Sensor-Parameter einstellen
7.7.3
Analogausgang
7.7.3.1
Ausgangsskalierung
- Max. Ausgabebereich: 4 mA ... 20 mA oder
0 V ... 5 V / 0 V ... 10 V
- Ausgangshub D I
: 16 mA oder
OUT
D U
: 5 V / 10 V; entspricht 100 % MB
OUT
- Fehlerwert: 3,0 mA (±10 μA) oder
5,2 V bzw. 10,2 V
Das Teachen skaliert den Analogausgang.
Damit optimieren Sie die Auflösung des Analog-
ausgangs. Das Verhalten des Analog- und der
Schaltausgänge verändert sich. Es werden immer
2 Punkte geteacht, die den Anfang und das Ende
des neuen Messbereichs kennzeichnen. Das
Teachen erfolgt über die eingebaute Taste
Select, den Multifunktionseingang,
ASCII-Kommando oder über das Webinterface.
i
In Verbindung mit einer benutzerdefinierten
Ausgangskennlinie können Sie die Schalt-
ausgänge, siehe
5.6.8, als schiebbare
Grenzwertschalter verwenden.
Die Messobjektpositionen für Teach 1 und
Teach 2 müssen sich unterscheiden. Der
Teachvorgang setzt ein gültiges Messsignal
voraus. Bei
- kein Objekt, Objekt nicht auswertbar,
- zu nah am Sensor - außerhalb MBA, oder
- zu weit vom Sensor - außerhalb MBE
wird der Teachvorgang abgebrochen.

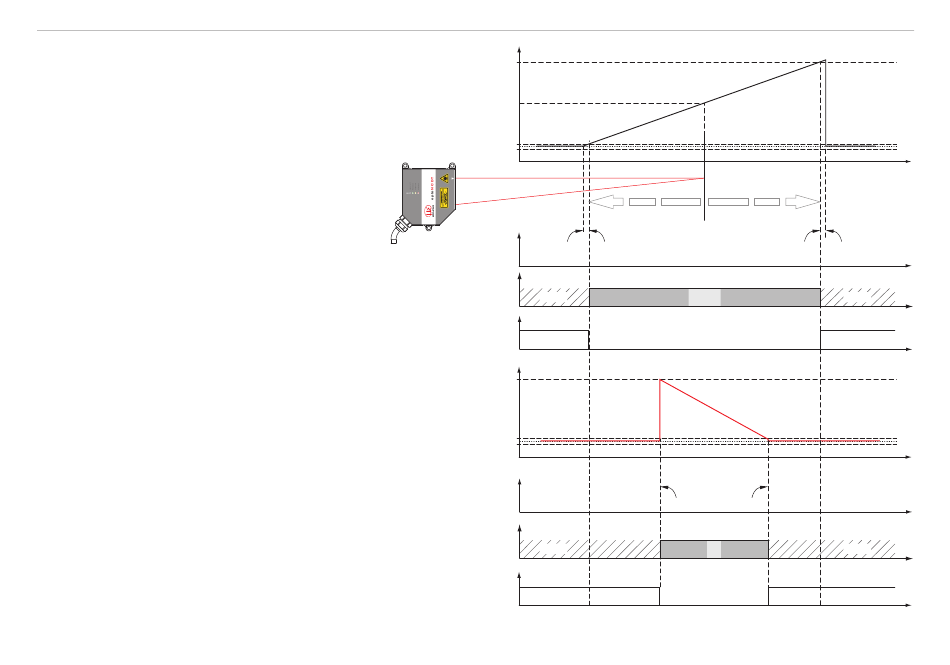

Abb. 47 Standardkennlinie (schwarz), umgekehrte,
benutzerdefinierte Kennlinie (rot)
optoNCDT 1750
100 %
Analog-
ausgang
0 %
1
Fehlerwert
Digitalwert
262077
97576
LED State
Fehler
Schalt-
ausgänge
100 %
Analog-
ausgang
0 %
Fehlerwert
Digitalwert
262077
LED State
Fehler
Schalt-
ausgänge
1) Mit Stromausgang 3,0 mA.
Standard-Kennlinie
MBA
Messobjekt
98232
Messobjekt im Messbereich
Benutzerdefinierte
Kennlinie
Teach 2
Teach 1
MBA
100000
150000
Messobjekt im
Messbereich
Messbereich
MBE
163768
164424
262078
Fehler
MBE
262078
Fehler
Seite 81
