MultiSystem 5060 Plus
Betriebsanleitung
7.7.1

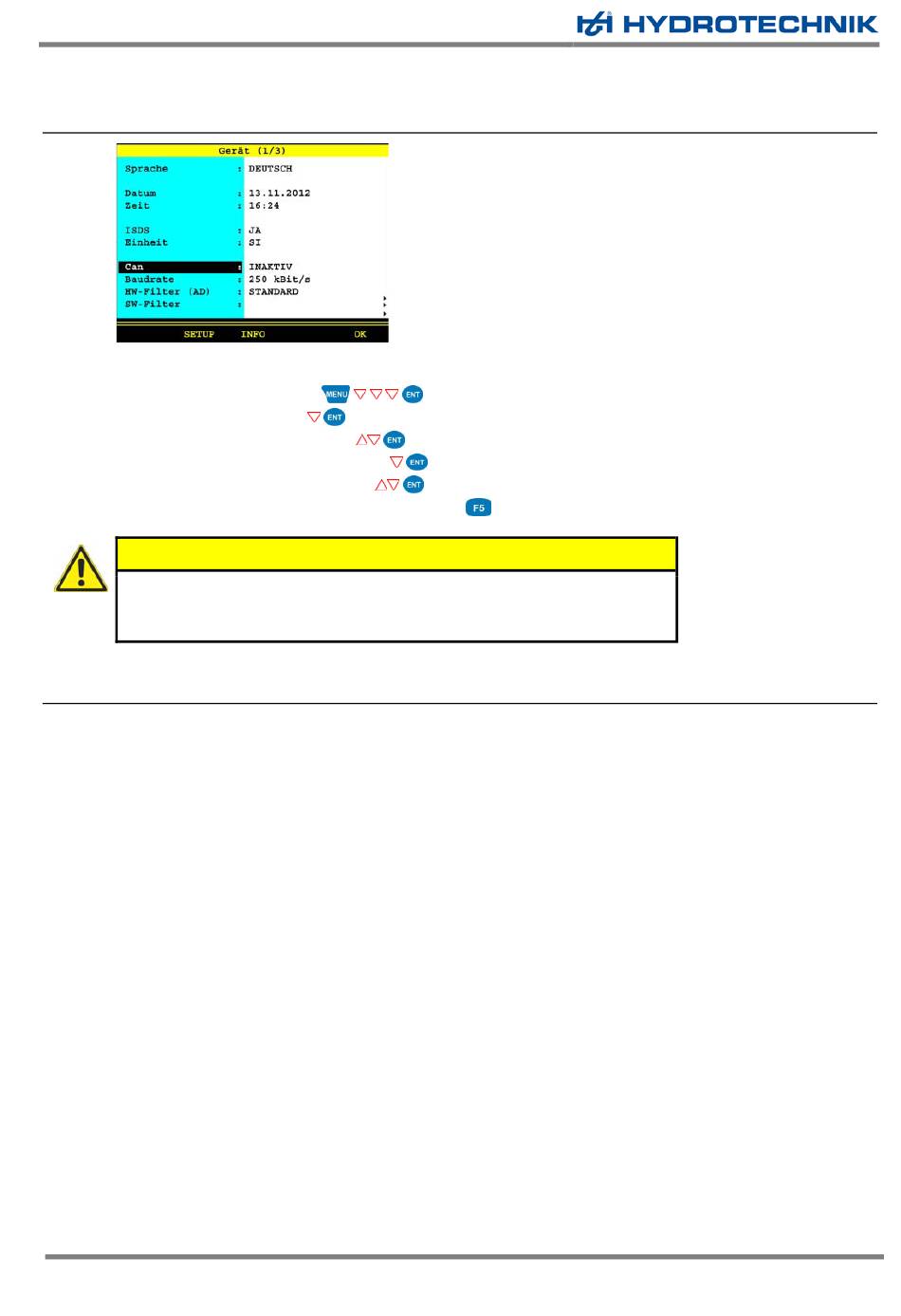

CAN Bus aktivieren
Zunächst müssen Sie im Untermenü „Gerät" den CAN Bus aktivieren:
1. Untermenü „Gerät" öffnen:
2. Funktion auswählen: 5 x
3. Einstellung auf "AKTIV" setzen:
4. Zur Eingabe der Baudrate wechseln:
5. Gewünschte Baudrate auswählen:
6. Änderungen bestätigen und Funktion verlassen:
Achtung
Fehlfunktionen möglich!
Vergewissern Sie sich, dass der MultiXtend auf die gewünschte Baudrate
eingestellt ist. Beachten Sie Punkt 3. der Kurzanleitung.
7.7.2
CAN Kanäle programmieren
Bitte beachten Sie die Hinweise in Abschnitt 7.2 auf Seite 59.
Hier ein Beispiel der Belegung eines MultiXtend A mit drei Sensoren:
•
Drucksensor 0 ... 600 bar an Eingang 1
•
Drucksensor 0 ... 200 bar an Eingang 2
•
Temperatursensor 0 ... 60 °C an Eingang 3
Am MultiSystem 5060 Plus programmieren Sie drei Eingangskanäle:
Messkanal 13
Berechnung
Messgröße
Maßeinheit
Spezifikation
Timeout (sec)
Identifier
Format
Offset
Anz. Datenb.
Reihenfolge
CAN Wert
Messwert
Werttyp
© Hydrotechnik GmbH • Alle Rechte vorbehalten
Rev. 2.31 / 26. November 2012
CAN
p
bar
CAN 2.0A
1 (empfohlen)
Summe aus 384 plus der am MultiXtend eingestellten Adressierung (siehe Punkt 2. der
Kurzanleitung MultiXtend); z.B. Adressierung 064 ergibt Identifier (384 + 64 =) 448
binär (Byte)
0 (da Sensor an Anschluss 1 angeschlossen ist)
2
Little Endian
0 / 20.000 (bei Sensor 0 bis 20 mA; 4.000 bis 20.000 bei Sensor 4 bis 20 mA)
0,000 / 600,0 (Messbereich des Sensors)
unsigned
Seite 66 von 73
