USB Typ B: Device-Schnittstelle
Funktion
Signal D+
Signal D–
VCC
Masse
3.3

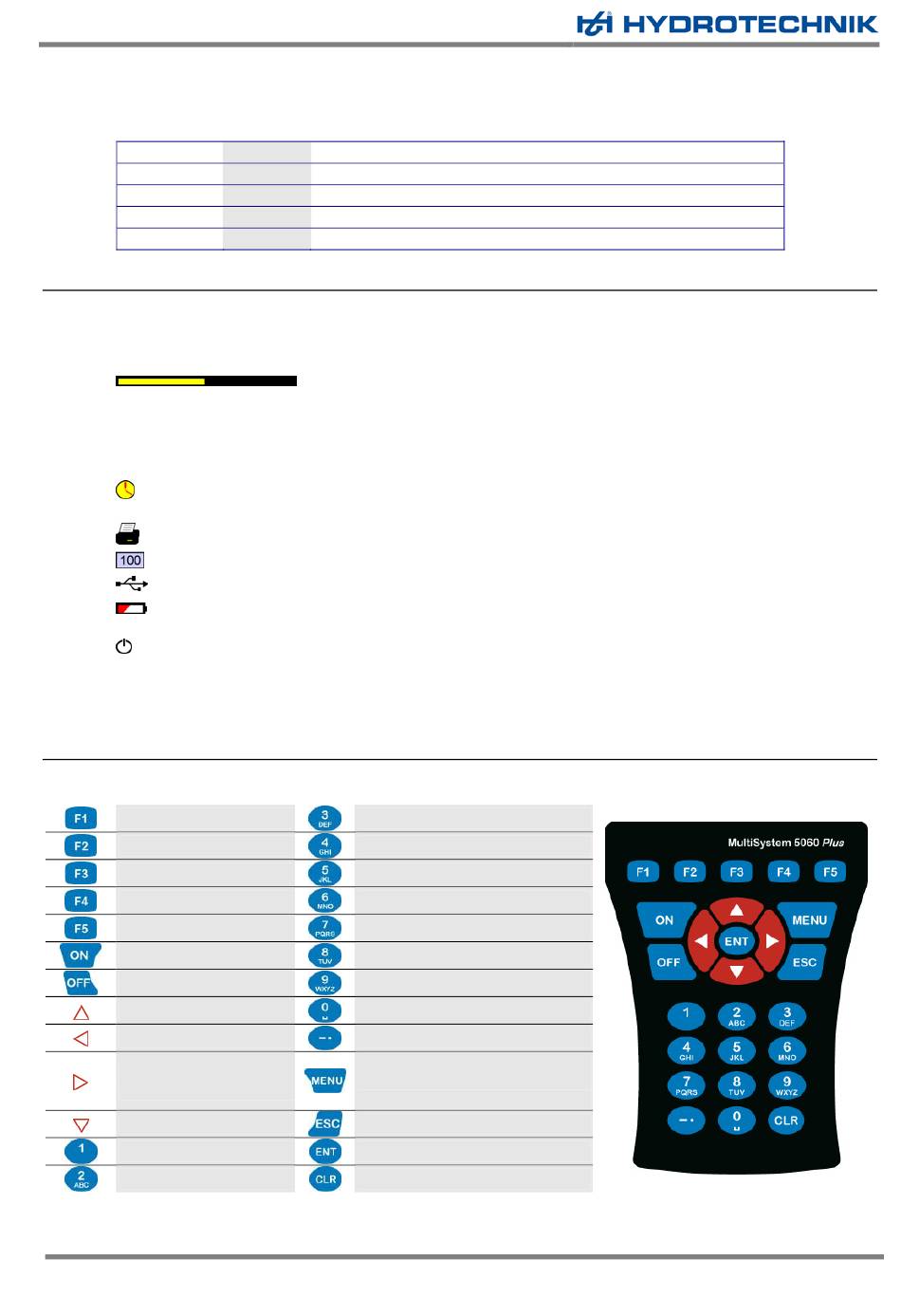

Display
Das Messgerät verfügt über ein Farbdisplay, auf dem alle Informationen und Messwerte angezeigt werden.
Grafikdarstellungen sind indivduell konfigurierbar.
In der untersten Zeile des Display können verschiedene Informationen als Icons angezeigt werden:
Speicherbalken
roter Balken
grüner Balken
gelber Balken
Timer
Drucker
Highspeed
USB
Akku
Netzteil
Im Normalbetrieb wird entweder das Icon Akku oder Netzteil angezeigt. Wird bei Netzbetrieb zusätzlich das Icon
Akku blinkend angezeigt, ist entweder kein Akku eingebaut, der Akku defekt oder tiefentladen, oder das Akku-
Kabel nicht eingesteckt.
3.4
Tastatur
Die Folientastatur ist unempfindlich gegenüber Feuchtigkeit und Verschmutzung ist, die Tasten sind so belegt:
Funktionstaste 1
Funktionstaste 2
Funktionstaste 3
Funktionstaste 4
Funktionstaste 5
Gerät einschalten
Gerät ausschalten
Markierung nach oben
Cursor / Seite nach links
Cursor / Seite nach
rechts
Markierung nach unten
Eingabe 1
Eingabe 2 bzw. ABCÄ
*: mit der Taste "0" können Sie Sonderzeichen eingeben, z.B. ( ) * / @ ° ...
© Hydrotechnik GmbH • Alle Rechte vorbehalten
Rev. 2.31 / 26. November 2012
Kennung
grün
verdrilltes Kabel
weiß
verdrilltes Kabel
rot
max. 500 mA für Stromversorgung Endgerät (nicht genutzt)
schwarz
–
zeigt eine laufende Speicherung an:
Pretrigger läuft voll
Triggerereignis noch nicht eingetreten
Speicherung
Triggerung auf Zeit (Timer); neben dem Icon wird die Restzeit bis zum Eintreten des
Triggerereignisses angezeigt
Drucker an der USB-Schnittstelle (Host) erkannt
Hardwarefilter für Druckspitzen-Messungen bis 10 kHz eingestellt (Highspeed-Modus)
Messgerät ist über USB-Schnittstelle (Device) an einem PC angeschlossen
Ladezustand des Akkus; bei rotem Symbol und blinkender Anzeige sollte der Akku sofort
geladen werden
Stromversorgung des Messgerätes über externes Netzteil; dabei wird der Akku geladen
Eingabe 3 bzw. DEF
Eingabe 4 bzw. GHI
Eingabe 5 bzw. JKL
Eingabe 6 bzw. MNOÖ
Eingabe 7 bzw. PQRSß
Eingabe 8 bzw. TUVÜ
Eingabe 9 bzw. WXYZ
Eingabe 0 bzw. Leerstelle*
Strich, Punkt, Sonderzeichen
Hauptmenü öffnen; innerhalb von
Menüs Umschalten zur zweiten
Belegung der Funktionstasten
Eingabe/Funktion abbrechen
Eingabe speichern
einzelnes Zeichen löschen
Bemerkung
Seite 11 von 73
