MultiSystem 5060 Plus
Betriebsanleitung

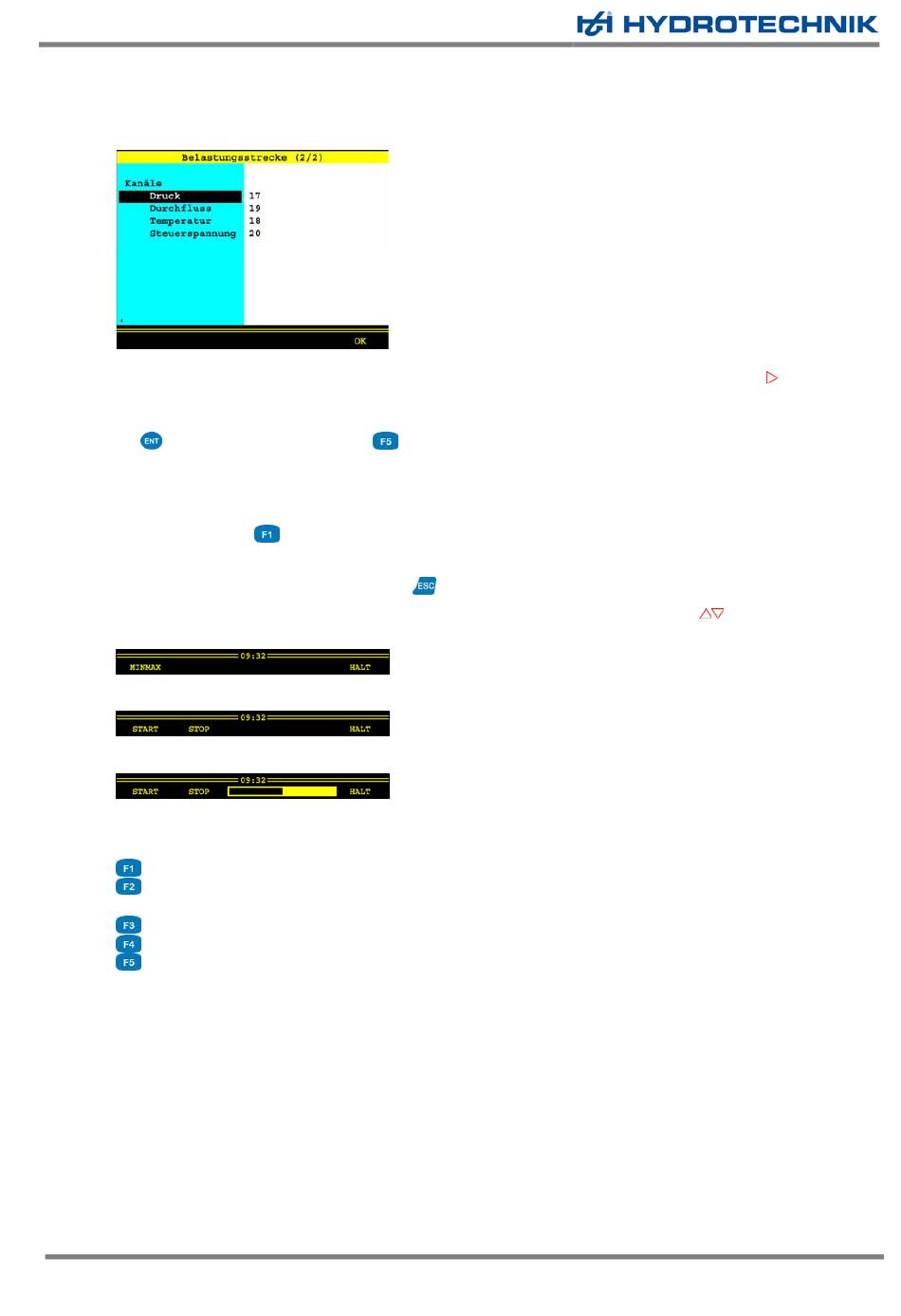

Kanäle programmieren
Für die Anzeige der Messwerte der Belastungsstrecke werden vier Kanäle benötigt. Drücken Sie
Seite der Parameter anzuzeigen.
Markieren Sie die gewünschte Messgröße und wählen Sie einen anderen Kanal aus. Bestätigen Sie Eingaben
mit
und drücken Sie abschließend
Betrieb der Belastungsstrecke
Nach der Programmierung kehren Sie zum Hauptmenü zurück und drücken bei markierter Funktion
„Belastungsstrecke"
dem Drücken wird gefragt, ob Sie die Kanäle zur Anzeige hinzufügen möchten. Drücken Sie „JA" um NUR die
Kanäle der Belastungsstrecke anzuzeigen, oder „NEIN" um die bereits angezeigten Kanäle UND die der
Belastungsstrecke anzuzeigen.Drücken Sie
In dieser Anzeige ist die Funktionsleiste am unteren Bildschirmrand doppelt belegt. Mit
zwischen den Belegungen um:
Standard Funktionsleiste
Funktionsleiste bei Betriebsart Rampe oder Sinus
Funktionsleiste bei Betriebsart Manuell
Die speziellen Funktionsleisten beinhalten diese Funktionen:
START: startet die Belastungsstrecke
STOP: hält die Belastungsstrecke an, Ventil wird geöffnet und der volle Volumenstrom fliesst durch die
Belastungsstrecke
(nur Betriebsart Manuell) öffnet das Ventil der Belastungsstrecke
(nur Betriebsart Manuell) schließt das Ventil der Belastungsstrecke
friert die Messwertanzeige ein
© Hydrotechnik GmbH • Alle Rechte vorbehalten
Rev. 2.31 / 26. November 2012
.
KONFIG. Dadurch werden die Einstellungen an die Belastungsstrecke übertragen. Nach
um zur Messwertanzeige zurückzukehren.
um die zweite
schalten Sie
Seite 48 von 73
