MultiSystem 5060 Plus
Betriebsanleitung
Durch Filterung können verschiedene spezielle Messungen durchgeführt werden. Drei Hardware Filter stehen
zur Auswahl:
Dynamisch
keine Hardwarefilter vorgeschaltet; auf Kanälen K1 und K2 sind Druckspitzenmessungen bis 10
kHz (nur bei abgeschaltetem Softwarefilter), auf K3 bis K6 bis 2 kHz möglich
Standard
den Kanälen K1 und K2 wird ein 5 kHz Hardwarefilter vorgeschaltet; auf den Kanälen K1 bis K6 ist
eine Druckspitzenmessung bis 2 kHz möglich
Gedämpft
den Kanälen K1 bis K6 wird ein 50 Hz Hardwarefilter vorgeschaltet; Druckspitzen werden
unterdrückt; ideal für statische Messungen oder bei langsamen Vorgängen
Individuell
jeder Kanal kann individuell eingestellt werden
So stellen Sie den gewünschten Hardware Filter ein:
1. Funktion aufrufen:
2. Filter-Modus auswählen:
•
Bei "Individuell" Kanal markieren:
•
Filter-Modus pro Kanal auswählen:
3. Änderungen bestätigen und Funktion verlassen:
6.6.7

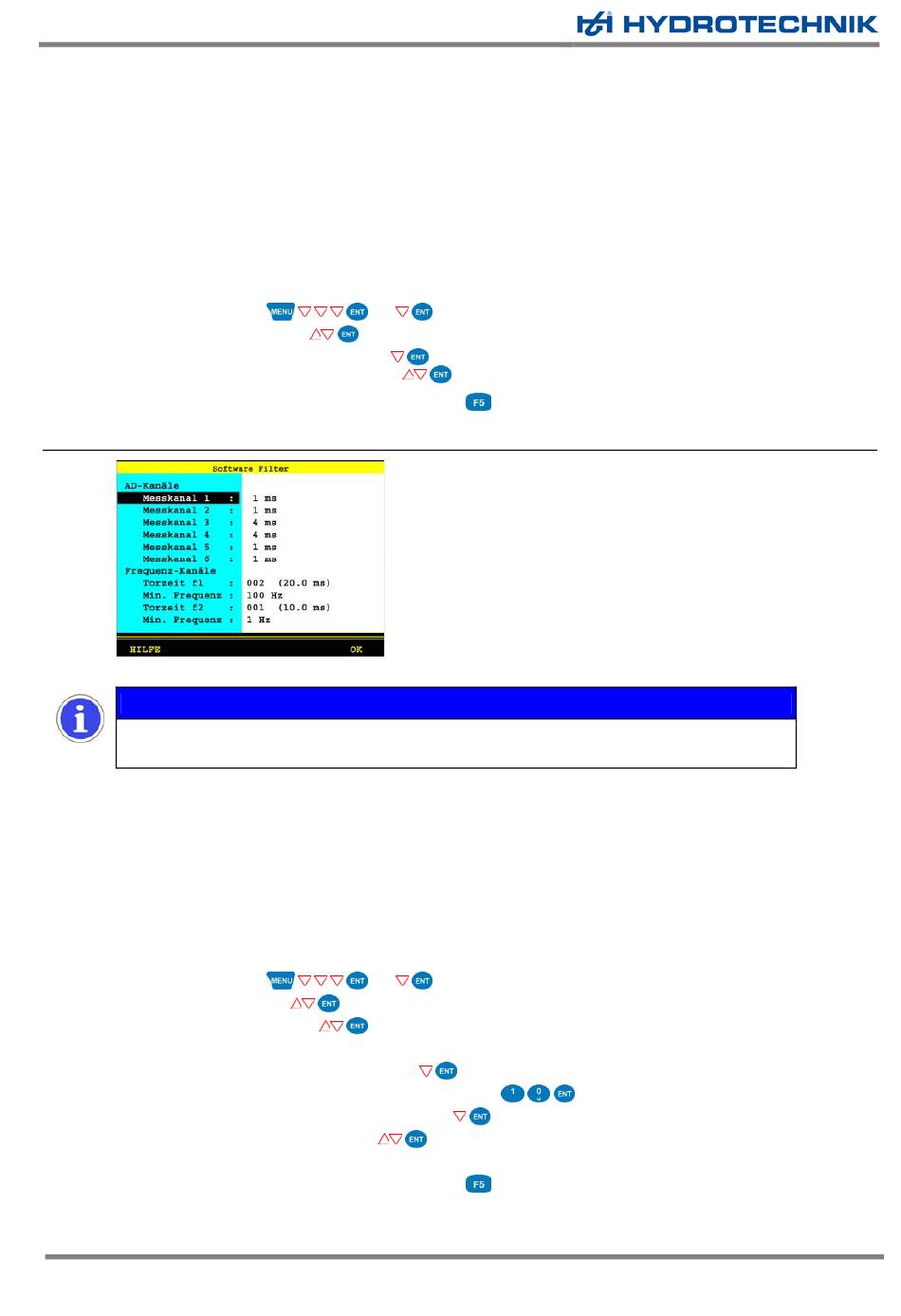

Software-Filter einstellen
Hinweis
Die Filterung der Messwerte ergibt sich aus der Summe der aktiven Hardware- und Softwarefilter.
Wenn Sie mit sehr kurzen Messraten messen wollen, müssen Sie alle Filter deaktivieren.
Die Analogeingänge werden mit 0,1 ms (10 kHz) abgetastet. Über diesen Software Filter kann eine Glättung der
Messwerte durch eine Mittelwertbildung aus 10 bis 160 gemessenen Werten erfolgen. Frequenzen werden bis
hinunter zu 0,25 Hz erfasst. Diese Frequenz wird erst nach einer Periodendauer von 4 s erkannt und angezeigt.
Bei einer Speicherung wird die Aufzeichnung zwischen der zuletzt erfassten Frequenz und dem Abfall auf Null
immer mit einer Verzögerung von 1 s dargestellt. Frequenzen < 1 Hz werden dabei als Null angezeigt. Durch
Änderung des Parameters "Min. Frequenz" kann der Messbereich zwischen 0,25 und 10 kHz eingestellt werden.
Frequenzeingänge werden durch die Torzeit geglättet. Je größer die Torzeit, desto langsamer verändern sich die
Messwerte, da ein neuer Messwert erst verzögert erfasst wird. In der Zwischenzeit bleibt der Messwert konstant.
Das Ergebnis ist eine Glättung des Signals.
1. Funktion aufrufen:
2. AD-Kanal auswählen:
3. Glättungsfilter auswählen:
4. Schritte 2. und 3. für alle gewünschten AD-Kanäle wiederholen.
5. Torzeit f1 auswählen (für Messkanal K7):
6. Gewünschte Torzeit eingeben (x 10 ms) z.B. 100 ms:
7. Min. Frequenz auswählen (für Messkanal K7):
8. Gewünschte Frequenz auswählen:
9. Schritte 5. bis 8. für Torzeit f2 und zweite minimale Frequenz (für Messkanal K8) wiederholen.
10. Änderungen bestätigen und Funktion verlassen:
© Hydrotechnik GmbH • Alle Rechte vorbehalten
Rev. 2.31 / 26. November 2012
7 x
8 x
Seite 33 von 73
