MultiSystem 5060 Plus
Betriebsanleitung
Messgröße
Auswahl welcher Kanal den Triggerausgang schalten soll; Sie können auch Vbat
(Batteriespannung) bzw. Vnet (Netzspannung) auswählen, um den Triggerausgang zu schalten,
wenn die Spannung unter einen definierten Wert fällt
Bedingung
bei Triggereingang ON/OFF,
bei Messkanälen GRÖSSER/KLEINER
Wert
bei Messkanälen, z.B. 200
6.3.4

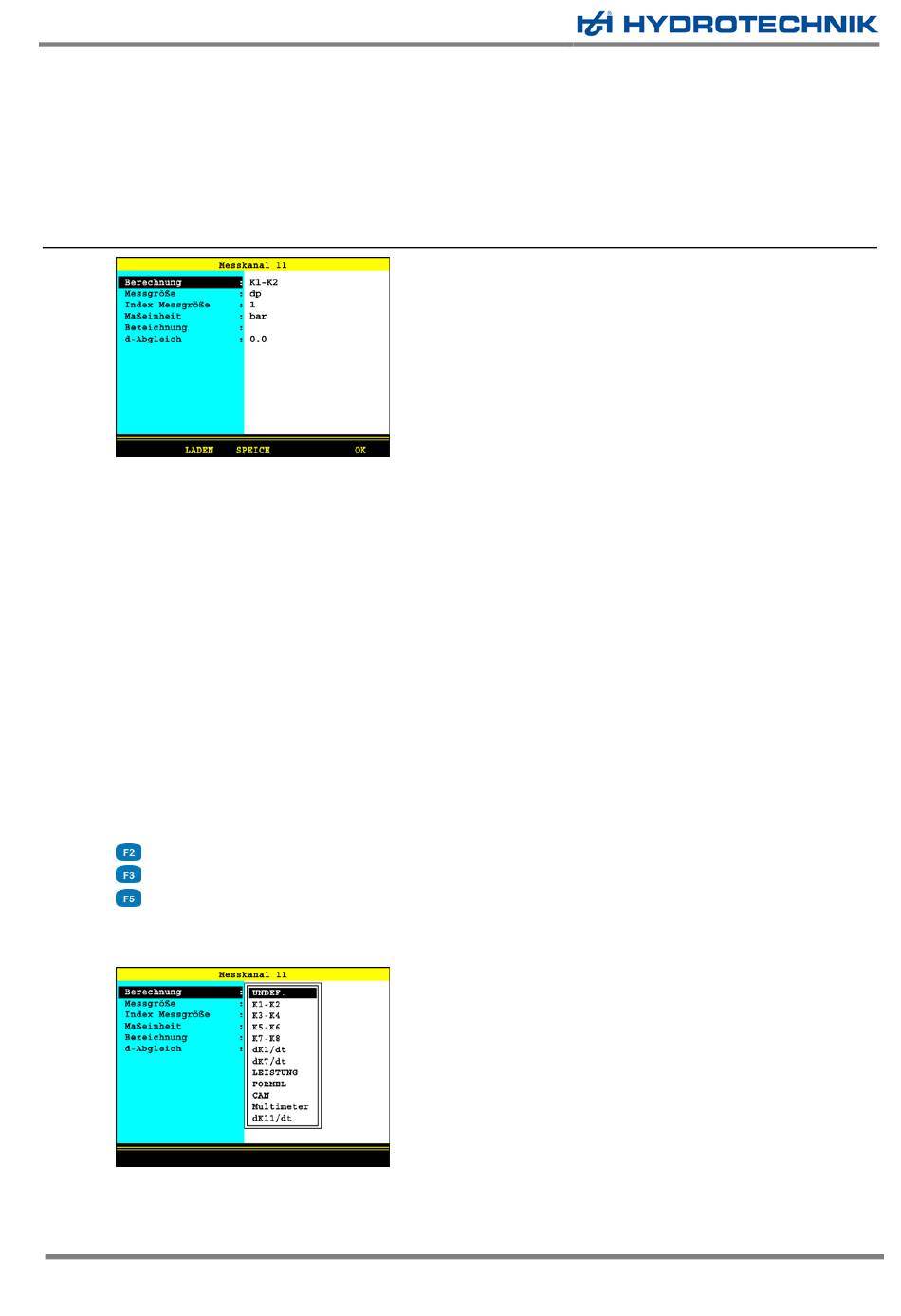

Sonderkanäle konfigurieren (K11 ... K24)
Die Sonderkanäle dienen dazu, Messwerte mehrerer Sensoren mathematisch zu kombinieren und daraus
Berechnungen anzustellen, bzw. als Eingangskanäle für den CAN-Bus oder die RS232 Schnittstelle.
Berechnung wählen Sie zwischen verschiedenen Belegungsmöglichkeiten des Kanales (siehe unten)
Messgröße
wird bei Verwendung vorprogrammierter Formeln automatisch angepasst und kann nicht geändert
werden; bei individuellen Formeln und Belegung mit CAN oder Multimeter kann hier die
Messgröße definiert werden, die auf diesem Kanal bereit gestellt wird
Index Messgr. wenn im Setup (siehe Abschnitt 6.6.14 auf Seite 35) manuelle Kanalnummerierung eingestellt ist,
können Sie hier die Indexzahl des Kanales eingeben
Maßeinheit
wird bei Verwendung vorprogrammierter Formeln automatisch angepasst und kann nicht geändert
werden; geben Sie die Maßeinheit bei individuellen Formeln und Belegung mit CAN oder
Multimeter ein
Bezeichnung es kann eine beliebige Bezeichnung eingegeben werden
d-Abgleich
mit dieser Funktion wird automatisch die Messwertdifferenz zwischen den ausgewählten Kanälen
ermittelt und als Offset verwendet
Formel
geben Sie hier die gewünschte Formel ein (wird nur angezeigt, wenn „Berechnung" auf FORMEL
eingestellt ist, siehe unten)
Weitere Funktionen
LADEN:
SPEICH:
OK:
Belegungsmöglichkeiten der Sonderkanäle
UNDEF
Kanal wird nicht verwendet
© Hydrotechnik GmbH • Alle Rechte vorbehalten
Rev. 2.31 / 26. November 2012
lädt gespeicherte Kanalparameter aus der Datenbank
speichert die aktuellen Kanalparameter in der Datenbank
übernimmt die Kanaleinstellung und verlässt das Untermenü
Seite 24 von 73
