MultiSystem 5060 Plus
Betriebsanleitung
Definition eines Trigger Zeitpunktes
3. Geben Sie das Datum des Trigger-Zeitpunktes ein –
4. Geben Sie die Uhrzeit des Trigger-Zeitpunktes ein –
Drücken Sie
Pretrigger definieren
Ist ein Pretrigger definiert, beginnt die Speicherung bereits vor Eintreten des Triggerereignisses. Der als
Pretrigger definierte Prozentsatz der Speicherzeit (siehe oben) wird für die Speicherung von Messwerten vor
dem Triggerereignis verwendet.
5. Wählen Sie einen Prozentwert als Pretrigger aus –
Trigger Verknüpfung
Sie können Trigger 1 mit einem zweiten Trigger verknüpfen:
6. Markieren Sie eine Option der Funktion "Verknüpfung" und drücken Sie dann
•
KEINE: Trigger 2 wird nicht verwendet
•
UND: Trigger 1 und Trigger 2 müssen eintreten
•
ODER: Trigger 1 oder Trigger 2 müssen eintreten
•
START/STOP: das Eintreten von Trigger 1 startet die Aufnahme, Trigger 2 stoppt die Aufnahme
7. Definieren Sie Triggertyp und Triggerwert von Trigger 2 wie in den Punkten 3. und 4. beschrieben.

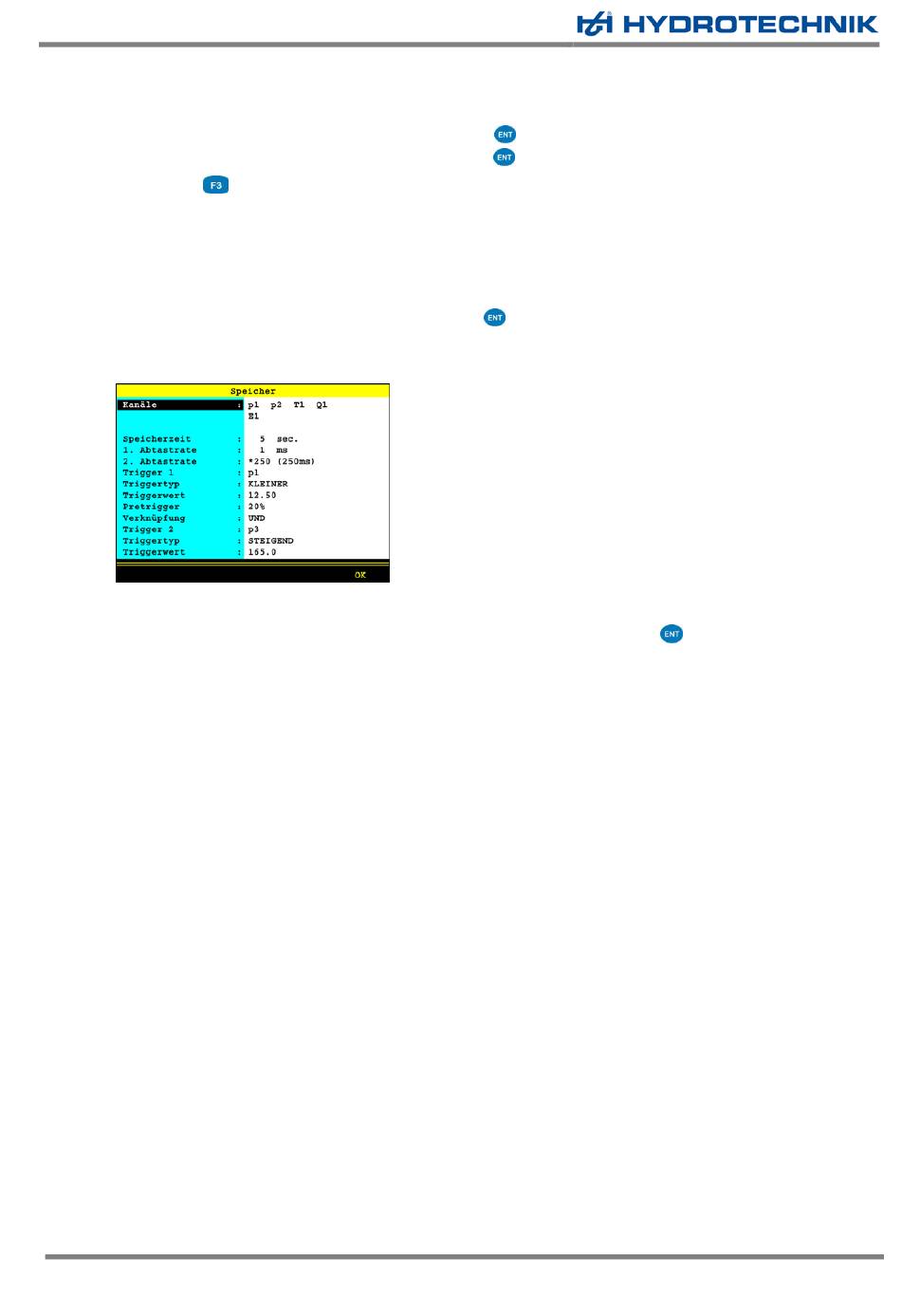

Beispiel einer Triggerspeicherung
Eine Speicherung von 2 Minuten Dauer soll ausgelöst werden, sobald der Messwert p2 unter 50 bar fällt und die
Temperatur T1 über 30 °C steigt. Dabei soll die Speicherung bereits 60 Sekunden vor dem Triggerereignis
beginnen.
© Hydrotechnik GmbH • Alle Rechte vorbehalten
Rev. 2.31 / 26. November 2012
(SET) um die aktuellen Werte für Datum und Uhrzeit als Trigger-Zeitpunkte einzugeben.
Erforderliche Programmierungen:
Speicherzeit
2 min
Trigger 1
p2
Triggertyp
KLEINER
Triggerwert
50.00
Pretrigger
50 %
Verknüpfung
UND
Trigger 2
T1
Triggertyp
GRÖSSER
Triggerwert
30
.
.
.
:
Seite 30 von 73
