MultiSystem 5060 Plus
Betriebsanleitung

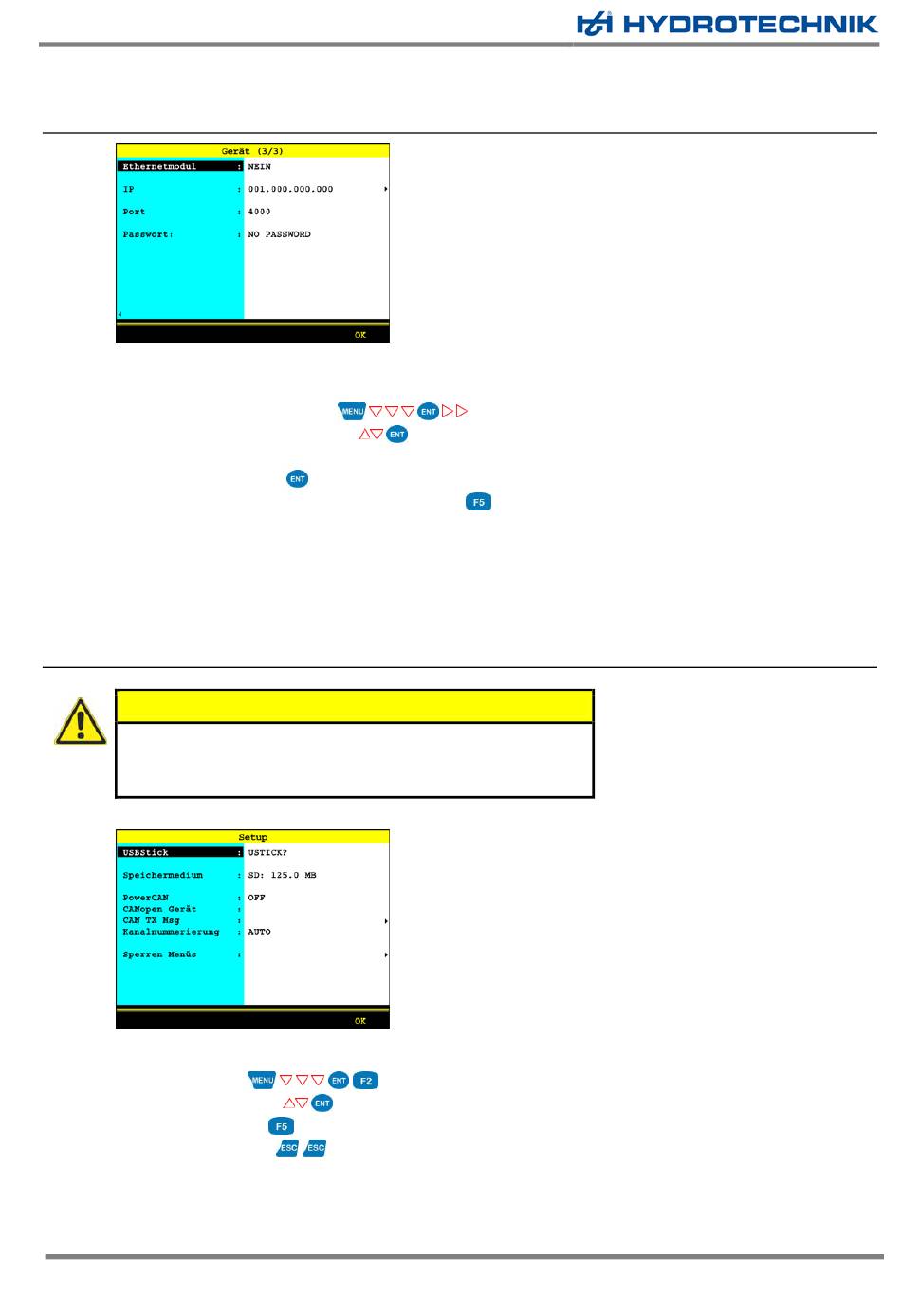

6.6.13
Ethernet Funktionalität einrichten
Wenn Sie ein Ethernet Netzwerkmodul an der Schnittstelle RS 232 verwenden möchten, können Sie hier die
erforderlichen Einstellungen vornehmen:
1. Ethernet-Optionen anzeigen:
2. Gewünschte Option auswählen:
3. Gewünschte Einstellung wählen, oder Informationen eingeben.
4. Eingaben bestätigen:
5. Änderungen bestätigen und Funktion verlassen:
Diese Optionen können eingestellt werden:
Modul
wählen Sie, ob ein Ethernetmodul angeschlossen ist (JA)
IP
geben Sie die IP-Adresse ein, die das MultiSystem 5060 Plus im Ethernet-Netzwerk haben soll
Port
geben Sie den Port für die Kommunikation mit Ihrem Ethernet-Netzwerk ein
Passwort
geben Sie das Passwort für das Ethernet-Netzwerk ein, falls ein Passwort erforderlich ist
6.6.14
Setup Menü
Achtung
Datenverlust möglich!
Im Setup Menü kann der interne Datenträger formatiert werden.
Dadurch werden alle Daten unwiderbringlich gelöscht.
Im Setup Menü können Sie verschiedene grundlegende Funktionen ausführen:
1. Setup aufrufen:
2. Funktion auswählen:
3. Auswahl beenden:
4. Funktion verlassen:
© Hydrotechnik GmbH • Alle Rechte vorbehalten
Rev. 2.31 / 26. November 2012
Seite 35 von 73
