MultiSystem 5060 Plus
Betriebsanleitung
7.4.1
Messgeräte elektrisch verbinden
Achtung
Fehlfunktionen möglich!
Verwenden Sie ausschließlich das von Hydrotechnik erhältliche
Verbindungskabel, um Messgeräte miteinander zu verbinden.
Ansonsten kann es zu Fehlfunktionen kommen.

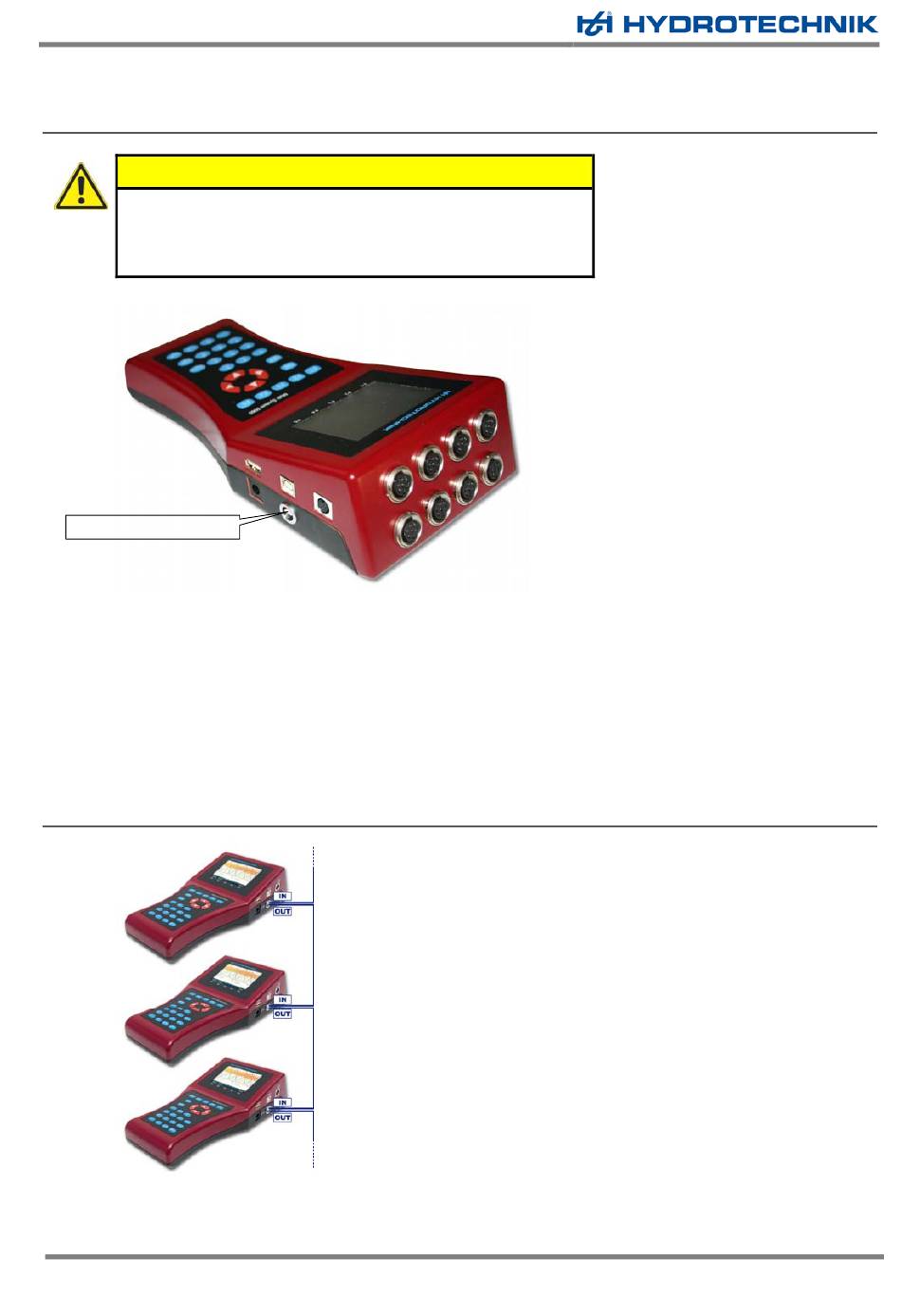

Digitaler Ein-/Ausgang
Kopplung von zwei Messgeräten
Verwenden Sie das Verbindungskabel TKZ 8824-F2-00.50 und verbinden Sie die Buchsen „Digitaler Ein-
/Ausgang" miteinander.
Kopplung mehrerer Messgeräte
Verwenden Sie die Verbindungskabel für externen Trigger TKZ 8824-D8-04.00 und koppeln Sie die Messgeräte
seriell oder parallel:
7.4.1.1.
Serielle Kopplung
•
Schließen Sie das eventuell vorhandene externe Triggersignal an die Pins 3+4 [IN] des Master-Gerätes an.
© Hydrotechnik GmbH • Alle Rechte vorbehalten
Rev. 2.31 / 26. November 2012
Seite 62 von 73
