MultiSystem 5060 Plus
Betriebsanleitung
6.9

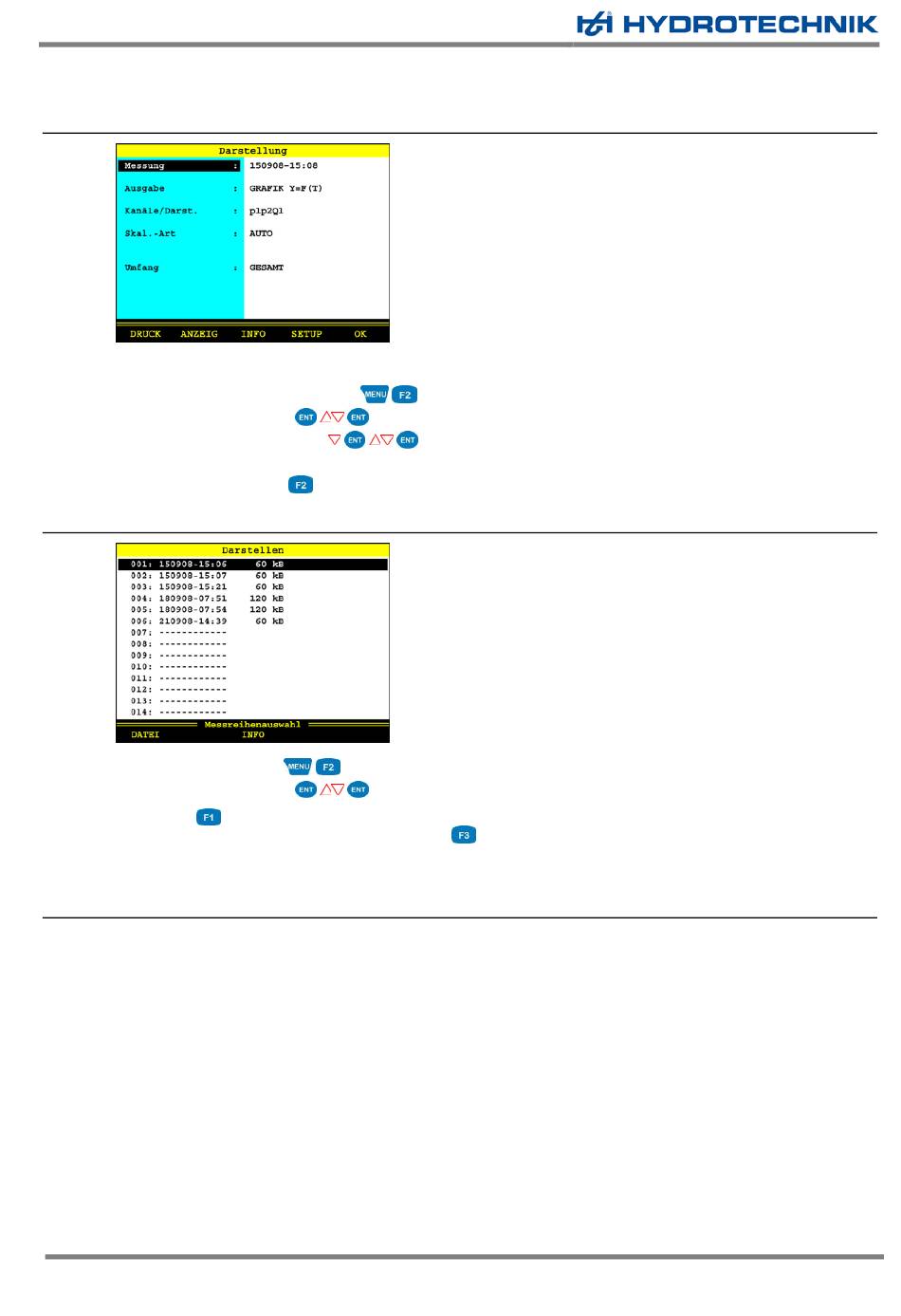

Untermenü „Darstellung" (Funktionsleiste)
Mit diesen Funktionen können Sie Daten gespeicherter Messreihen aufbereiten, anzeigen und drucken.
1. Untermenü „Darstellung" öffnen:
2. Messreihe auswählen:
3. Ausgabeformat auswählen:
4. Weitere Optionen einstellen (siehe unten).
5. Messreihe darstellen:
6.9.1
Messreihe auswählen
1. Darstellmenü öffnen:
2. Messreihe auswählen:
Sie können
Während eine Messreihe markiert ist, können Sie
Hier werden Datum und Uhrzeit der Messung, Speicherzeit und Abtastrate, sowie eventuelle
Triggereinstellungen angezeigt. Zudem können Sie auf der zweiten Info-Seite eine individuelle Notiz eingeben.
6.9.2
Ausgabeformat auswählen
Die Daten der ausgewählten Messreihe können auf vier verschiedene Arten dargestellt werden:
•
Tabelle: tabellarische Darstellung aller Messwerte je Kanal
•
Statistik: Darstellung von Minimal-, Maximal- und Mittelwert jedes Kanales
•
Grafik: zwei verschiedene grafische Darstellungen, einmal Darstellung in Abhängigkeit von der Zeit, einmal in
Abhängigkeit einer ausgewählten Größe
Die Grafiken zeigen beispielhaft die verschiedenen Darstellungsoptionen:
© Hydrotechnik GmbH • Alle Rechte vorbehalten
Rev. 2.31 / 26. November 2012
drücken, um die Namen der Messwertdateien anstelle des Speicherzeitpunktes anzuzeigen.
.
drücken, um Informationen zu der Messreihe anzuzeigen.
Seite 49 von 73
