MultiSystem 5060 Plus
Betriebsanleitung
Tabelle
Weiter unten erhalten Sie Informationen zu den verschiedenen Darstellungsformen.
6.9.3

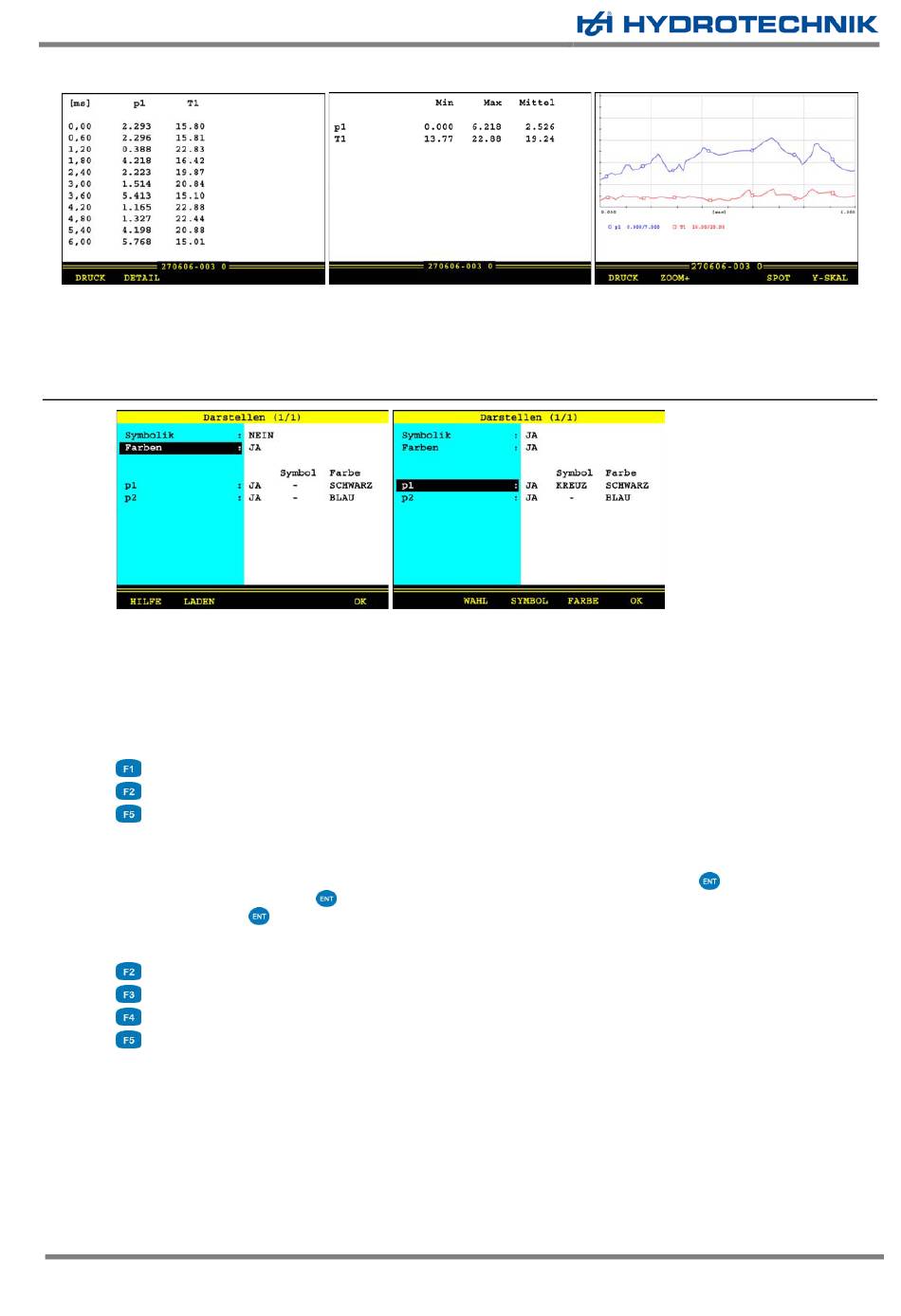

Kanäle wählen
Sie können auswählen, welche Kanäle einer Messreihe dargestellt werden sollen und diesen Kanälen Farben
und Symbole zuordnen.
Symbolik
wählen Sie, ob Symbole für die Darstellung der Kanäle verwendet werden sollen
Farben
wählen Sie, ob Farben für die Darstellung der Kanäle verwendet werden sollen
Während eine dieser beiden Zeilen markiert ist (nur wenn sie auf „JA" eingestellt ist) stehen Ihnen diese
Funktionen zur Verfügung:
HILFE
LADEN
OK
Markieren Sie einen der angezeigten Kanäle, um für diesen Symbol und Farbe zu verändern. Dazu stehen Ihnen
zwei Wege zur Verfügung:
•
drücken Sie eine der F-Tasten, wählen Sie die Einstellung aus und drücken Sie
•
drücken Sie mehrfach
drücken Sie
Während einer der Kanäle markiert ist stehen Ihnen diese Funktionen zur Verfügung:
WAHL
SYMBOL
FARBE
OK
© Hydrotechnik GmbH • Alle Rechte vorbehalten
Rev. 2.31 / 26. November 2012
zeigt hilfreiche Informationen zum Dialog an
lädt die Einstellungen für Symbolik und Farben aus dem Anzeigemenü
speichert die Einstellungen und schließt den Dialog
um sich durch die Optionen zu bewegen, wählen Sie die Einstellung aus und
ermöglicht die An-/Abwahl des Kanales
öffnet die Liste zur Auswahl eines Symboles
öffnet die Liste zur Auswahl einer Farbe
speichert die Einstellungen und schließt den Dialog
Statistik
Grafik
Seite 50 von 73
