MultiSystem 5060 Plus
Betriebsanleitung
6.9.4

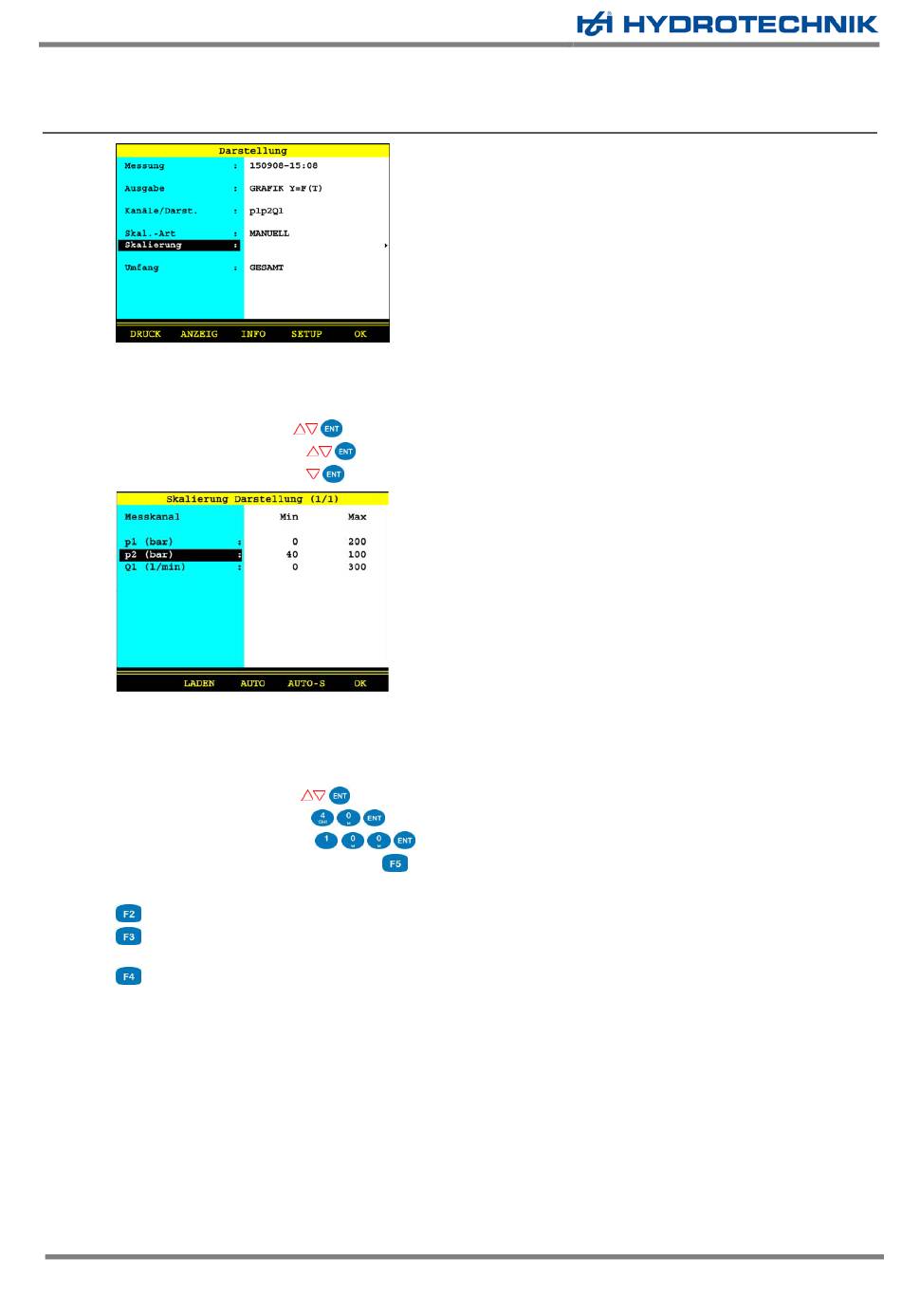

Skalierung festlegen
Standardmässig wird als Skalierung der gesamte Messbereich einer Messgröße verwendet. Wenn Sie die
Darstellung jedoch auf einen bestimmten Ausschnitt des Messbereiches beschränken möchten, können Sie die
manuelle Skalierung aktivieren:
1. „Skal.-Art" auswählen:
2. „MANUELL" auswählen:
3. „Skalierung" auswählen:
Hier können Sie Minimal- und Maximalwerte der darzustellenden Messwerte einstellen. Bei „p1" und „Q1" soll
jeweils der gesamte Messbereich (0 – 200 bar, bzw. 0 – 300 l/min) dargestellt werden. Bei „p2" sollen nur
Messwerte dargestellt werden, die zwischen 40 und 100 bar liegen. So ändern Sie die Skalierung einer
Messgröße:
1. Messgröße auswählen:
2. Min-Wert eingeben, z.B.:
3. Max-Wert eingeben, z.B.:
4. Skalierung speichern und beenden:
Mit den Funktionstasten können Sie sich die manuelle Skalierung erleichtern:
lädt die Messbereiche der Messkanäle und zeigt sie als Skalierung
untersucht die Messwerte aller Messkanäle und zeigt die tatsächlichen Messbereiche gerundet als
Skalierung an
untersucht die Messwerte der markierten Messgröße und zeigt den tatsächlichen Messbereich als
Skalierung an
© Hydrotechnik GmbH • Alle Rechte vorbehalten
Rev. 2.31 / 26. November 2012
Seite 51 von 73
