MultiSystem 5060 Plus
Betriebsanleitung

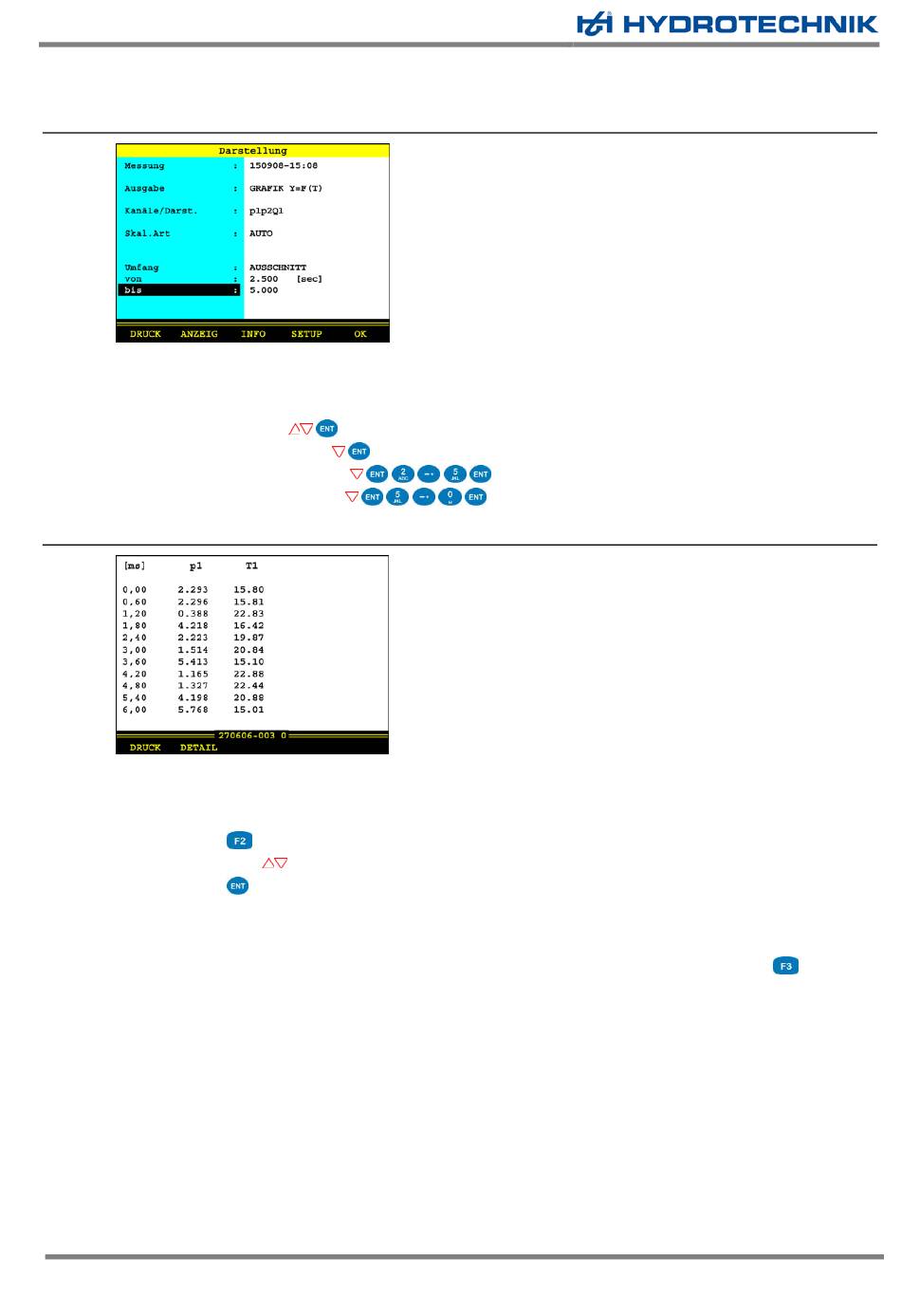

6.9.5
Umfang definieren
Messreihen werden standardmäßig komplett dargestellt. Sie können aber auch den Umfang der dargestellten
Messwerte einschränken, indem Sie eine Anfangs- und Endzeit eingeben. Im gezeigten Beispiel wird nur der
Bereich zwischen 2,5 und 5,0 Sekunden dargestellt. So passen Sie den Umfang der Darstellung an:
1. „Umfang" auswählen:
2. „AUSSCHNITT" auswählen:
3. Zeitpunkt „von" eingeben, z.B.:
4. Zeitpunkt „bis" eingeben, z.B.:
6.9.6
Darstellungsart Tabelle
Unabhängig von der Speicherzeit enthält die Tabelle immer elf Zeilen: Anfangs- und Endwert, sowie neun
Zwischenwerte. Sie können in die Tabelle „hineinzoomen", um Zwischenwerte zwischen zwei angezeigten
Werten zu sehen:
1. Drücken Sie
2. Markieren Sie mit
3. Drücken Sie
werden neun Zwischenwerte angezeigt; wenn nicht genügend Messwerte in der Messreihe vorhanden sind,
um zwischen dem Anfangswert und dem nächsten Wert neun Zwischenwerte anzuzeigen, werden nach dem
Anfangswert die nächsten 10 gespeicherten Messwerte angezeigt
Nun können Sie die obigen Schritte wiederholen, um weiter ins Detail zu gehen, oder drücken Sie
„Zoomen" schrittweise rückgängig zu machen.
© Hydrotechnik GmbH • Alle Rechte vorbehalten
Rev. 2.31 / 26. November 2012
.
die Zeile, unterhalb derer Sie Zwischenwerte anzeigen möchten.
; der markierten Wert wird zum Anfangs- und der nächste zum Endwert; zwischen beiden
, um das
Seite 52 von 73
