MultiSystem 5060 Plus
Betriebsanleitung
6.9.7
Darstellungsart Grafik

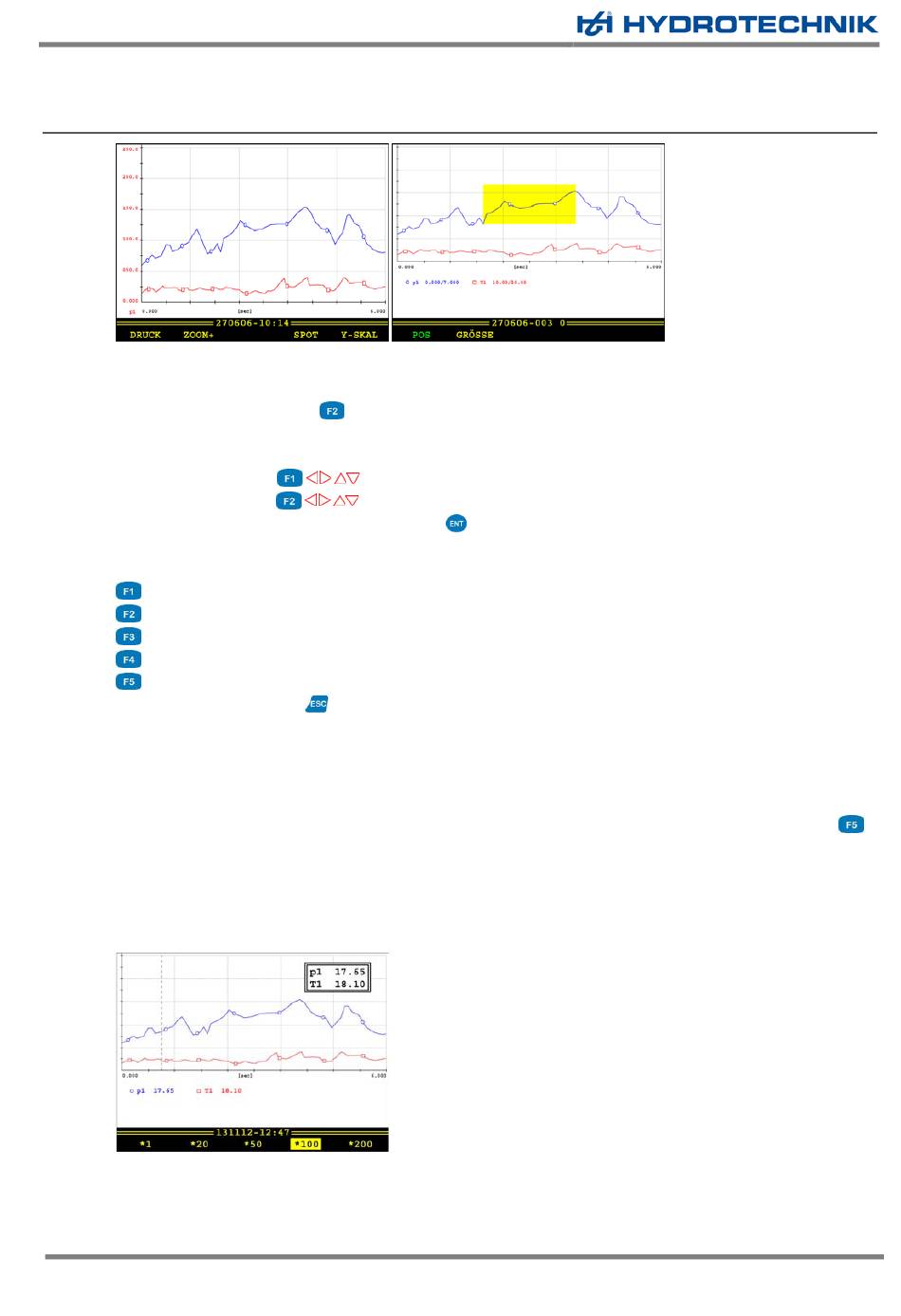

Die gewählten Kanäle werden mit den zugeordneten Symbolen und Farben angezeigt. Sie können mit der Zoom-
Funktion bestimmte Bereiche der Grafik vergrößern:
1. Zoom-Funktion aktivieren:
Ein gelbes Rechteck zeigt den Bereich an, der vergrößert dargestellt wird. Sie können das gelbe Rechteck
bewegen und skalieren:
2. Rechteck bewegen:
3. Rechteck skalieren:
4. Gelben Bereich anzeigen (Zoom anwenden):
Sie können die Zoom-Funktion mehrmals hintereinander anwenden, um den gewünschten Bereich der Grafik
optimal darzustellen. Dann haben Sie folgende Möglichkeiten:
Grafik drucken
weiter in die Grafik hinein zoomen
schrittweise heraus zoomen
Spot-Funktion verwenden (siehe unten)
Wechsel des Kanales für den die Skalierung an der y-Achse angezeigt wird (siehe unten)
5. Grafikanzeige beenden:
Bedeutung der Skalierorte
Die Grafik oben rechts zeigt die Darstellung mit Skalierort „Fussnote", das heisst die Skalierung der angezeigten
Kanäle wird unter der Grafik neben den Kanälen angezeigt. Dadurch bleibt mehr Platz für die Grafik.
Bei Skalierort „Y-Achse" (Grafik oben links) wird die Skalierung eines Kanals an der y-Achse angezeigt. Mit
können Sie zwischen den Skalierungen der angezeigten Kanäle umschalten. Unter der Y-Achse wird der Kanal
angezeigt, dessen Skalierung gerade angezeigt wird.
Den Skalierort können Sie im Setup des Darstellmenüs ändern (siehe Abschnitt 6.9.8 auf Seite 54).
Spot-Funktion
Mit der Spot-Funktion können Sie Messwerte eines bestimmten Zeitpunktes innerhalb der Grafik anzeigen
lassen:
© Hydrotechnik GmbH • Alle Rechte vorbehalten
Rev. 2.31 / 26. November 2012
Seite 53 von 73
