MultiSystem 5060 Plus
Betriebsanleitung
K1–K2
bildet die Differenz der Messwerte von Kanal 1 und Kanal 2 (Delta-x); dabei müssen beide Kanäle
mit der gleichen Messgröße und Maßeinheit belegt sein; die resultierende Messgröße und
Maßeinheit werden automatisch ermittelt; gleiches gilt für die Belegungen „K3–K4", „K5–K6" und
„K7–K8"
dK1/dt
bildet die erste Ableitung der Messwerte von Kanal 1; analog ist die Ableitung der Kanäle K7
(dK7/dt) und K11 (dK11/dt) möglich
LEISTUNG
berechnet nach der Formel „K1 x K7 / 600" die hydraulische Leistung; auf Kanal 1 wird dabei der
Druck p in bar und auf Kanal 7 der Durchfluss Q in l/min gemessen
FORMEL
Eingabe einer individuellen Formel (siehe unten)
CAN
beachten Sie die Hinweise in Abschnitt 7.2 auf Seite 59
Multimeter
wenn Sie ein externes Messgerät an die RS232-Schnittstelle angeschlossen haben, können Sie
dessen Messungen auf einen Kanal legen; weitere Informationen finden Sie in Abschnitt 7.8 auf
Seite 68
Berechnungen mit Formeln
Sie können beliebige Berechnungen durchführen und dabei die Werte aller Kanäle in die Formel einbeziehen.
Sie dürfen alle Grundrechenarten verwenden. Vermeiden Sie die Eingabe von Leerzeichen. Wenn Sie weitere
mathematische Funktionen benötigen, können Sie bei der Datenauswertung mit HYDROcom entsprechende
berechnete Kanäle erzeugen.

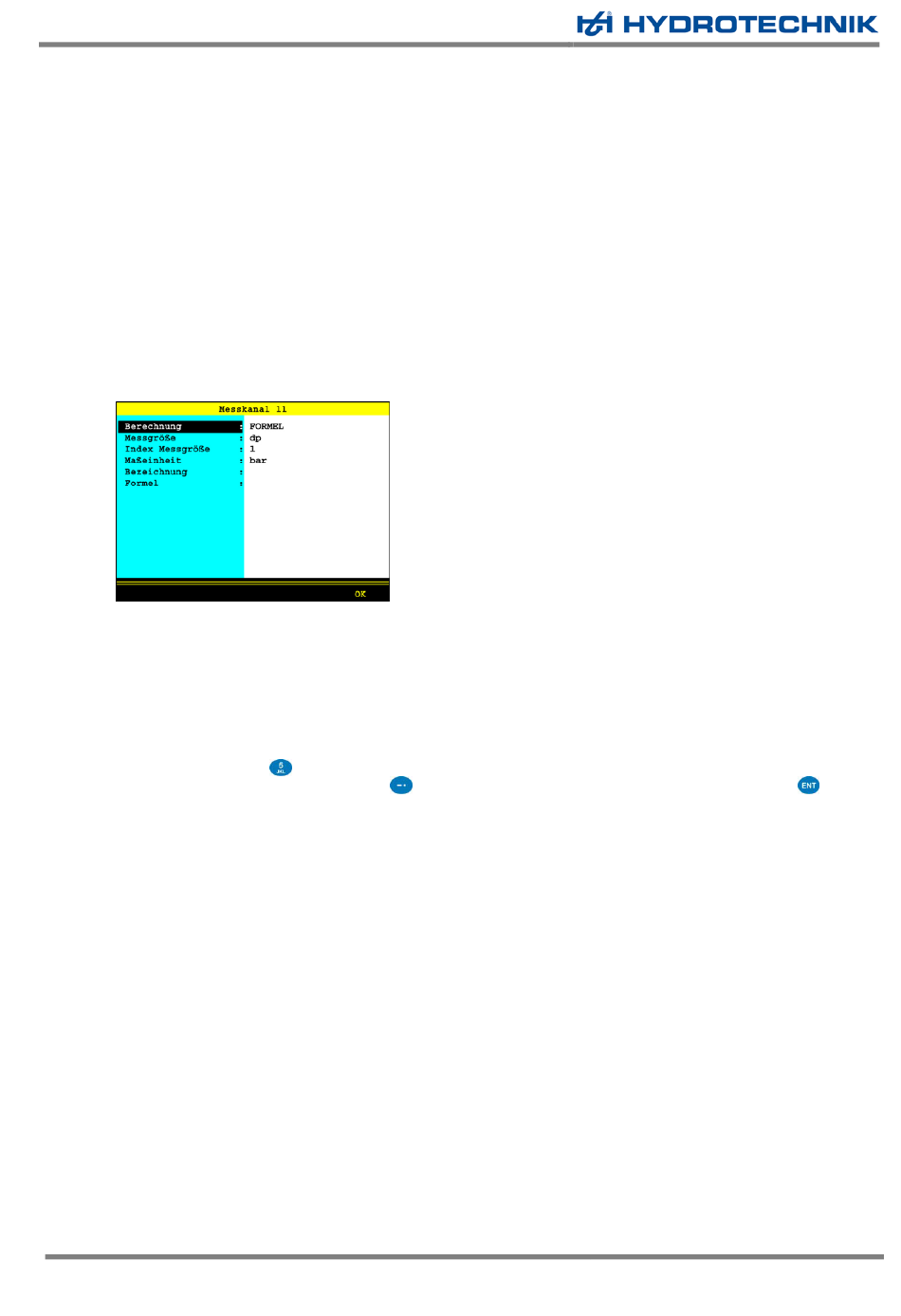

Beispiel einer Formel:
Wichtig: Werte von Sonderkanälen können nur verwendet werden, wenn die Ordnungszahl des Kanales
niedriger ist. Mögliche Formel auf K14: K12+K1, nicht mögliche Formel auf K14: K15+K1.
Drücken Sie die Taste
Zifferntasten können Sie nur Zahlen, mit
Das Messsystem prüft die eingegebene Formel nicht auf Plausibilität.
Beispiel einer Verbrauchsmessung in [l/min]
Hierfür sind bestimmte Messkanäle zwingend erforderlich. Diese werden in Fettschrift dargestellt:
•
Kanal 7: Messung Volumen V1 in Liter (l)
•
Kanal 8: Messung Volumen V2 in Liter (l)
•
Kanal 11: Berechnung K7 – K8 = dV1 in Liter (l)
•
Kanal 12: Berechnung dK11/dt = Q1 in Liter pro Sekunde (l/s)
•
Kanal 13: Berechnung K12 * 60 = Q2 in Liter pro Minute (l/min)
© Hydrotechnik GmbH • Alle Rechte vorbehalten
Rev. 2.31 / 26. November 2012
K13/600*(K1–K5)
einmal, um ein „K" (= Kanal), bzw. zweimal um eine „5" einzugeben. Mit den übrigen
Sonderzeichen eingeben. Schließen Sie die Eingabe mit
ab.
Seite 25 von 73
