MultiSystem 5060 Plus
Betriebsanleitung
Markieren Sie die Einstellwerte der Rampe, drücken Sie
werden Volt-Werte als Prozentsatz der maximalen Ausgangsspannung und Zeitwerte als Vielfaches von 10 ms
eingegeben. Drücken Sie abschließend

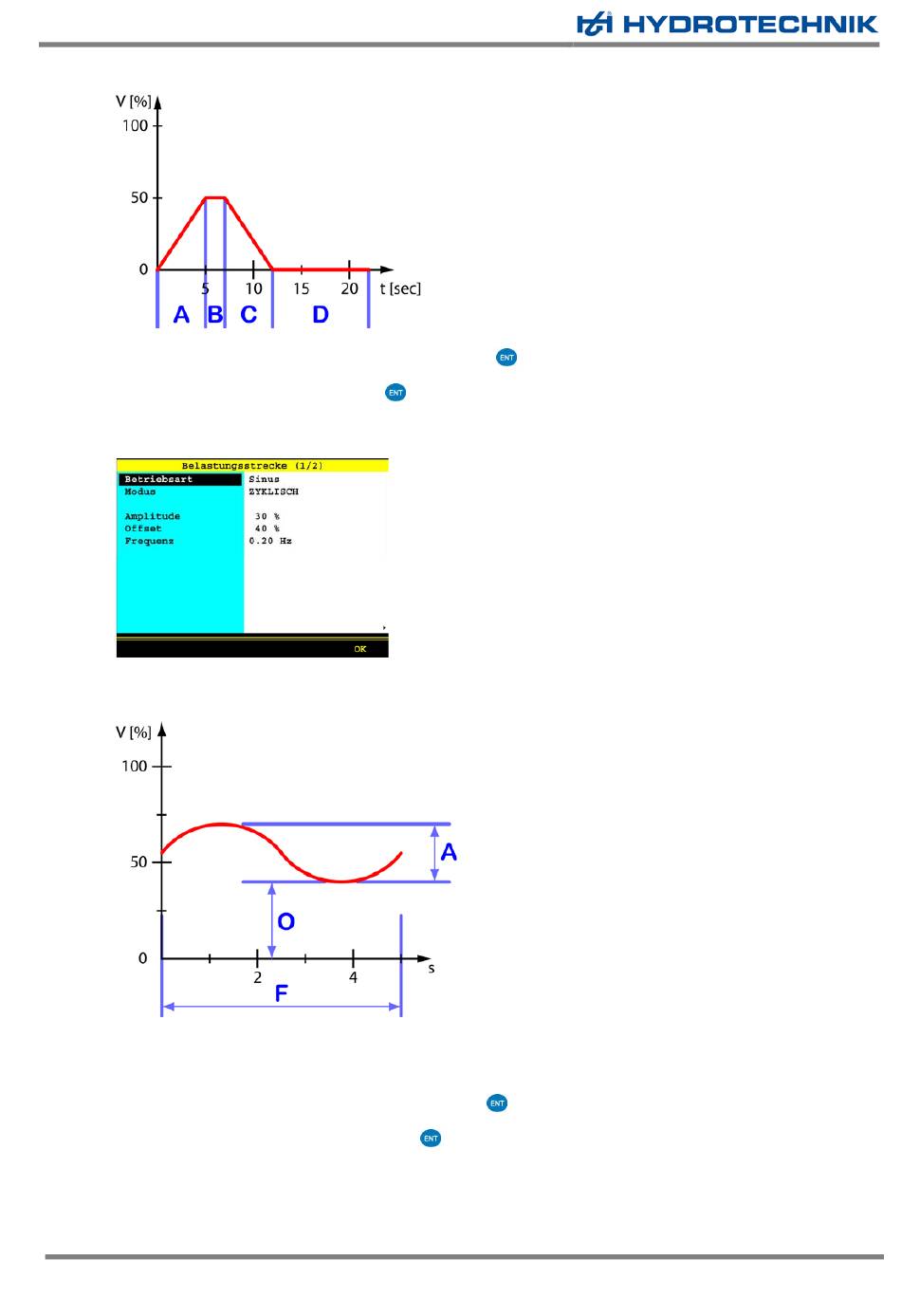

Betriebsart Sinus
Hierbei wird eine sinusförmige Kurve abgefahren, die mit drei Parametern definiert werden kann. Die Werte im
gezeigten Dialog ergeben diese Kurve:
O
Offset zwischen Null und Grundlinie der Kurve
A
Amplitude der Kurve
F
Frequenz
Markieren Sie die Einstellwerte der Kurve, drücken Sie
werden Volt-Werte als Prozentsatz der maximalen Ausgangsspannung und die Frequenz als Vielfaches von 10
mHz eingegeben. Drücken Sie abschließend
© Hydrotechnik GmbH • Alle Rechte vorbehalten
Rev. 2.31 / 26. November 2012
und geben Sie den gewünschten Wert ein. Dabei
.
und geben Sie den gewünschten Wert ein. Dabei
.
Seite 47 von 73
