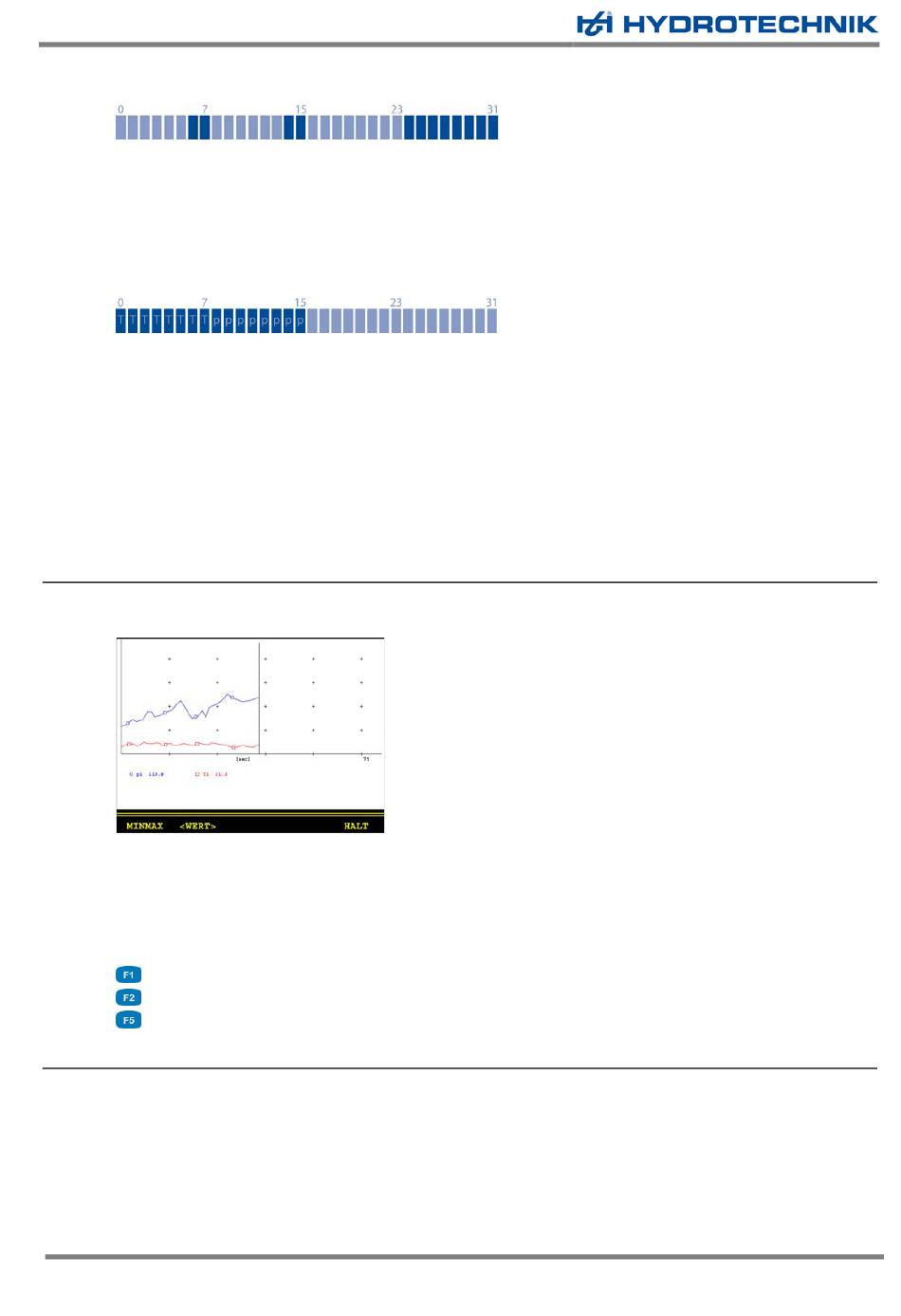

Hier speichern Sie die Daten-Bits 6 bis 31. Wenn Sie die „uninteressanten" Bits 8 bis 13 und 16 bis 23 nicht
speichern möchten, müssen Sie den Multichannel drei Sonderkanälen zuweisen und jeweils andere
Einstellungen definieren: 1. Kanal: Bit-Offset 6, Daten-Bits 2; 2. Kanal: Bit-Offset 14, Daten-Bits 2; 3. Kanal: Bit-
Offset 24, Daten-Bits 8
Hier kommen die Messwerte eines Temperatursensors (Bits 0 bis 7) und eines Drucksensors (Bits 8 bis 15) auf
einem Multichannel. Mit den gezeigten Spezifikationen speichern Sie alle Messwerte beider Sensoren, sie
werden allerdings am Messgerät nicht angezeigt. Die Dekodierung erfolgt erst später mit HYDROcom 6.
Wenn Sie die Messwerte mit dem MultiSystem 5060 Plus anzeigen möchten, benötigen Sie zwei Sonderkanäle.
Auf dem einen wählen Sie für den Temperatursensor: Format = BINÄR, Bit-Offset = 0, Daten-Bits = 8. Für den
Drucksensor benötigen Sie einen anderen Sonderkanal und definieren hier: Format = BINÄR, Bit-Offset = 8,
Daten-Bits = 8.
7.3
Grafik-Darstellung im Anzeigemenü
Nachdem Sie im Anzeigemenü (siehe Abschnitt 6.4 auf Seite 26) die Grafikdarstellung in der Messwertanzeige
eingerichtet haben, sehen die Messwerte zum Beispiel so aus:
•
Messkanal p1 wird als blaue Linie mit Kreisen dargestellt
•
Messkanal T1 wird als rote Linie mit Quadraten dargestellt
•
die aktuellen Messwerte werden unter der Grafik angezeigt
•
die senkrechte schwarze Linie in der Mitte der Grafik stellt den momentanen Messzeitpunkt dar
Ihnen stehen folgende Funktionen zur Verfügung:
MINMAX
<WERT>
HALT
7.4
Kopplung mehrerer Messgeräte
Sie können mehrere MultiSystem 5060 Plus Messgeräte koppeln und so die Anzahl der zur Verfügung
stehenden Eingangskanäle nahezu beliebig vergrößern. Beachten Sie dabei jedoch, dass bei allen Messgeräten
die Parameter Abtastrate, Speicherzeit und Pretrigger identisch programmiert sein müssen.
© Hydrotechnik GmbH • Alle Rechte vorbehalten
Rev. 2.31 / 26. November 2012
Format:
ORIGINAL
Bit-Offset:
6
Daten-Bits:
26
Format:
ORIGINAL
Bit-Offset:
0
Daten-Bits:
16
schaltet um zur grafischen Darstellung der MinMax-Werte
schaltet um zur Anzeige der Skalierung anstatt der aktuellen Messwerte
unterbricht die Aktualisierung der Messwerte ("friert" die Anzeige ein)
Seite 61 von 73
