M7-300 im Bild 4-1 zeigt die Stellung des M7-300 im Gesamtaufbau (Laststromversor-
Gesamtaufbau
gung und Erdungskonzept) bei Einspeisung aus einem TN-S-Netz.
Anmerkung: Die dargestellte Anordnung der Versorgungsanschlüsse ent-
spricht nicht der tatsächlichen Anordnung; sie wurde aus Gründen der Über-
sichtlichkeit gewählt.
L1
L2
L3
N
PE
Profilschiene
AC
AC
AC
DC
AC
DC

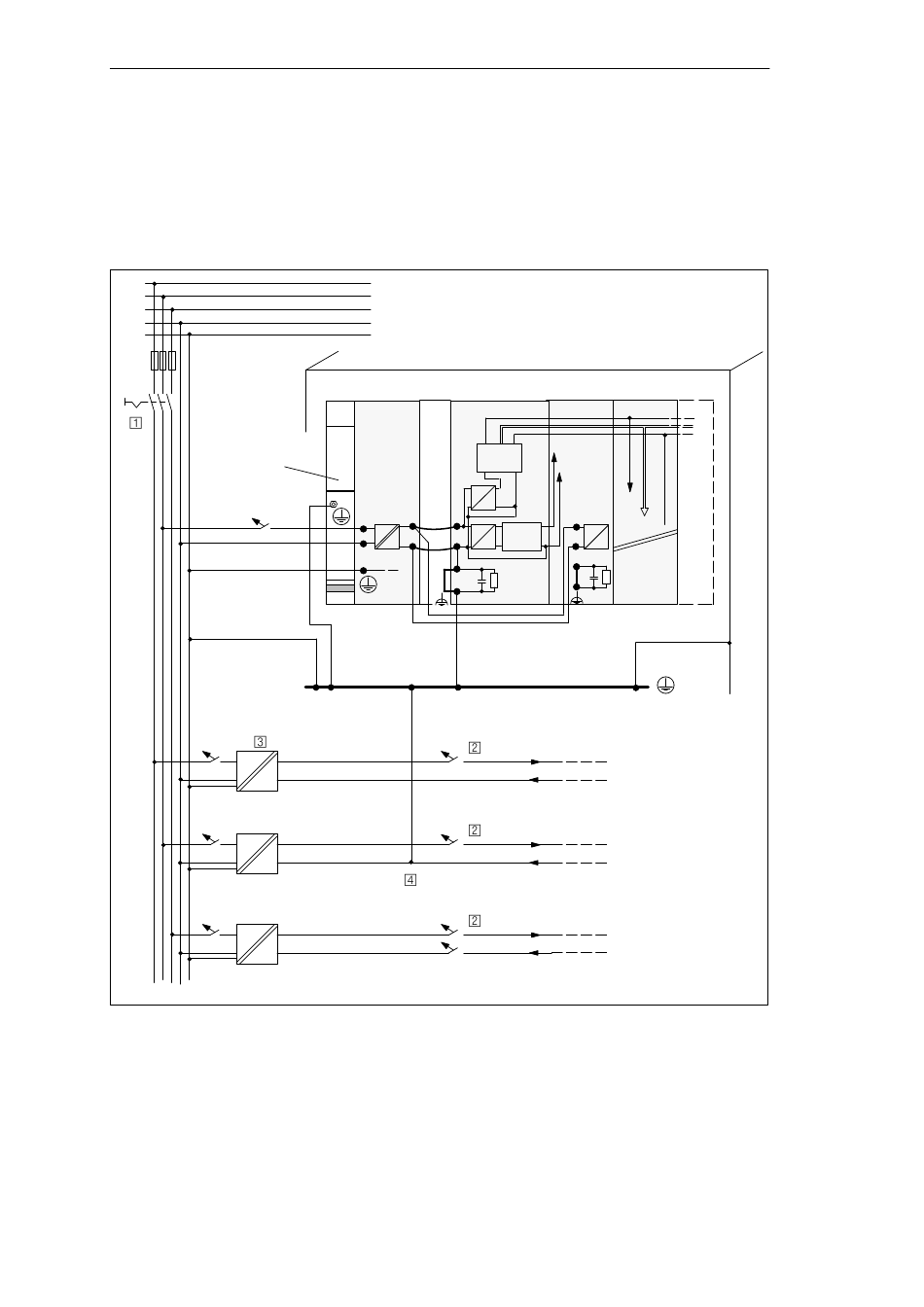

Bild 4-1 Signalbaugruppen aus geerdeter Einspeisung betreiben
Automatisierungssystem M7-300 Aufbauen, CPU-Daten
C79000-G7000-C803-02
Projektieren des elektrischen Aufbaus
Niederspannungsverteilung z.B.
TN-S-System (3 x 400V)
Schrank
PS CPU
P-Bus
CTRL
L1
L
EXM
+
CTRL
N
M
Schutzleiterschiene
im Schrank
Laststromkreis
AC 24...230V für AC-Baugrup-
pen
Laststromkreis DC 5...60V für poten-
tialgebundene DC-Baugruppen
Laststromkreis DC 5...60V für poten-
tialgetrennte DC-Baugruppen
EXM/
SM
MSM
L+
M
Signalbaugruppen
