Verdrahten eines M7-300

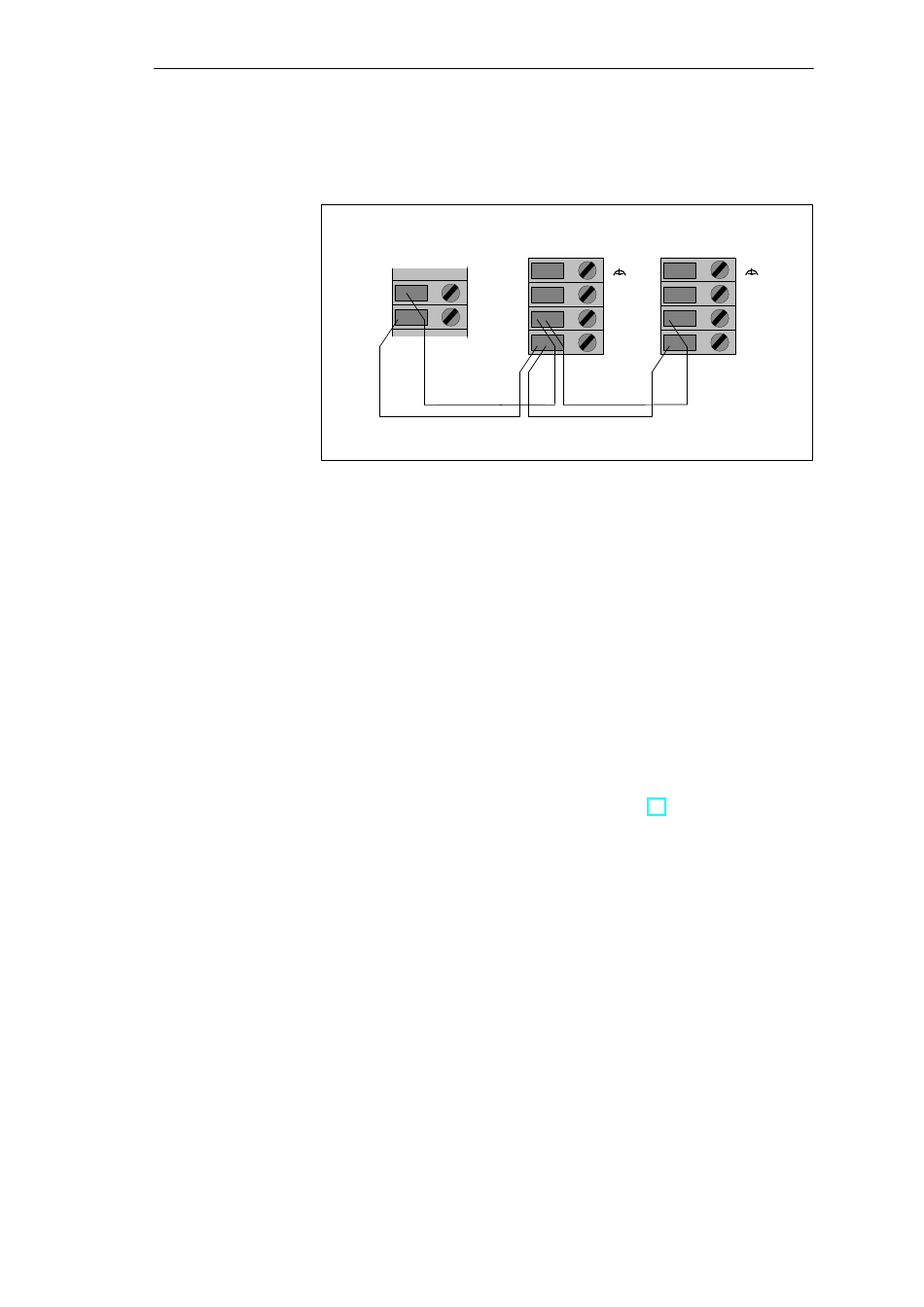

Anschlußschema Dem folgenden Bild können Sie das Anschlußschema für zwei Erweiterungs-
baugruppen entnehmen.
Bild 6-6
Anzugs-
Die Anschlußschrauben schrauben Sie mit einem Drehmoment von 0,5 bis
drehmoment
0,8 Ncm fest.
6.5

Frontstecker der Schnittstellenmodule verdrahten

Die Schnittstellenmodule sind mit Sub-D-Buchsen oder -Stecker ausgestattet.
Um an den Schnittstellenmodulen Geräte anschließen zu können, müssen Sie
Kabel mit den entsprechenden Gegensteckern oder -Buchsen konfigurieren.
Die Belegung der Sub-D-Buchsen oder -Stecker finden Sie in der Beschrei-
bung des jeweiligen Schnittstellenmoduls in Kapitel 12.
6-8
Netzteil EXM 378-2
L+
M–
24 V DC
0 V
Anschluß der Baugruppen an die Stromversorgung
Automatisierungssystem M7-300 Aufbauen, CPU-Daten
MSM 378
M
M
L+
L+
M M
