Seite 1 Einleitung Begrüßungsbildschirm SIMATIC Ident Beschreibung des WBM Startseite Optische Identifikation SIMATIC MV500 Applikation Einstellungen Bedienhandbuch Gerät 08/2020 C79000-G8900-C495-04...
Seite 2: Rechtliche Hinweise
Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software...
Seite 3: Inhaltsverzeichnis
Decoder-Optionen (1D) ........................82 5.1.7 Programmschritt "Locator" ......................85 5.1.7.1 Auto-Setup ............................87 5.1.7.2 Allgemein ............................88 5.1.7.3 Modelle editieren ..........................90 5.1.7.4 Klassifikation............................. 95 5.1.7.5 Detektion ............................96 5.1.7.6 Suchbedingungen..........................98 5.1.7.7 Erkennung ............................101 SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 4 6.2.1 Beleuchtung ............................ 159 6.2.2 Diagnose & Überwachung ......................162 6.2.3 Extras ............................... 167 Sicherheit ............................178 Benutzerverwaltung ........................182 Gerät ................................ 185 Diagnose ............................185 System ............................. 189 Anpassung ............................193 Hilfe ..............................193 SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 5: Einleitung

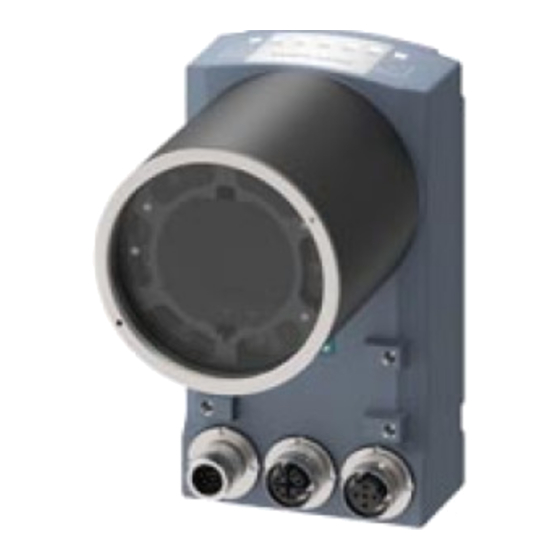

Die optischen Lesegeräte MV500 sind mit einem Webserver ausgestattet, der ein Web Based Management (WBM) bereitstellt. Mit Hilfe des WBM können Sie Ihre Lesegeräte projektieren und konfigurieren. Sie können unter anderem lesegeräte-spezifische Programme und Programmsequenzen erstellen sowie Diagnosen durchführen. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 6 Einleitung SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 7: Begrüßungsbildschirm
• Benötigt wenig Speicher und Performance auf dem Visualisierungsgerät. • Lässt sich leicht in bestehende Applikationen integrieren. Verfügbare HTML-Seiten Nach erfolgreichem Verbindungsaufbau zum Lesegerät erscheint der Begrüßungsbildschirm des WBM: Bild 2-1 Begrüßungsbildschirm des optischen Lesegeräts SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 8 Unterstützung verfügt, wird die Bilddarstellung automatisch aktualisiert. Über die eingeblendeten Links erreichen Sie die weiteren Seiten. Beobachten Nicht eingebettete Darstellung des zuletzt im Auswertebetrieb verarbeiteten Bildes mit farblicher Overlay-Darstellung der Auswerteergebnisse (ROIs und Detailansicht). Benötigt Javascript-Support sowie Internet Explorer ab Version 8. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 9: Beschreibung Des Wbm
Beschreibung des WBM Aufbau des WBM Mit Hilfe des WBM können Sie die optischen Lesegeräte SIMATIC MV500 konfigurieren. ACHTUNG Security-Empfehlung: Benutzerverwaltung aktivieren Nach dem erfolgreichen erstmaligen Start des WBM ist keine Benutzerverwaltung aktiviert. Um sicherzustellen, dass keine unbefugten Personen Zugriff auf die Lesegerät-Einstellungen haben, empfehlen wir Ihnen, direkt nach dem erstmaligen...
Seite 10 Funktionsleiste. Die Funktionsleiste wird ausschließlich in den Menüs "Applikation" und "Bibliotheken" angezeigt und weißt je nach Menü unterschiedliche Funktionen auf. Die Funktionsleiste und deren einzelnen Funktionen werden zu Beginn der jeweils zu dem Menü gehörenden Kapitel beschrieben. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 11: Lesegerät-Status Und Zugriffstatus
Lage, die Kontrolle des optischen Lesegeräts von der Steuerung zu übernehmen. Grünes Schloss Der aktuell angemeldete Benutzer hat die Kontrolle über das optische Lesegerät übernommen. Währenddessen kann die angeschlossene Steuerung nicht auf das optische Lesegerät zugreifen. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 12 Sicherheit Rollenspezifische Rechte vergeben Benutzerverwaltung • Benutzerverwaltung aktivieren/deaktivieren • Benutzerprofile anlegen und löschen • Passwörter ändern Gerät Diagnose • Diagnosedaten vom Lesegerät anzeigen und sichern • Systemabbild inkl. Diagnose erstellen • Behandlung für persistente Diagnose SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 13 Im Meldebereich werden alle WBM bezogenen Fehlermeldungen und Warnungen angezeigt (z. B. Übertragungsfehler). Liegen Meldungen oder Warnungen vor, werden diese im oberen Bereich des Hauptfensters angezeigt. Beachten Sie, dass der Meldebereich nur auf der Startseite des WBM angezeigt wird. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 14 Beschreibung des WBM 3.1 Aufbau des WBM SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 15: Startseite
Gerät aktuell weder im Auswertebetrieb noch im Pro- duktivbetrieb befindet. Es findet kein Betrieb statt (STOPP). Schaltfläche: Start Automatisches Einrichten Mit Hilfe der Schaltfläche "Start Automatisches Einrichten" können Sie eine automatische Adaption aller relevanten Programmeinstellungen durchführen lassen. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 16: Automatische Verbindungstrennung Bei Inaktivität
Anwender blockiert und diese für andere Nutzer freigegeben wird. Wenige Sekunden vor der automatischen Verbindungstrennung wird über ein Dialogfenster auf die bevorstehende Trennung hingewiesen. Dieser Funktion ist ausschließlich auf der Startseite aktiv und wird durch Eingaben automatisch zurückgesetzt. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 17: Applikation
• Die Parametergruppe "Auto-Setup" kann nicht zugeklappt werden. Parallel dazu kann immer nur eine weitere Parametergruppe aufgeklappt werden. • Beim Erstellen neuer Programme können Sie ein Template auswählen, auf dem das neue Programm aufsetzen soll. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 18: Programm
– Parametrierung der Leseaufgaben - gegliedert in eine Abfolge von max. 12 Leseschritten – Ausgabeformatierung der Ergebnisse – Auswahl einer Verifikation • Programmauswahl • Start der Auswertung • Überprüfung der Einstellungen und Ergebnisse im Auswertebetrieb SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 19 5.1 EasyStart/Programm Aufbau des Menüs "Programm"/"EasyStart" ① Funktionsleiste "Programm" ② Programmschritte & programmspezifische Funktionsleiste ③ Linke Spalte: Parameterbereich ④ Mitlere Spalte: Bild- und Ergebnisanzeige ⑤ Rechte Spalte: Bild- und Ergebnisdarstellung Bild 5-1 Aufbau des Menüs "Programm" SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 20: Beschreibung Der Funktionsleisten
Klicken Sie auf diese Schaltfläche, um ein neues Programm anzulegen. Sie können auch neue Programme auf Basis bestehender Programme anlegen (Kopie von "xx"). Programm speichern Klicken Sie auf diese Schaltfläche, um das ausgewählte Programm (Klappliste "Pro- gramm") zu speichern. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 21 Programm (Klappliste "Programm") zu verwerfen. Programm löschen Klicken Sie auf diese Schaltfläche, um das ausgewählte Programm (Klappliste "Pro- gramm") zu löschen. Programm bearbeiten Klicken Sie auf diese Schaltfläche, um das ausgewählte Programm (Klappliste "Pro- gramm") zu bearbeiten. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 22 Klicken Sie auf diese Schaltfläche, um in den Programmschritt "Bildaufnahme" zu gelangen. Decoder Klicken Sie auf diese Schaltfläche, um in den Programmschritt "Decoder" zu gelan- gen. Locator Klicken Sie auf diese Schaltfläche, um in den Programmschritt "Locator" zu gelangen. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 23: Beschreibung Des 3-Spaltigen Seitenlayouts
In dieser Spalte werden die Einstellungen zu der Bild- und Ergebnisanzeige angezeigt. Bild- und Ergebnisdarstellung Befindet sich das Lesegerät im Auswertebetrieb ("Start") oder im Auto-Setup, werden ⑤ zusätzliche Informationen angezeigt. Hinweis: Bei allen Programmschritten identisch. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 24: Programmschritt "Sequenz
Parameter "Enthaltene Programme" ausgewählten Programmen durch- geführt. Ist der Parameter deaktiviert, wird für jedes im Parameter "Enthaltene Programme" ausgewähl- te Programm eine eigene Bildaufnahme mit den in diesem Programm gespeicherten Bildauf- nahmeeinstellungen durchgeführt. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 25: Programmschritt "Übersicht
Der Adaptionsfortschritt wird in der rechten Spalte des WBM angezeigt. Schrittweise Führt Sie schrittweise durch die Programm-Einstellungen. Sie können dieser Adaption durch alle Adaptions-/Programmschritte folgen und jeweils entweder Para- meter manuell einstellen oder Parameter automatisch anpassen lassen. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 26 Einstellungen zu optimieren und eine schnellere Dekodierung zu erreichen. 3. Optimierung In dieser Phase wird für den aus der 2. Phase übernommenen Codetyp und die festgelegten Einstellungen der Fokus und die Belichtung erneut optimiert. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 27 Ergebnisbildung. In der Statusanzeige wird eine Hinweismeldung mit Detail- Informationen und weiterführenden Anweisungen zu dem Adaptionsergebnis angezeigt. Die Änderungen werden in das aktuell ausgewählte Programm übernommen. Um diese Änderungen zu speichern, müssen Sie diese manuell im gewünschten Zielprogramm speichern. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 28 Angaben ganz rechts in dem Graphen beziehen sich auf das subROI rechts unten. Während der Strukturanalyse werden die entsprechenden sub- ROIs im Graphen sowie im Bild hervorgehoben. Nach Abschluss der Strukturanalyse wird im Graphen das subROI hervorgeho- ben, bei dem die beste Lesequalität vorlag. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 29 Zeigt an, dass diese Phase deaktiviert wurde und nicht durchlaufen wird. Zeigt an, dass diese Phase erfolgreich abgeschlossen wurde ("OK"). Zeigt an, dass diese Phase nicht erfolgreich abgeschlossen wurde ("NOK"). Zeigt an, dass diese Phase mit einem Fehler abgebrochen wurde. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 30: Beschreibung
Kommentar In diesem Eingabefeld können Sie eigene, z. B. programmspezifische Infor- mationen hinterlegen. Diese sollen Ihnen u. A. dabei helfen, die einzelnen Programme leichter zu identifizieren. Mögliche Werte: Buchstaben, Zahlen und ASCII-Sonderzeichen. Maximal 4000 Zeichen. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 31: Programmschritt "Bildaufnahme
"Beleuchtung" automatisch an. Fokus Mit Hilfe dieser Schaltfläche stellen Sie den Fokus scharf (Bereich "Fokus") Mit Hilfe der Schaltflächen "Zurück" und "Weiter" kehren Sie entweder zu dem vorherigen Programmschritt zurück oder wechseln zu dem nächsten Programmschritt. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 32: Bild
Applikation 5.1 EasyStart/Programm 5.1.5.2 Bild In dieser Gruppe geben Sie die Parameter für die Bildaufnahme vor. Tabelle 5- 10 Bild Parameter Mögliche Werte Vorbelegung Beschreibung SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 33 Sie eine Feineinstellung vornehmen. Hinweis Wenn bei automatischer Belichtungssteuerung der Trigger während der Bildaufnahme kommt, wird er ignoriert und es wird ein "N_OK" ausgegeben. Beachten Sie den Hinweis zur Verwendung des Belich- tungs-ROI bei Verifikation nach ISO/IEC 29158. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 34 Nur einstellbar, wenn keine Verifikationsreferenz aus- gewählt ist. Schaltfläche "A" Programm > Bildaufnahme Die Schaltfläche "A" funktioniert nur: • Wenn die Belichtung "Manuell" ist. • Wenn keine Verifikationsreferenz ausgewählt ist oder das Optionskästchen "aus Referenz" deakti- viert ist. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 35: E-Fokus
Je größer der Objektabstand ist, umso höher muss der hier angegebene Wert sein. Die automatische Ermittlung kann über die Gruppe "Auto- Setup" gestartet werden. Der eingestellte Wert ist u. A. abhängig von der Einschraubtiefe des Objektives, sowie der LED-Farbe. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 36: Trigger
Parameter anderer Parametergruppen aus. Prüfen (Belichtung, Max. Belichtungszeit) Sie nach den Änderungen an diesem Parameter die • Programm > Trigger Parameterwerte der abhängigen Parametergruppen. (Modus) • Programm > Beleuchtung • Programm > Verifikation (Zeitbegrenzung) SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 37: Auto-Trigger
Wenn der Code sich zwischenzeitlich aus dem Bild bewegt hat, ist es möglich, mit der Funktion "Auto- Trigger" denselben Code mehrmals zu lesen. Hinweis Bei zu klein gewähltem Bildaufnahmeintervall können ungewollte Doppellesungen ausgegeben werden. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 38 Geben Sie hier an, wie viele Bildaufnahmen benötigt nahmen werden, um das Objekt vollständig zu erfassen. Start/Stopp flan- Ein / Aus Falls aktiviert, wird bei einer negativen (abfallenden) kengesteuert Flanke die Bildaufnahmeserie beendet, bevor die konfi- gurierte Anzahl Bilder aufgenommen wurde. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 39 Parameter anderer Parametergruppen aus. Prüfen Decodier-Zeit-Grenze (Belichtung, Max. Belichtungszeit) Sie nach den Änderungen an diesem Parameter die • Programm > Trigger Parameterwerte der abhängigen Parametergruppen. (Modus) • Programm > Beleuchtung • Programm > Verifikation (Zeitbegrenzung) SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 40 Standard-Decoder, Dotcode, alle Barcodes 7 ms Tabelle 5- 21 Werte für die minimale Verifikationszeit Verifikationsstandard Verifikationszeit Unkalibriert 0 ms ISO/IEC 16022, ISO/IEC 15415, ISO/IEC 15416, 5 ms AS9132 A, Siemens DPM-Verifikation ISO/IEC 29158 10 ms SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 41: Beleuchtung
Schalten Sie diesen Parameter ein, um unpola- risiertes Licht zu verwenden. Durch die Aktivie- rung dieses Parameters werden die unteren, unpolarisierten LEDs zugeschaltet. Verwenden Sie diese Parameter, um die Hellig- keit der Beleuchtung zu erhöhen. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 42: Verifikation
Einstellungen für die Verifikation und das Lesen von DataMatrix-Codes (DMC) die Einstellung "Gespeichert" anstatt "Dynamisch" auswählen, kann die Qualitätsbewertung stabilisiert werden. Stellen Sie sicher, dass das gespeicherte Kriterium auch wirklich auf alle zu lesenden Codes zutrifft. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 43 Das Auftreten der Verifikationsfehler 4709 und 4708 ist ein Hinweis auf einen zu geringen Wert. Nur aktiv bei Verwendung einer ISO/IEC 29158- Verifkationsreferenz. Der Parameter "Aus Referenz" ist nur sichtbar, wenn eine Verifikationsreferenz ausgewählt wurde. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 44: Programmschritt "Decoder
Wenn der Referenzschritt mehrere Codes oder mehrere Objektinstanzen auswertet, wird keine eindeutige Ergebnisposition erzeugt. Als Referenzposition dienen in diesem Fall die Instanz bzw. der Code mit der schlechtesten Qualität. Eine fehlerfreie Funktionsweise ist nicht gewährleistet. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 45: Auto-Setup
Checksumme im letzten Zeichen des Codes. • Ob eine Checksumme verwendet wird, kann anhand des Druckbildes nicht erkannt werden. • Wenn Sie eine Checksumme verwenden, wechseln Sie manuell zum Codetyp "Code 39+CS" bzw. "Int. 2/5+CS". SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 46: Allgemein
"Bildaufnahme" in der Gruppe "Verifikation" fest- • Kalibriert gelegt wurde. Klicken Sie auf den Link "Ändern", um die Verifi- kation zu ändern. Dadurch wird automatisch der Programmschritt "Bildaufnahme" aufgerufen, in dem Sie die Verifikation ändern können. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 47 1 ... 7 Pixel. Der Filter berechnet einen gleitenden Mittelwert über die Pixelwerte in einem rechteckigen Fenster. Breite und Höhe des Fensters werden durch die Parameter X und Y festgelegt. SIMATIC MV500 • OVE:W Bedienhandbuch, 08/2020, C79000-G8900-C495-04 Überbelichtungsfilter. Erhöht die Bildhelligkeit,...
Seite 48 GS1-Symbologie-Identifikator als Präfix des Code- inhalts ausgegeben. Hinweis Bestmögliche Auswertungsergebnisse unter schwierigen Lesebedingungen Verwenden Sie unter schwierigen Lesebedingungen (z. B. bei verölten oder genadelten Codes) beim Speichern der Codes die korrekte Dimension. Sie erzielen so die bestmöglichen Auswertungsergebnisse. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 49: Format
Die Formatierungsanweisung "%s" (gefilterter Ergebnis-String) bezieht sich in diesem Fall auf die bereits formatierten Einzelergebnisse. Hinweis Nur wenn in der Gruppe "Multicode" das Options- kästchen "Anzahl Codes" aktiviert ist, wird der Multicode-Formattext verwendet. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 50 Anschließend werden die so ermittelten Teilzeichenketten aneinandergehängt, und zwar in der Reihenfolge, wie die zugehörigen IDs in "Filter-ID" vorkommen. Sie werden durch dieselben Trennzeichen wie die zugehörigen IDs in "Filter-ID" getrennt. Es werden maximal 4 Separatorzeichen unterstützt. Beispiel: SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 51 310 (***) Net weight, kilograms (Variable Measure Trade Item) n4+n6 311 (***) Length of first dimension, metres n4+n6 (Variable Measure Trade Item) 312 (***) Width, diametre, or second dimension, metres n4+n6 (Variable Measure Trade Item) SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 52 350 (***) Area, square inches (Variable Measure Trade Item) n4+n6 351 (***) Area, square feet (Variable Measure Trade Item) n4+n6 352 (***) Area, square yards (Variable Measure Trade Item) n4+n6 353 (***) Area, square inches n4+n6 SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 53 Ship to - Deliver to Postal Code with ISO Country Code n3+n3+X..9 Country of Origin of a Trade Item n3+n3 Country of Initial Processing n3+n3+n..12 Country of Processing n3+n3 Country of Disassembly n3+n3 Country Covering full Process Chain n3+n3 Country subdivision of origin n3+X..3 SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 54 8018 Global Service Relation Number to identify the relationship between n4+n18 an organisation offering services and the recipient of services 8019 Service Relation Instance Number (SRIN) n4+n..10 8020 Payment Slip Reference Number n4+X..25 SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 55 Lesung mehrerer Codes formatiert werden soll. Die Formatierungsanweisung "%s" (gefilterter Ergebnis- String) bezieht sich in diesem Fall auf die bereits formatier- ten Einzelergebnisse. Hinweis Nur wenn in der Gruppe "Multicode" das Optionskästchen "Anzahl Codes" aktiviert ist, wird der Multicode-Formattext verwendet. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 56 = Aus der geschweiften Klammer muss genau ein Wert ausgewählt Klammern werden. Spitze Klammer = Aus dem angegebenen Intervall muss genau ein Wert ausgewählt werden. Beachten Sie, dass die Klammern nicht eingegeben werden. Sie dienen lediglich der Darstellung. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 57 ...]Symbolkontrast10;Kantenerkennung10;\r#\rScan-Linie1;\rScan- Linie2;\r[…]Scan-Linie10;\r" Verifikationstyp Verifikationstyp (nicht norm- konforme Belichtungseinstel- lungen oder unkalibrierte Verifikation) ISO/IEC 29158 ISO/IEC 15415 AS9132 A ISO/IEC 16022 Siemens DPM ISO/IEC 15416 Qualitätsbewertung: • 1: Schlecht • 2: Ausreichend • 3: Gut SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 58 ISO/IEC 15416. Für alle anderen Verifikationsstandards wird die Formatierungsan- weisung übersprungen. Ausgabe der Verifikationseinstellungen. Eine Übersicht der enthaltenen Felder befindet sich in der Betriebsanleitung im Kapitel "Verifikationseinstellungen". Textuelle Beschreibung des Verifikationsfehlers. Wenn kein Verifikationsfehler aufgetre- ten ist, wird die Formatierungsanweisung übersprungen. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 59 Match-String des angegebenen Codes oder die Match-Strings aller Codes hintereinan- der. %[B]z Anzahl gefundener Codes. Ausgabe als Text oder bei Verwendung von "%Bz" als Binär- wert mit einer Länge von 1 Byte. Hinweis Diese Formatierungsanweisung hat im Formattext immer einen Wert von 1. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 60 Unbenutzte Fehlerkorrektur (UEC) Fixpunkt: 0,00 ... 1,00 L/F-Border-Verletzung (FPD) (nur Grad) Zell-Modulation (MOD) (nur Grad) Referenz Decodierung (RD_) (nur Grad) Minimaler Reflexionsgrad (RMI) Integer: 0 ... 100 Druckabweichung X/Y (PGX/PGY) (unbewertet) 2x Integer 2x -100 ... 100 SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 61 Fixpunkt: 0,00 ... 1,00 Unbenutzte Fehlerkorrektur (UEC) Fixpunkt: 0,00 ... 1,00 L/F-Border-Verletzung (FPD) Zell-Modulation (MOD) Referenz Decodierung (RD_) Druckabweichung X/Y; (PGX/PGY) (unbewertet) 2x Integer 2x -100 ... 100 %Q10 Zellgröße (CS_) (unbewertet) %q10 Fixpunkt: 0,0 ... 99,9 SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 62 Winkel (unbewertet) Integer: 0 ... 360 %Q19 Modulmittenabweichung 1/2 (CO1/CO2) %q19 2x Integer 2x 0 ... 99,9 %Q20 Modulgrößenabweichung 1/2 (SO1/SO2) %q20 2x Fixpunkt 2x 0 ... 99,9 %Q22 Verzerrungswinkel (AOD) %q22 Fixpunkt: -45 ... 45 SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 63 Höhe (unbewertet) Fixpunkt: 0,00 ... 9,99 %q16 Breite (unbewertet) Fixpunkt: 0,00 ... 9,99 %q17 Winkel (unbewertet) Integer: 0 ... 360 %q34 Zellgröße in [mm] Fixpunkt: 0,01 ... 9,99 %q35 Zellgröße in Pixel Fixpunkt: 1,0 ... 99,9 SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 64 Applikation 5.1 EasyStart/Programm Tabelle 5- 38 Qualitätsklassen: Siemens DPM (5/F) Formatierungs- Beschreibung anweisung Gesamt Qualität (O__) Kontrast (SC_) Integer: 0 ... 100 Axiale Ungleichmäßigkeit (AN_) Fixpunkt: 0,00 ... 1,00 Unbenutzte Fehlerkorrektur (UEC) Fixpunkt: 0,00 ... 1,00 Zell-Modulation 1/2 (CM1/CM2) 2x Integer 2x 0 ...
Seite 65 Integer: 0 ... 10 %q31 Breitenverhältnis 1 (WR1) (unbewertet) Fixpunkt: 1,0 ... 5,0 %q32 Breitenverhältnis 2 (nur Multi-Breiten-Barcodes) (WR2) (unbewertet) Fixpunkt: 1,0 ... 5,0 %q33 Breitenverhältnis 3 (nur Multi-Breiten-Barcodes) (WR3) (unbewertet) Fixpunkt: 1,0 ... 5,0 SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 66: Decodier-Reihenfolge
Decodier-Reihenfolge eingetragen sein. Hinweis Nicht im ausgewählten Verifikationsstandard spezifizierter Codetyp Wenn sich Codetypen in der Decodier-Reihenfolge befinden, für die der ausgewählte Verifikationsstandard nicht spezifiziert ist, werden für Codes dieser Typen keine Qualitäten berechnet. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 67 Wenn sich der Codetyp im laufenden Betrieb ändern kann, wählen Sie "Dynamisch". Hinweis Die Einstellung "Dynamisch" kann nicht in Ver- bindung mit den Codetypen "Dotcode", "QR" und "PDF417", sowie dem Decoder-Typ "ID- Genius" verwendet werden. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 68 Checksumme ("+CR") oder ohne Checksumme in die Decodier-Reihenfolge aufgenommen wer- den. Tabelle 5- 43 Übersicht über verfügbare Verifikationsstandards zu Codetypen Verifikationsstandard Codetyp ISO/IEC 16022 ISO/IEC 15415 AS9132 A ISO/IEC 29158 Siemens DPM ISO/IEC 15416 ISO/IEC 15416 ☐ ☐ ☐ ☐...
Seite 69: Decoder
Lesen von Data Matrix-Codes zum Einsatz • ID-Genius kommt. Weitere Angaben finden Sie in der Betriebsanlei- tung "Optische Lesesysteme SIMATIC MV500" im Kapitel "Bildverarbeitung". Der ID-Genius-Decoder liest Data Matrix-Codes auch unter schwierigsten Bedingungen. Der Stan- dard-Decoder ist geeignet für schnelles Lesen, für die Codeverifikation und das Lesen mehrerer Codes in einem Bild.
Seite 70: Multicode
• SIMATIC MV500 • • S/H: 1 ... 50 • SIMATIC MV500 U/X Es wird nach nur einem Code im ROI gesucht. : 1 … 150 Wenn mehrere Codes im ROI sind, wird nur ein Code gelesen. • Es wird nach der angegebenen Zahl von Codes gesucht.
Seite 71 Programmspeicherns, dann wird kein Lesefehler ausgegeben. Dies ist der Fall: Wenn tatsächlich weniger Codes abgebildet – sind. Wenn die Zykluszeit- bzw. die Decodier- – zeitgrenze erreicht wurde, bevor alle Codes decodiert werden konnten. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 72: Einstufung
Bewertung werden die beim Einrichten und Auswerten gemessenen Codequali- täten eingefärbt. Einzelqualitäten Nur mit der Verifikationslizenz und nur • Mittenabweichung für "Siemens DPM" einstellbar. • Größenabweichung Wählen Sie hier zunächst mit den Pfeil- • Zellmodulation tasten aus, welche Qualitäten Sie für die Beurteilung benötigen.
Seite 73: Match
Applikation 5.1 EasyStart/Programm 5.1.6.8 MATCH Tabelle 5- 47 MATCH Parameter Mögliche Werte Vorbelegung Beschreibung SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 74 Ist dies nicht der Fall, wird ein Matchfehler und – im Unterschied zu allen anderen Vergleichs- Optionen – ein "N_OK"-Ergebnis er- zeugt. Abhängig von dem eingestellten Wert, werden verschiedene Eingabefelder angezeigt. Diese werden nachfolgend beschrieben. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 75 • Bei Nichtübereinstimmung der beiden Zeichenketten wird der parametrierte Vergleichsfehler ausgegeben. Beispiel: Gespeicherter Code = A-1P01234+B; Separatoren = +-; ID = 1P; gelesener Code = A- 1P01235-B Teilzeichenkette des gelesenen Codes: 01235, Teilzeichenkette des gespeicherten Codes: 01234 SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 76 "Application Identifier": siehe "Vollständige Liste der GS1 Application Identifier in numerischer Reihenfolge". Beispiel: • Gespeicherter Code = 0112345678901234201113101224 ID = 1, 20 0112345678901234201113110101 • Gelesener Code = Vergleich: OK • Gelesener Code = 0112345678911234201113110101 Vergleich: N_OK SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 77: N_Ok
Wenn Sie ein Programm mit einem Decoder-Schritt auf einem Bild speichern, bei dem kein Code im ROI des Decodier-Schritts liegt und das Programm- "N_OK" ausgeschaltet ist: Im Auswertebetrieb kann nur der erste in der Deco- dier-Reihenfolge eingetragene Codetyp gelesen werden. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 78: Decoder-Optionen (Standard)
Code, deco- diert das Lesegerät die Data Matrix schnel- ler. • Dynamisch: Wenn sich die Anzahl von Rei- hen und Spalten vom gespeicherten Code unterscheidet, kann das Lesegerät eine Da- ta Matrix decodieren. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 79 Unterstützt werden die ECC Level 000, 050, 080, 100, 120, 140 und 200. • Dynamisch: Das Lesegerät kann eine Data Matrix mit einem beliebigen standardisier- ten ECC Level (000, 050, 080, 100, 140 oder 200) decodieren. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 80 Wenn das Bild Störzeilen enthält, beschleunigt drücken die Aktivierung dieser Option möglicherweise die Decodierung. ☐ ☐ / ☑ Großen Blickwin- Bei Bildaufnahme in einem Winkel < 60 Grad kel erlauben kann die Aktivierung dieser Option ein robuste- res Lesen bewirken. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 81: Decoder-Optionen (Id-Genius)
Code, deco- diert das Lesegerät den Data Matrix-Code schneller. • Dynamisch: Wenn sich die Anzahl von Rei- hen und Spalten vom gespeicherten Code unterscheidet, kann das Lesegerät eine Da- ta Matrix decodieren. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 82: Decoder-Optionen (1D)
Länge des Strichcodes in Pixel: • Gespeichert • Gespeichert: Das Lesegerät decodiert • Dynamisch Strichcodes mit ähnlicher Länge wie der ge- speicherte Code schneller. • Dynamisch: Das Lesegerät decodiert einen Strichcode unabhängig von der Länge. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 83 "Programm speichern" festgelegt. Sie können den Probenschwellwert verringern, indem Sie ein negatives Offset auswählen, um sicherzu- stellen, dass ein Strichcode mit einem geringfü- gig schwächeren Kontrast als der gespeicherte Code trotzdem noch decodiert werden kann. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 84 Checksumme werden gelesen. Hinweis Die Checksumme soll als Sicherheitsmerk- mal vor Falschlesungen schützen. Die Akti- vierung birgt die Gefahr von Lesungen von Codes mit falschem Inhalt oder der falschen Lesung z. B. bei schlechter Druckqualität! SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 85: Programmschritt "Locator
Kriterium auch wirklich auf alle zu lesenden Codes zutrifft. 5.1.7 Programmschritt "Locator" In diesem Programmschritt können Sie mit Hilfe von Objekt-ROIs sogenannte Modelle erstellen. Erstellte Modelle können von dem Lesegerät innerhalb eines festgelegten Bereichs (Such-ROI) wiedererkennt werden. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 86 Die folgende Tabelle gibt Ihnen einen Überblick darüber, welche Parameter/Parametergruppen im Locator Light enthalten sind. Tabelle 5- 52 Parametergruppen und Parameter des Locator Light Parametergruppe/Parameter Parametergruppe/Parameter PAT-Genius (ohne Kompatibilitätsmodus) Locator Light (lizenzfreie Version) Allgemein Locator Light ROI-Position Modellbibliothek Bild verbessern ✓ SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 87: Auto-Setup
✓ Wenn Vergleich fehlschlägt Erzeugt Programm 'N_OK' ✓ Zeitbegrenzung ✓ Format ✓ 5.1.7.1 Auto-Setup Mit Hilfe der Schaltflächen "Zurück" und "Weiter" kehren Sie entweder zu dem vorherigen Programmschritt zurück oder wechseln zu dem nächsten Programmschritt. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 88: Allgemein
Bibliothek. Als mögliche Werte werden alle ange- legten Bibliotheken angezeigt. Beachten Sie, dass Sie diesen Parameter ausschließlich im ersten Locator-Schritt eines Programms ändern können. In allen weiteren Locator-Schritten des gleichen Programms wird die ausgewählte Bibliothek ledig- lich angezeigt. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 89 Der Wertebereich für X und Y beträgt jeweils 1 ... 7 Pixel. Der Filter berechnet einen gleitenden Mittelwert über die Pixelwerte in ei- SIMATIC MV500 nem rechteckigen Fenster. Breite und Höhe Bedienhandbuch, 08/2020, C79000-G8900-C495-04 des Fensters werden durch die Parameter X und Y festgelegt.
Seite 90: Modelle Editieren
Zeichenerkennung mithilfe der PAT- Genius-Funktion nutzbar. Autom. Ebenen- Ein / Aus Durch Einschalten dieser Funktion bestimmt die bestimmung Modellerzeugung selbst sinnvolle Werte für den Unterabtastungsgrad der Umriss-Ebene und der Detail-Ebene. Die Aktivierung des Parameters wird empfohlen. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 91 Nachdem Sie das Modell erzeugt haben: • Normal 1. Prüfen Sie nach, ob alle wichtigen Objekt- • Viele Details durch Merkmale abgedeckt sind. • Alle 2. Ändern Sie gegebenenfalls diesen Parameter und erzeugen Sie das Modell erneut. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 92 Modellbild vorhanden. Eine nach- trägliche Vergrößerung des ROI ist somit nicht mit den im Modell gespeicherten Informationen mög- lich! Dies erfordert eine neue Bildaufnahme. Wenn eine nachträgliche Vergrößerung des ROI erforderlich ist, schalten Sie "Bild ausschneiden" aus. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 93 Lesegerät bei- spielsweise Objekte, Zahlen, Textausschnitte oder Codes anhand ihrer Form wiedererkennt. Hinweis Beachten Sie, dass Sie bei dem Locator Light mehrere Locator-Schritte erstellen müssen, wenn Sie mehrere, unterschiedliche Objekte suchen und wiedererkennen wollen. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 94 Fester Wert Festwert in Form von Graustufenwerten. • Höhere Werte verringern die Kontrastempfindlichkeit. Die geringere Empfindlichkeit hat weniger kontraststarke Merkmale zur Folge. • Niedrigere Werte erhöhen die Empfindlichkeit und bewir- ken eine höhere Anzahl an Merkmalen. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 95: Klassifikation
Bei einer ausgeschalteten Modellabgrenzung wird die Zeit zum Lernen oder Wiedererlernen der Mo- delle erheblich verringert. Bei einer ausgeschalteten Modellabgrenzung wird die Fähigkeit des Locators aufgehoben, zwischen sehr ähnlichen Modellen und ähnlichen Hypothe- sen des gleichen Objekts zu unterscheiden. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 96: Detektion
Je niedriger der eingestellte Wert (mindestens 1), umso feiner die Merkmalsauflösung. Der Wert für die Detail-Ebene ist immer ≤ dem Wert für die Umriss-Ebene. Lücken schließen Ein / Aus Durch Einschalten dieser Funktion werden kleine Lücken in den Merkmalen geschlossen. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 97 Anzahl an Merkmalen. Modell(e): Mode Beim Arbeiten mit dem Modellmodus wird der jeweils emp- findlichste Modus des Kontrast-Schwellwerts verwendet. Dieser Modus wird aus den Modellen ausgewählt, die durch die Parameter entsprechend der Auswahl vorgegeben sind. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 98: Suchbedingungen
Modelle sind durch die Parameter entsprechend der Auswahl vorgegeben. 5.1.7.6 Suchbedingungen Hinweis Bedeutung von "Nominal", "Minimal", "Maximal" bei "Skalierung" und "Rotation": • Nominal: Einstellung eines festen Werts. • Minimal/Maximal: Einstellung eines veränderlichen Wertebereichs. Minimaler und maximaler Wertebereich werden veränderlich eingestellt. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 99 Hinweis Die Rotation bezieht sich auf die Ausrichtung des jeweiligen Modells in der Modellbibliothek. Ein Rotationswert von 0 ° bedeutet, dass die zu loka- lisierenden Objekte genauso ausgerichtet sind wie das jeweils zugehörige gespeicherte Modell. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 100 Objekten, bei denen die Kontrastpolarität in- nerhalb des Objekts von Ort zu Ort wechseln kann (z. B. wegen Beleuchtungseffekten). Ver- wenden Sie den "Beliebig"-Modus ausschließ- lich in diesen Fällen, da die Lokalisierungsdauer erheblich erhöht wird. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 101: Erkennung
Übereinstimmung die Ausführungsdau- er erheblich erhöhen. Wenn sich die zu erkennenden Teile bei Anwen- dungen mit mehreren Modellen sehr ähneln: Eine Erhöhung der minimalen Übereinstimmung kann dazu beitragen, dass Verwechslungen zwischen Modellen vermieden werden. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 102 Modelle der Modellbibliothek zu groß ist: z. B. bei sehr klei- nen Modelldimensionen oder bei sehr wenigen Modellmerkmalen. • Beachten Sie, dass eine große Konformitäts- Toleranz eine falsche Erkennung auslösen und den Erkennungsprozess verlangsamen kann. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 103: Beziehungen Und Abhängigkeiten Der Parameter
Nur wenn die Objekte sich eindeutig Zeilen zuordnen lassen, ist die Unterteilung und Sortierung von Objekten nach Zeilen wie bei Klarschrift sinnvoll möglich. Die Zeilen müssen achsparallel zum ROI angeordnet sein, ähnliche Höhe besitzen und sich gegenseitig nicht umschließen. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 104 • Wenn bei Objekt-Sortierung z. B. auf "Links-Rechts" eingestellt ist, werden die gefundenen Objekte im ROI von links nach rechts sortiert. In Bildkoordinaten wird entlang einer um 30 ° geneigten Linie von links unten nach rechts oben sortiert. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 105 Hypothese im Suchbaum, Beginn mit der stärksten Hypothese. -Bildbreite/2 ... Angabe des Mittelpunkts in Bildkoordinaten, von +Bildbreite/2 dem aus der Abstand zu den Objekten berechnet wird, bezogen auf die Bildbreite. Voraussetzung: "Objekt-Sortierung = Entfernung zu" SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 106 Zeichen an, die bei der Auswertung erwartet wird. Verwenden Sie ein "?" für jedes Zeichen und ein "\n" für jede Zeile. Beispiele "?????\n???\n": Insgesamt 8 Zeichen in zwei Zeilen. "??????????": Insgesamt 10 Zeichen, Anzahl Zeilen automatisch ermittelt SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 107: Match
MATCH-Aussage getrof- fen. Max. Vergleichs- Ein / Aus Anzahl der maximal zulässigen Vergleichsfehler. fehler Die Anzahl von Fehlern beim Vergleich mit dem • 1 ... 255 • Vergleichstext muss ≤ dem eingestellten Wert sein. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 108: N_Ok
• x: 1 ... 200 • Wenn Vergleich Ein / Aus "N_OK", wenn "MATCH = 0" ist. fehlschlägt Hinweis Nur wenn in der Gruppe "MATCH" "Reihenfolge vergleichen" aktiv ist, können Sie "Wenn Vergleich fehlschlägt" aktivieren. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 109: Format
%p0;%p1;%p2;%s; Über diesen Parameter legen Sie fest, wie das Formattext Formattext" Ergebnis jedes gefundenen Objekts formatiert werden soll. Schritt- siehe Tabelle "Schritt- %z;%s Über diesen Parameter legen Sie fest, wie das Formattext Formattext" Ergebnis des Locator-Schritts zusammengestellt werden soll. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 110 Nur wenn der Parameter "Max. Abweichung Position" in der Gruppe "MATCH" aktiviert ist, wird diese Qualität berechnet. %q54 Qualitätswert für die Positionstoleranz der Instanz Integer: 0 ... 100 Nur wenn der Parameter "Max. Abweichung Position" in der Gruppe "MATCH" aktiviert ist, wird diese Qualität berechnet. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 111 ßer als 99999 ms ist, wird 99999 ausgegeben. Anmerkung: Die für die Auswertung des gesamten Programms benötigte Zeit ist länger als die Summe der Auswertezeit der einzelnen Schritte. Dies ist unter ande- rem durch die Bildaufnahmezeit bedingt. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 112 Qualität berechnet. %q54 Qualitätswert für die Positionstoleranz der Instanz mit der niedrigsten Überein- stimmung Integer: 0 ... 100 Nur wenn der Parameter "Max. Abweichung Position" im Register "Ergebnis" akti- viert ist, wird diese Qualität berechnet. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 113 Falls Sie die vierstellige Darstellung gewählt haben oder keine Stellenzahl angege- ben haben und die Zykluszeit größer als 9999 ms ist, wird 9999 ausgegeben. Falls Sie die fünfstellige Darstellung gewählt haben und die Zykluszeit größer als 99999 ms ist, wird 99999 ausgegeben. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 114: Programmschritt "Ergebnis
Äquivalent zwischen "20H" und "7EH" liegt. Ausnahme: Falls Sie ein Prozentzeichen ausgeben wollen, müssen Sie hier "%%" eingeben. • Eingabe ausgewählter Steuerzeichen: Tabelle 5- 69 Steuerzeichen und ihre Bedeutung Steuerzeichen Bedeutung carriage return line feed tabulator SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 115 Formatiertes Ergebnis des angegeben Schritts UID des Bildes, bestehend aus 24 Groß-/Kleinbuchstaben, Ziffern, Unterstich oder Punkten. Die gleiche UID wird per MMI übertragen und kann dort als Teil des Dateinamens der abgespeicherten Bilder verwendet werden. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 116 Ausgabe: "Gesamtquali- tät#\rSymbolkontrast1;Kantenerkennung1;\rSymbolkontrast2;Kantenerkennung2;\r[ ...]Symbolkontrast10;Kantenerkennung10;\r#\rScan-Linie1;\rScan- Linie2;\r[…]Scan-Linie10;\r" Verifikationstyp Verifikationstyp (nicht normkonforme Belichtungseinstellungen oder unkalib- rierte Verifikation) ISO/IEC 29158 ISO/IEC 15415 AS9132 A ISO/IEC 16022 Siemens DPM ISO/IEC 15416 Qualitätsbewertung: • 1: Schlecht • 2: Ausreichend • 3: Gut SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 117 Dieser Binärwert hat eine Länge von 2 Bytes (little endian). Binär-Ergebnis des Lesevorgangs: Byte, in dem die Bits "IN_OP", "TRD", "RDY", "READ", "MATCH", "N_OK" entsprechend dem Statusbyte codiert sind. Die Belegung ist wie folgt: Bitposition Belegung Reserviert Aktueller Zustand des Trigger-Eingangs SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 118 QR Code PDF417 DotCode Code 128 Code 93 Code 39 Code 39 mit Prüfsum- Interleaved 2 of 5 Interleaved 2 of 5 with Check Sum Codabar EAN 13 EAN 8 UPC-A UPC-E Postnet PHARMACODE PHARMACODE 180° SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 119 Enthalten Formatierungsanweisungen Großbuchstaben, dann wird das Ergebnis als Grad oder Qualitätsstufe ausgegeben. Enthalten Formatierungsanweisungen Kleinbuchstaben, dann wird das Ergebnis als numerischer Wert ausgegeben. Tabelle 5- 71 Qualitätsklassen: Unkalibriert, ID-Genius Decoder (0) Formatierungs- Beschreibung anweisung Gesamt Qualität (O__) Symbolkontrast (SC_) Integer: 0 ... 100 SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 120 Integer: 0 ... 999 %q13 Prozentualer Blendenwert (unbewertet) Integer: 0, 50, 80 %q14 ECC-Stufe (unbewertet) Integer: 200 %q15 Höhe (unbewertet) Fixpunkt: 0,00 ... 9,99 %q16 Breite (unbewertet) Fixpunkt: 0,00 ... 9,99 %q17 Winkel (unbewertet) Integer: 0 ... 360 SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 121 Höhe (unbewertet) Fixpunkt: 0,00 ... 9,99 %q16 Breite (unbewertet) Fixpunkt: 0,00 ... 9,99 %q17 Winkel (unbewertet) Integer: 0 ... 360 %q34 Zellgröße in [mm] Fixpunkt: 0,01 ... 9,99 %q35 Zellgröße in Pixel Fixpunkt: 1,0 ... 99,9 SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 122 Tabelle 5- 75 Qualitätsklassen: AIM (ISO 16022) (4/E) Formatierungs- Beschreibung anweisung Gesamt Qualität (O__) Kontrast (SC_) Integer: 0 ... 100 Axiale Ungleichmäßigkeit (AN_) Fixpunkt: 0,00 ... 1,00 Unbenutzte Fehlerkorrektur (UEC) Fixpunkt: 0,00 ... 1,00 Druckabweichung X/Y (PGX/PGY) 2x Integer: -100 ... 100 SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 123 Integer: 0 ... 360 %q34 Zellgröße in [mm] Fixpunkt: 0,01 ... 9,99 %q35 Zellgröße in Pixel Fixpunkt: 1,0 ... 99,9 Tabelle 5- 76 Qualitätsklassen: Siemens DPM (5/F) Formatierungs- Beschreibung anweisung Gesamt Qualität (O__) Kontrast (SC_) Integer: 0 ... 100 Axiale Ungleichmäßigkeit (AN_) Fixpunkt: 0,00 ...
Seite 124 Integer: 0 ... 100 %Q24 Gesamte Scan-Linie (SL_) %Q25 Kantenerkennung (ED_) %Q26 Minimaler Kantenkontrast (MEC) %q26 Integer: 0 ... 100 %Q27 Defekte (DEF) %q27 Fixpunkt: 0,00 ... 1,00 %Q28 Decodierbarkeit (DEC) %q28 Fixpunkt: 0,00 ... 1,00 SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 125 Locator-Schrittes aktiviert ist, wird diese Qualität be- rechnet! %Q53 Qualitätsgrad für die Rotationstoleranz der Instanz "0 ... 4" bzw. "A ... F" Nur wenn der Parameter "Max. Abweichung Position" in der Gruppe "MATCH" aktiviert ist, wird diese Qualität berechnet. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 126: Fehlermeldungen
Qualitätsgrad des Qualitätsmerkmals "Axiale Ungleichmäßig- keit", gefilterter Ergebnis-String Ganzzahlige y-Koordinate des Codemittelpunkts relativ zum Bildmittelpunkt. 5.1.8.2 Fehlermeldungen In dieser Gruppe legen fest, welcher Text beim jeweils aufgetretenen Fehler im WBM angezeigt und über die Text-Schnittstelle ausgegeben wird. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 127 "01H" und "FFH" liegt ("%%" bewirkt die Aus- gabe des Prozentzeichens) • Formatierungsanweisungen für die Ausgabe von Variablen Folgende Formatierungsanweisung ist möglich: • "%s" steht für die textuelle Beschreibung der wahrscheinlichen Fehlerursache in englischer Sprache. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 128 "01H" und "FFH" liegt ("%%" bewirkt die Aus- gabe des Prozentzeichens) • Formatierungsanweisung für die Ausgabe von Variablen Folgende Formatierungsanweisungen sind mög- lich: • %s steht für die Ausgabe der Formatierungsan- weisung im Eingabefeld "Formattext", die den Fehler erzeugt hat. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 129 Wahrscheinliche Fehlerursachen bei einem Lesefehler Hinweis Fehlerursachen 4700 bis 4722 Fehlerursachen 4700 bis 4722 werden bei einem Verifikationsfehler auch im Verifikationsreport ausgegeben. Alle Verifikationsgrade werden im Report als "E" ausgegeben. Die Verifikationswerte entsprechen dem Fehlercode. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 130 Alle Bildaufnahmen wurden ohne Er- gebnis decodiert. 0014 Found m instead of the expected number of Im Schritt #n wurden bei einer Multicode- 1D/2D codes in step n Decodierung "m" statt der erwarteten Anzahl von Codes gefunden. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 131 Belichtungs-ROIs be- findet. 4709 Mean light outside of range in step n Der für ISO/IEC 29158 benötigte mittlere Hellig- keitswert liegt außerhalb des gültigen Bereichs (70 % ... 86 %) im Schritt #n. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 132 ISO/IEC 29158). 5000 Not enough resources to process step n Schritt #n konnte wegen fehlender Ressourcen (Speicher) nicht ausgeführt werden. 5001 No objects found in step n Locator: In Schritt #n wurden keine Objekte gefun- den. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 133 Locator: Die Position von Objekt m in Schritt #n step n liegt außerhalb der maximal erlaubten Abweichung. 5016 Rotation tolerance exceeded for object m in Locator: Der Drehwinkel von Objekt m in Schritt #n step n liegt außerhalb der maximal erlaubten Abweichung. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 134: Bild- Und Ergebnisanzeige
Sind mehrere Codes zu verifizieren, sollte das Belichtungs-ROI nur den "mittigsten" Code enthalten. Die Verifikation mehrerer Codes in einem Schritt entspricht jedoch nicht den Vorgaben des Standards. Filmstreifen Unterhalb des aktuell angezeigten Bildes werden jene Bilder angezeigt, die zuletzt gespeichert wurden. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 135: Bild- Und Ergebnisdarstellung
In dieser Gruppe legen Sie die Einstellungen für die Bild-Anzeige fest. Tabelle 5- 83 Bild-Darstellung Parameter/ Beschreibung Schaltfläche Quelle Auswahl der Bildquelle Live-Bild anzeigen Einschränkung: Diese Funktion kann ausschließlich im Status "Bearbeiten" durchgeführt (kontinuierlich) werden. Zeigt kontinuierlich das Live-Bild in der Bildanzeige an. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 136 Einschränkung: Diese Funktion kann nicht im Status "Stopp" durchgeführt werden. Speichert das aktuell angezeigte Bild auf Ihrem PC. Ist der Parameter "Bild verbessern" ein- geschaltet, wird zusätzlich das verbesserte Bild gespeichert. Bildschärfe Aktiviert die Anzeige zur Beurteilung der Schärfeeinstellung. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 137 Bilanzwert. Der Bilanzwert wird als ausgefüllter Balken und als Prozentwert angegeben. Zoom Mit Hilfe des Zoom-Balkens können Sie die Bildanzeige skalieren. Mit Hilfe des Mini-Bilds unterhalb des Zoom-Balkens können Sie feststellen, in welchem Bild-Ausschnitt der Bildanzeige Sie befinden. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 138: Ergebnis-Darstellung
Name Such-ROI Ergebnis-ROI's: • Name Ergebnis-ROI • Ergebnis-Text Decoder Einschränkung: Das Lesegerät befindet sich nicht im Status "Start" (RUN). Filter-Auswahl Folgende Filter stehen je nach gewählter Aufgabe und aktiven Einstellungen zur Verfügung: Filter-Bild: • Filterung SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 139 Nur wenn die letzte Bildaufnahme bzw. die parametrierte Bildaufnahmean- zahl im Bildaufnahmemodus "Scannen" bereits abgeschlossen ist, sind die Trigger-Signale gültig. Hinweis: Temporäre Fehler können über die Seite "Info > Diagnose > Datensätze Rücksetzen" gelöscht werden. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 140 Absolute und relative Anzahl der Bildauswertungen, in denen die parametrierte Obergrenze der Zykluszeit überschritten wurde. X-Position X-Position des Mittelpunkts des ersten Ergebnisses relativ zur Bildmitte. Normiert auf die volle Auflösung für das aktuelle Bild. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 141: Genauigkeit Der Geometrie-Messwerte
Fall, wenn das Lesegerät nahezu senkrecht über der Fläche des Codefeldes steht (Blickwinkel 75° bis 90°). Gewölbte Oberflächen haben grundsätzlich einen negativen Einfluss auf den Blickwinkel-Messwert. Da diese Messwerte nur als Nebenprodukt eines erfolgreichen Leseversuchs entstehen, werden im "N_OK"-Fall keine Messwerte ermittelt bzw. ausgegeben. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 142 Applikation 5.1 EasyStart/Programm SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 143: Einstellungen
Binär betrachtet, muss xxx.yyy.zzz von links her gese- hen aus Einsen ohne Lücke und von rechts her gese- hen aus Nullen ohne Lücke bestehen. Bsp.: 11111111.10100000 ist nicht erlaubt. Beachten Sie außerdem: zzz ≤ 254 SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 144 Anforderung an die IP-Adresse Die IP-Adresse des optischen Lesegeräts muss sich im selben Subnetz wie die IP- Adresse des Kommunikationspartners befinden. Beachten Sie, dass Sie die IP-Adresse für die Schnittstelle "X2 LAN2" ausschließlich über das WBM festlegen können. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 145 Zahlen und "-". Die Zeichenkette muss den Konven- tionen des "Domain Name System" (DNS) genügen. PROFINET IO Hinweis Änderungen während des PROFINET IO-Betriebes Während des PROFINET IO-Betriebes dürfen IP-Adresse und Devicename des Lesegeräts nicht manuell geändert werden. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 146 16 Bits liegt das low byte an der niederwertigen Bytestelle.) In dieser Gruppe stellen Sie die Übertragungsgeschwindigkeit zum Kommunikationsmodul ein. Tabelle 6- 4 CM Parameter Mögliche Werte Vorbelegung Beschreibung Übertragungsge- 115200 Übertragungsgeschwindigkeit der RS422-Schnittstelle • 19200 schwindigkeit in [bit/s] • 57600 • 115200 SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 147 Die Belegung ist wie folgt: Formatierungsan- Bitposition Belegung weisung %b zur Ausgabe des Binä- Reserviert rergebnisses. Aktueller Zustand des Trigger- Eingangs N_OK MATCH READ IN_OP Dieser Binärwert kann einen Wert haben, dem kein darstellbares Zeichen entspricht, z. B. 0 SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 148 Die Belegung ist wie folgt: Formatierungsan- Bitposition Belegung weisung %b zur Reserviert Ausgabe des Binä- rergebnisses. Aktueller Zustand des Trigger- Eingangs N_OK MATCH READ IN_OP Dieser Binärwert kann einen Wert haben, dem kein darstellbares Zeichen entspricht, z. B. 0 SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 149 Ist das Optionskästchen deaktiviert, sind schreibende Zugriffe nicht erlaubt und das Feld "Community String schreibend" wird ausgegraut dargestellt. Community-String schreibend Sie geben die Zeichenkette vor, die als Kennwort einer SNMP-Übertragung dienen soll und einen schreibenden Zugriff ermöglicht. Die Standardeinstellung für diesen Community-String ist "private". SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 150 1. CustomGUI die Verbindung beendet. Feste IP-Adresse Nur die an dieser Stelle eingestellte IP-Adresse ist in der Lage mit der WebAPI zu kommunizieren. Zugriff gesperrt WebAPI-Schnittstelle ist deaktiviert. Kein Zugriff durch CustomGUI möglich außer Beobachtungsfunktionen. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 151: Beziehungen Und Abhängigkeiten Der Parameter
"Devicename" dem "Hostname". 6.1.2 Verwendung In diesem Bereich legen Sie die Signal- und Kommunikationswege fest. Z. B.: • Über welchen Weg Signale zum Lesegerät gelangen. • Über welchen Kommunikationsweg der gegebenenfalls modifizierte Ergebnis-String ausgegeben wird. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 152: Verbindung
Eingabefeld "IP-Mode" in dem Menü "Kommunikation > Schnittstellen" Hinweis Der Ergebnis-String kann nur dann über PROFINET IO ausgegeben werden, wenn Sie in der Klappliste "Steuerung" (siehe unten) den Wert "PROFINET IO" eingestellt haben. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 153 PROFINET IO-Schnittstelle ausgegeben. Hinweis Damit Sie ein Ergebnis erhalten, stellen Sie im IP- Mode "PROFINET IO (Ident-Profil)" die Ergebnis- bits im Programmformattext (%b) ein. Die alleinige Auswahl "PROFINET IO" an dieser Stelle liefert kein Ergebnis SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 154 Wert "CM" eingestellt haben. • RS232: Steuern über die RS232-Schnittstelle Eine Übersicht über die Kommandos finden Sie in der Betriebsanleitung "SIMATIC MV500" im Kapitel "Steuerung über TCP/IP und RS232". • TCP: Steuern über die TCP-Schnittstelle Eine Übersicht über die Kommandos finden Sie in der Betriebsanleitung "SIMATIC MV500"...
Seite 155: Diagnoseübertragung
Übertragung von Bildern bzw. Datensätzen Wenn Sie unter "Einstellungen > Optionen > Diagnose & Überwachung > Report" die Pufferart "Stapel" eingestellt haben, werden nur so lange Bilder bzw. Datensätze übertragen, bis der Stapel voll ist. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 156 Diagnosebilder und Datens- ätze. Können die Daten nicht in der zur Verfügung stehenden Zeit auf den angebundenen Server übertra- gen werden, geht die SIMATIC MV500 mit einem Transmit-Fehler in den Stopp-Zustand. Stellen Sie daher in dieser Betriebsart sicher, dass die Ethernet-...
Seite 157: Erlaubte Kombinationen Für Text- Und Steuerungseinstellungen
In diesem Bereich legen sie Zuordnungen der Digitalein- und Digitalausgänge, sowie für die Signal-Pegel fest. DI/DO-Signale Das Lesegerät verfügt über Digitalein- und Digitalausgänge, von denen einige frei belegt werden können. In dieser Gruppe weißen Sie die DI/DO-Signale den Digitalein- und Digitalausgängen zu. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 158: Pegel Unbenutzter Digitaleingänge
Die nachfolgende Tabelle zeigt, was passiert, wenn der Pegel eines unbenutzten Digitaleingangs auf "High" gesetzt wird. Tabelle 6- 14 Pegel unbenutzter Digitaleingänge Signal Beschreibung DISA Die Konfiguration über das WBM ist gesperrt. Statusanzeigen werden weiterhin angezeigt. Rücksetzen eines Fehlers SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 159: Optionen
Wählen Sie die verwendete Lampe unter "Einstellungen > Optionen > Beleuchtung" aus. Nur so stellt der interne Überlastschutz die Einhaltung der Grenzwerte für Tastgrad und maximaler Blitzdauer sicher. Eine falsch ausgewählte Lampe kann zu deren Überlastung und längerfristiger Zerstörung führen. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 160 Wählen Sie "Andere", um eine nicht in der Liste aufgeführte Lampe zu beschreiben und Keine • Keine auszuwählen. • Andere • Wählen Sie "Keine", wenn Sie keine interne • <Artikelnummer> oder externe Lampe verwenden möchten. externer Lampe SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 161 Lampe im Mittel in maximal 5 % der Zeit an, und zu 95 % der Zeit ausgeschaltet sein muss. Die interne Lampenüberwachung stellt anhand dieses Wertes sicher, dass die angeschlossene Lampe nicht überlastet wird. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 162: Diagnose & Überwachung
Lampe ohne Änderung der Para- meter wieder anschließen und in den Beleuchtungsoptionen auswählen, wird die Kalibrierung wieder ablauffähig. 6.2.2 Diagnose & Überwachung In diesem Bereich legen Sie fest, welche Informationen zu Diagnosezwecken gespeichert werden sollen. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 163: Protokollierung
Wenn der Puffer 50 Einträge (SIMATIC MV500 U/X: 30 Einträge) enthält, werden die Einträge 1, 2, ... überschrieben. • Stapel Wenn der Puffer 50 Einträge (SIMATIC MV500 U/X: 30 Einträge) enthält, er- folgen keine weiteren Einträge. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 164 Stapel: Wenn der Puffer 15 000 Einträge ent- hält, erfolgen keine weiteren Einträge. ☐ / ☑ Match-String- Mit dem Befehl "Match-String schreiben" bzw. ☑ Telegramme "Triggersynchrones Match-String schreiben" emp- fangene Telegramme werden im Diagnosereport ausgegeben. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 165 Hier legen Sie fest, ob im Auswertebetrieb auf der • Auto Seite "Auswerten" ein Live-Bild angezeigt werden • soll: • • Aus: kein Live-Bild • An: Live-Bild wird angezeigt • Auto: Live-Bild wird lastabhängig angezeigt SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 166 Während ein Fehlerbild im Festspeicher abgespeichert wird, sind die Bedienung des Lesegeräts sowie die Steuerung über ein Automatisierungssystem grundsätzlich möglich. Sie erfolgen aber verzögert, da das Speichern von Bilddaten auf dem Festspeicher relativ lange dauern kann. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 167: Extras
In diesem Bereich legen Sie fest, welche Zusatzfunktionen Sie für die Bildauswertung verwenden wollen. • Verknüpfen von bis zu fünf Programmen zu einer Auswertesequenz • Festlegen spezieller Verifikationseinstellungen • Festlegen von "CONNECT"- und "READ"-Einstellungen • Festlegung von Einstellungen zur Datensicherung SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 168 • Programmsequenz 1: Enthält Programm 1 und 2 • Aufgenommenes Bild enthält vier Codes vom Typ "DMC". Die Auswertung beginnt mit Programm 1, das ein OK-Ergebnis hat, da zwei Codes decodiert werden können. Die Auswertung wird beendet und das Ergebnis ausgegeben. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 169 Alle in der Programmsequenz enthaltenen Programme werden nacheinander ausge- wertet. Für jedes Programm wird das Ergeb- nis ausgegeben. Einschränkung: Diese Einstellung wird im PROFINET-Betrieb mit Ident-Profil oder beim Betrieb über ein CM nur unterstützt, wenn "Trigger-Quelle" = "DI/DO". SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 170 Programme drei Bildpuffer zugeteilt. Die An- zahl der für die Auswertung verfügbaren Bildpuffer kann im Bedarfsfall durch die Reduktion der Puffer- größe des Diagnosebildspeichers erhöht werden ("Op- tionen > Diagnose & Überwachung > Protokollierung > Bild > Puffergröße"). SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 171 • Bei Ergebnisausgabe "Bestes Leseergebnis": Aufgenommenes Bild enthält vier Codes vom Typ "DMC". Wenn Programm 1 die höhere Qualität liefert, wird ein Ergebnis mit zwei DMCs ausgegeben, obwohl vier DMCs im Bild waren und gelesen wurden. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 172 Beschreibung ☐ ☐ / ☑ Master-Lesegerät Festlegung, ob dieses Lesegerät in einer Scan- nerportal-Anwendung die Funktion des Master- Lesegeräts übernehmen soll. Über das Master-Lesegerät erfolgt die Kommu- nikation mit dem übergelagerten System (z. B. Steuerung). SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 173 Extras". Die Darstellungsform "A, B, C, D, F" steht aus Kompatibilitätsgründen zur Verfügung. Üblich ist die Darstellung als "4, 3, 2, 1, 0". Die Auswahl der Darstellung beeinflusst in keiner Weise das Ergebnis der Verifikation. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 174: Bedienung Am Gerät
Sie den "CONNECT"-Tasters gedrückt, das Lesegerät über die Ethernet- Schnittstelle mit dem PC. Die Verbindung wird umgehend aufgebaut. Sobald die Ver- bindung aufgebaut wurde, wird dies durch eine dauerhaft grün leuchtende "CONNECT"-LED angezeigt. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 175 Ringlichts werden automatisch mehrere Be- leuchtungsszenarien durchlaufen, in denen die verschiedenen LEDs an-/ausgeschaltet werden. Dadurch können ggf. Reflexionen auf spiegelnden Objekten reduziert werden. • Aus: Die Beleuchtungsszenarien werden nicht durchlaufen. Stattdessen werden die im Quellprogramm eingestellten LED- Segmente verwendet. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 176 Einstellungen kompatibel) Zielprogramm Nächstes freies Pro- Auswahl des Zielprogramms des optischen • Nächstes freies gramm Lesegeräts welches durch Drücken des Programm "READ"-Tasters standardmäßig überschrieben • Aktuelles Pro- wird. gramm • • • • SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 177: Automatische Datensicherung
Freizuhaltender Speicherplatz auf der MicroSD-Karte Speichergröße 250 ... 1 000 000 MB Legt fest, wieviel Speicherplatz auf der MicroSD-Karte freigehalten werden soll. Nach jeder durchgeführten Sicherung wird der freie Speicher auf der MicroSD-Karte überprüft, und ggf. alte Datensicherungen gelöscht. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 178: Sicherheit
"Programm speichern"), sind in diesem Fall über ein Automatisierungssystem nicht mehr möglich. Wenn das Lesegerät nicht von einem Automatisierungssystem gesteuert wird, sind alle anderen Aufgaben (Einrichten, Auswerten, Info und Stopp) immer anwählbar. In diesem Fall ist "DISA" nicht gesetzt. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 179: Erweiterter Zugriff
6.3 Sicherheit Erweiterter Zugriff Durch Aktivieren des Optionskästchens "Erweiterter Zugriff zulassen" können erweiterte Diagnose- und Servicefunktionen für den Siemens-Support aktiviert werden. Der Zugriff kann nur von einem angemeldeten Benutzer mit der Berechtigung "Administrator" aktiviert werden und ist mit Werkseinstellungen deaktiviert.
Seite 180 Beachten Sie, dass es bei den Secure-Hash-Algorithmen "SHA1" oder "SHA224" zu Kompatibilitätsproblemen mit Ihrem Webbrowser kommen kann. Für die Felder "Inhaber/Antragsteller" (Subject) und "Aussteller" (Issuer) des Gerätezertifikates und ggf. der mitinstallierten Ausstellerzertifikate gilt: Der "Distinguished Name" (DN) muss eine Komponente "CN" (Common Name) enthalten. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 181 Es sollten auch die Felder "Alternativer Antragstellername" (DNS in "X509v3 Subject Alternative Name"), Stellenschlüsselkennung (keyid in "X509v3 Authority Key Identifier") und "Schlüsselkennung des Antragstellers" ("X509v3 Subject Key Identifier") belegt sein. Dies erleichtert die Vertrauenswürdigkeitsprüfung durch den Webbrowser. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 182: Benutzerverwaltung
Dadurch stellen Sie sicher, dass niemand unbefugt Zugriff auf das WBM erhält. Sie können die Zeitspanne bis zur automatischen Abmeldung selbst festlegen. Wenige Sekunden vor der automatischen Abmeldung wird über ein Dialogfenster auf die bevorstehende Abmeldung hingewiesen. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 183: Benutzerprofile
Ändern Sie aus Sicherheitsgründen unbedingt die Passwörter des Auslieferungszustands: • Verwenden Sie nur sichere Passwörter. • Um den Zugriff auf die Benutzerverwaltung und die Sicherheitseinstellungen für die Zukunft zu gewährleisten, bewahren Sie die Passwörter sicher auf. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 184 Einstellungen 6.4 Benutzerverwaltung Die folgende Tabelle gibt die Voreinstellungen der Passwörter an. Tabelle 6- 34 Voreinstellungen der Passwörter Benutzer Default-Passwort Service Service User1 User1 Admin Admin SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 185: Gerät
Durch Klicken auf die Schaltfläche "Öffnen" öffnet sich eine Web- seite mit sämtlichen Bildern des Bildpuffers (inkl. dem einen per- sistent gespeicherten Bild, falls Sie das Optionskästchen "mit persistenten" aktiviert haben). Durch Klicken auf eines dieser Bil- der wird das Bild vergrößert angezeigt. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 186: Datensätze
ADJUST, Selbsttest, etc.) • Steuerung: Änderung der Kontrolle des Lesegeräts (Kontrolle durch WEB, CPU) • Diagnose: Änderungen, die sich auf die Diagnose auswirken, z. B. Änderung der Diagnoseoptionen, Abholen eines Zeitstem- pels von einem SNTP-Server. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 187 • Warten Sie ab, bis der Speichervorgang des Diagnosepakets vollständig abgeschlossen ist. • Ein Abbruch des Speichervorgangs über die entsprechende Browser-Funktion hat keinen Einfluss auf den Übertragungsvorgang des Lesegeräts: Sie müssen warten, bis das Lesegerät das Diagnosepaket vollständig übertragen hat. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 188: Persistente Datensätze
Eine Vorschau zeigt Ihnen das zu erwartende Resultat an. 5. Falls Sie noch das Datenformat der einzelnen Spalten festlegen möchten, klicken Sie erneut auf die Schaltfläche "Weiter". 6. Durch Klicken auf die Schaltfläche "Fertigstellen" bringen Sie die Tabelle in das gewünschte Format. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 189: System
Beachten Sie, dass das Laden der vollständigen Geräte-Konfiguration einige Minuten in Anspruch nehmen kann. Über den Verlauf des Ladevorgangs werden Sie über das WBM informiert. Um eine reibungslose Funktion sicherzustellen, darf das Lesegerät in dieser Zeit nicht bedient werden. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 190 – Diese Einstellung wirkt sich ebenfalls auf die PROFINET IO-I&M-Daten, die über die Steue- rung geschrieben werden, aus. Löschen Mit Hilfe dieser Funktion können Sie bestehende MV500 XML-Parameter-Dateien, die auf der MicroSD-Karte gespeichert sind, löschen. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 191: Ausgabestand
Mit Hilfe dieser Funktion können Sie im Problemfall ein Diagnosepaket auf den angeschlossenen PC übertragen (Ordner: "Favoriten > Downloads"). In dem Diagnosepaket werden interne Abläufe des Lesegeräts gespeichert. Das Diagnosepaket wird für die Service-Unterstützung durch Siemens-Fachpersonal benötigt. Ausgabestand Hinweis Mit Automation License Manager auf das Lesegerät übertragene Lizenzen Mit dem Automation License Manager (ALM) auf das Lesegerät übertragene Lizenzen...
Seite 192 Mit Hilfe dieser Funktion können Sie die aktuell im Lesegerät verwendete CustomGUI auf einem angeschlossenen PC speichern (Ordner: "Favoriten > Downloads"). Laden Mit Hilfe dieser Funktion können Sie die aktuell im Lesegerät verwendete CustomGUI durch eine gespeicherte CustomGUI ersetzen. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 193: Anpassung
Klicken Sie auf die Schaltfläche, um alle Dialoge im Menü "Einstellun- gen" auszublenden. Hilfe In dem Menü "Hilfe" erhalten Sie Informationen zu den optischen Lesegeräten SIMATIC MV500, zum WBM, sowie Links zu relevanten Dokumenten und zum Siemens Industry Online Support. SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
Seite 194 Gerät 7.4 Hilfe SIMATIC MV500 Bedienhandbuch, 08/2020, C79000-G8900-C495-04...
