Projektieren des mechanischen Aufbaus
Maximalausbau Bild 2-5 zeigt als Beispiel die Anordnung der Baugruppen in einem vierzei-
auf vier Baugrup-
ligen M7-300-Aufbau.
penträgern
Der Baugruppenträger 0 ist mit Zentral-, Anschaltungsbaugruppe, 7 Signal-
baugruppen und einer Massenspeicherbaugruppe (MSM 378) bestückt. Alle
anderen Baugruppenträger sind mit je einer Anschaltungsbaugruppe und 8
Signalbaugruppen bestückt.
Baugruppenträger 3
Baugruppenträger 2
Baugruppenträger 1
Baugruppenträger 0
PS

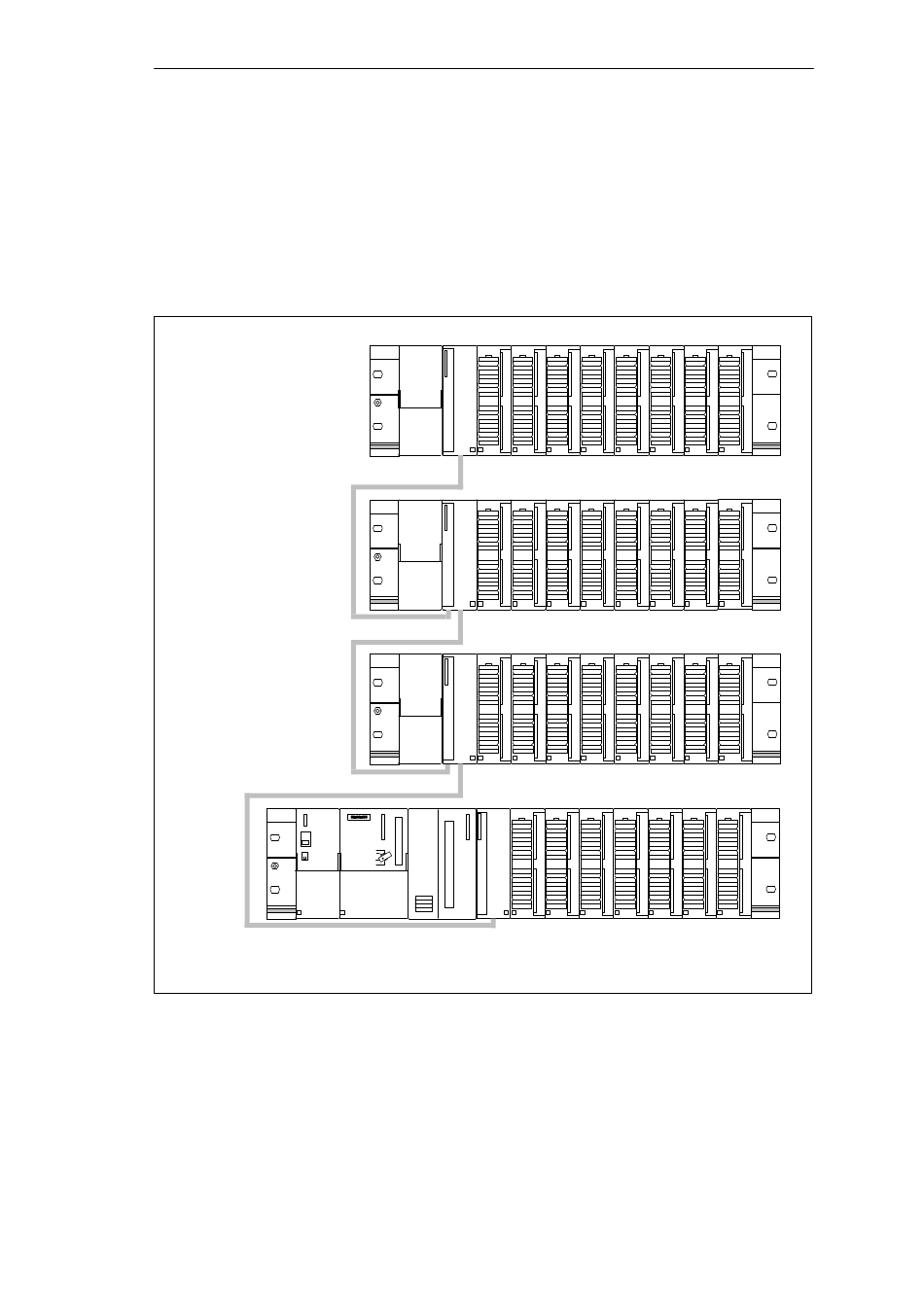

Bild 2-5 M7-300-Aufbau auf 4 Baugruppenträger
2-12
IM Verbindungsleitung 368
IM Verbindungsleitung 368
IM Verbindungsleitung 368
CPU MSM IM SMs
