Montieren eines M7-300
5.4

Montage der Baugruppen auf die Profilschiene

Reihenfolge der
Um die Baugruppen auf die Profilschiene zu montieren, gehen Sie in folgen-
Montage
der Reihenfolge vor:
1. Stecken Sie den Busverbinder auf die Baugruppe bzw. auf die letzte Bau-
2. Hängen Sie die Baugruppe oder den Baugruppenverbund in die Profil-
3. Schrauben Sie die Baugruppe bzw. alle Baugruppen des Baugruppenver-
4. Montieren Sie die nächste Baugruppe nach den Schritten 1 bis 3.
5. Stecken Sie den Schlüssel in die Zentralbaugruppe, nachdem Sie alle
Im folgenden sind die einzelnen Schritte der Baugruppenmontage erläutert.
Busverbinder auf
Zwischen Stromversorgungsbaugruppe und Zentralbaugruppe wird kein Bus-
Baugruppe
verbinder gesteckt.
aufstecken
Die Zentralbaugruppe mit ihren Erweiterungen haben Sie schon bei der Mon-
tage der Erweiterungen mit Busverbindern ausgestattet.
Wenn Sie bei einer Zentralbaugruppe mit Erweiterungen nachfolgend weitere
Baugruppen montieren möchten, stecken Sie einen Busverbinder wie in Bild
5-7 dargestellt auf die letzte Erweiterung.
CPU 388-4

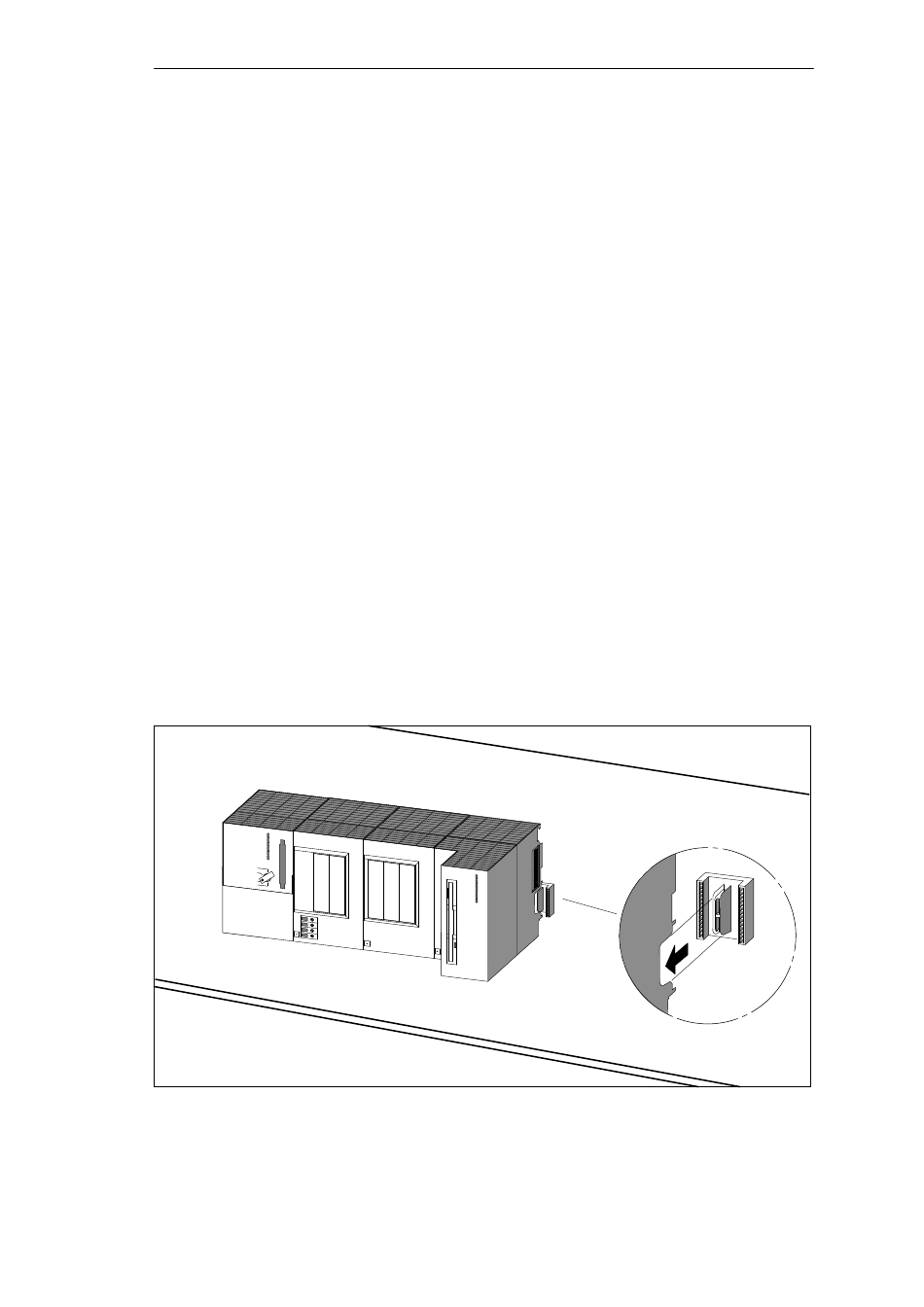

Bild 5-7 Busverbinder auf Baugruppe stecken
5-12
gruppe eines Baugruppenverbunds aus Zentralbaugruppe und Erweiterun-
gen.
schiene ein und schwenken Sie diese(n) nach unten.
bunds fest.
Baugruppen montiert haben.
EXM 378-2
EXM 378-3
MSM 378
