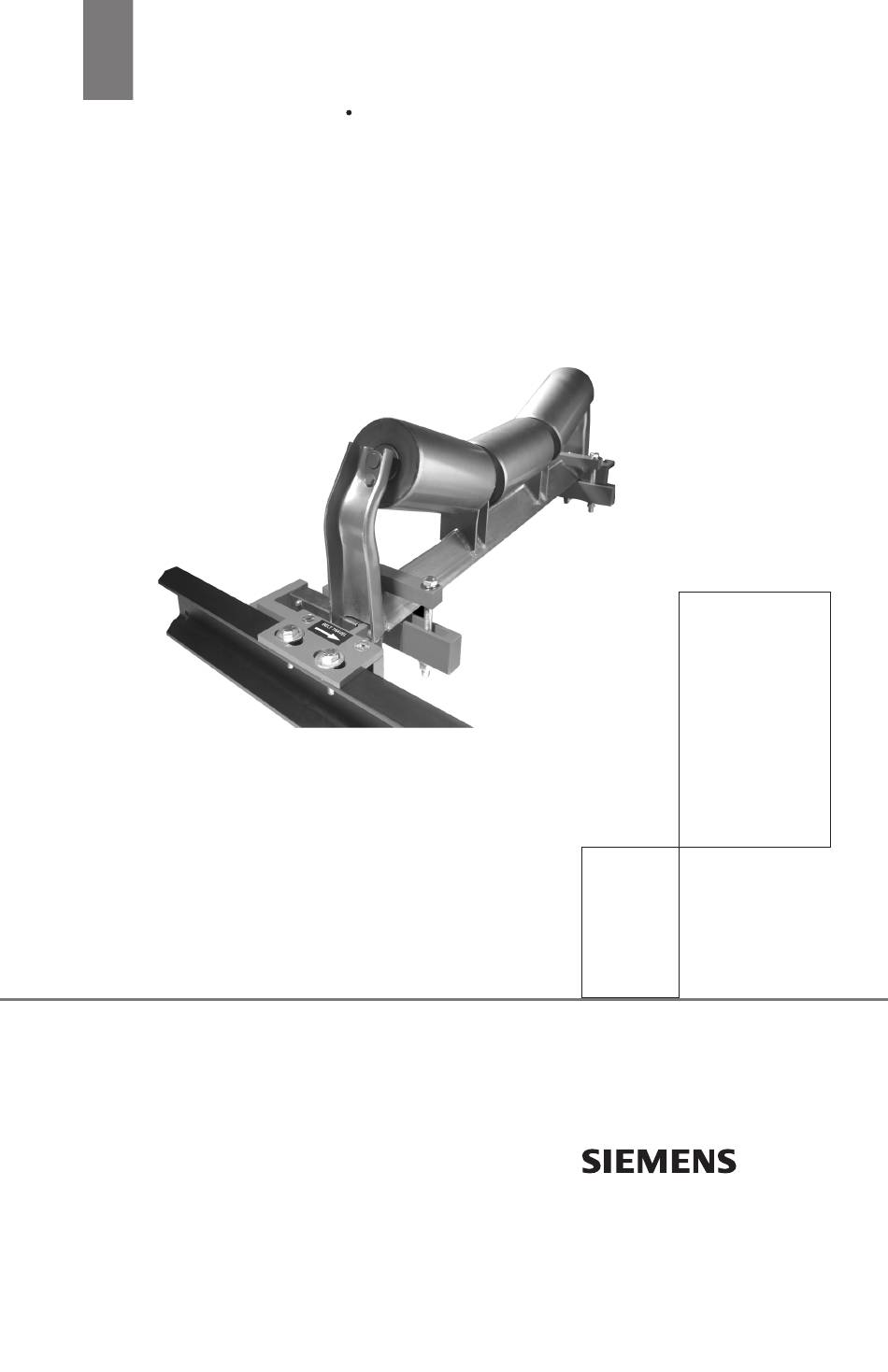

Siemens milltronics MCS Montageanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Siemens milltronics MCS
Inhaltszusammenfassung für Siemens milltronics MCS
- Seite 24 Page 20 MCS Belt Scale – INSTRUCTION MANUAL 7ML19985HN61...
-
Seite 25: Milltronics Mcs Bandwaage
Milltronics MCS Bandwaage Die Milltronics MCS ist eine kompakte, robuste Bandwaage mit Edelstahlwägezellen für den Einsatz an mobilen Brechern und Siebanlagen für Zuschlagstoffe. Zur MCS Bandwaage gehört: • zwei getrennte Wägemodule mit jeweils einer Wägezelle • ein Bügel für Testgewichte, der auf die Wägerollenstation des Kunden montiert wird... -
Seite 26: Technische Daten
• Flach bis 35° Muldung • Bis zu 45° mit verringerter Genauigkeit Durchmesser der Rollenstationen • 100 bis 150 mm (4 bis 6") Größe, die normalerweise für den Einsatz an mobilen Brechern verwendet wird Seite 22 Milltronics MCS Bandwaage – BETRIEBSANLEITUNG 7ML19985HN61... -
Seite 27: Explosionsgefährdete Bereiche
Anschluss (zum Messumformer) • < 150 m (500 ft) 6-adrig geschirmtes Kabel, 18 AWG • > 150 m (500 ft.) bis 300 m (1000 ft.) 8-adrig geschirmtes Kabel, 20 AWG Zulassung • CE 7ML19985HN61 Milltronics MCS Bandwaage – BETRIEBSANLEITUNG Seite 23... -
Seite 28: Betrieb
Betrieb Die MCS Bandwaage arbeitet in Verbindung mit einem bereits vorhandenen, muldenför- migen Gurtförderer und einem Siemens Milltronics Messumformer. Das Material wird auf dem Fördergurt über die Bandwaage hinweg befördert und übt dabei über den Gurt und die Rollenstation eine lastproportionale Kraft auf die Wägezellen aus. -
Seite 29: Abmessungen
Bereich von +0,75 mm (1/32”) bis 0 mm (0“) mit der Wägerolle ausgerichtet werden. Rollenstation Ansicht von (kundenseitig, z. B. vorne CEMA Ausführung) 75 mm 10 mm (2,95”) (0,39”) 95 mm (3,74”) kunden- seitiger Holm Transportsicherungen 150 mm passend (5,91”) bis 1200 mm (48”) Gurtbreite 7ML19985HN61 Milltronics MCS Bandwaage – BETRIEBSANLEITUNG Seite 25... -
Seite 30: Sicherheitsvorkehrungen Bei Der Installation
Nicht auf die Waage stehen oder lehnen. • Heben Sie die Waage nur an ihren Wägeblöcken an. Die Waage nicht an den Befestigungsbügeln ihrer Rollenstation anheben. • Die Waage darf keinen Schlägen oder harten Stößen ausgesetzt werden. Seite 26 Milltronics MCS Bandwaage – BETRIEBSANLEITUNG 7ML19985HN61... -
Seite 31: Einbauort
Einbauort Der ideale Einbauort der Siemens Milltronics Bandwaage hängt vom Gurtfördersystem ab. In diesem Abschnitt finden Sie Richtlinien, um den Einbauort der MCS zu bestimmen. Mobile Brecher Da die MCS strapazierfähig und platzsparend ist, ist ihr Einsatz an mobilen Brechern möglich. -
Seite 32: Empfehlung
Auf Förderern mit Rollenstationen einer 35° Muldung müssen mindestens zwei feste, 35° gemuldete Rollenstationen und eine 20° Station zwischen Bandwaage und Antriebstrommel angebracht werden. mind. 4 Zwischenräume 35° Rollenstationen 20° Rollen- Antriebs- station trommel 35° Rollen- stationen Bandwaage Seite 28 Milltronics MCS Bandwaage – BETRIEBSANLEITUNG 7ML19985HN61... - Seite 33 Beim Einbau einer Waage in der Nähe der Antriebstrommel sollte der vertikale Versatz deshalb maximal 13 mm (½”) zwischen der Oberkante der Antriebstrommel und der Mittelrolle der benachbarten Tragrolle betragen. maximal 13 mm (1/2”) 20° Rollenstation, Antriebstrommel Mittelrolle 7ML19985HN61 Milltronics MCS Bandwaage – BETRIEBSANLEITUNG Seite 29...
- Seite 34 Zugkraft auf das Band ausüben, welche von der Waage als Gewichtskraft des Materials erfasst wird. Empfehlung: Installieren Sie die Bandwaage nicht innerhalb einer Spanne von 9 m (30 ft) von Pflugabstreifern oder ähnlichen Geräten, die das Material oder den Gurt berühren. Seite 30 Milltronics MCS Bandwaage – BETRIEBSANLEITUNG 7ML19985HN61...
-
Seite 35: Randleisten Und Seitenführungen
Applikationen dieser Art erfordern deshalb besondere Beachtung. Empfehlung: Wenn Sie die MCS an einem Abwurfband installieren möchten, wenden Sie sich bitte an Ihre Siemens Milltronics Vertretung. Bandschleifenwagen Bandschleifenwagen sind seltener als Steigbänder, ihr Einfluss auf die Bandwaagen ist jedoch ähnlich. -
Seite 36: Vorgehen Beim Einbau
• Querträger wie abgebildet abschneiden, um bei Belastung einen Spielraum zu gewährleisten. • Maximal zulässige Trägerbreite zur Anpassung an die MCS: Gewinkelter Träger: 75 mm (3”) Träger mit U-Profil: 100 mm (4”) Seite 32 Milltronics MCS Bandwaage – BETRIEBSANLEITUNG 7ML19985HN61... - Seite 37 Seite 25.) Setzen Sie die Waage auf den Holm des Förderbandes. Die Pfeile auf den Wägeblöcken müssen in Förderrichtung zeigen (ablaufseitige Tragrollen). Klemmen Sie die angepasste Rollenstation auf die Waage. Klemm- halterungen 7ML19985HN61 Milltronics MCS Bandwaage – BETRIEBSANLEITUNG Seite 33...
-
Seite 38: Ausrichtung Der Rollenstationen
Transportschutz in gelöster Stellung Überlastschutz Abstand 0,5 mm (0,02”) • Bewahren Sie die Anschläge und Schrauben für spätere Wartungseingriffe, oder wann immer ein Schutz der Wägezellen erforderlich ist, an einem geeigneten Ort auf Seite 34 Milltronics MCS Bandwaage – BETRIEBSANLEITUNG 7ML19985HN61... - Seite 39 Installieren Sie den Geschwindigkeitssensor gemäß der Beschreibung in der Betriebsanleitung des Geschwindigkeitssensors. Schließen Sie den Geschwindigkeitssensor und die MCS an den Messumformer für Bandwaagen an. Nähere Angaben finden Sie in der Betriebsanleitung des Messumformers und der Anschlusszeichnung. 7ML19985HN61 Milltronics MCS Bandwaage – BETRIEBSANLEITUNG Seite 35...
-
Seite 40: Anschluss
Anschluss Förderrichtung Wägezelle Wägezelle „A“ „B“ Wägezelle Wägezelle „A“ „B“ am Holm montierter Anschlusskasten (kundenseitig) Seite 36 Milltronics MCS Bandwaage – BETRIEBSANLEITUNG 7ML19985HN61... -
Seite 41: Kalibrierung
Kalibrierung in Verbindung mit dem Messumformer vorzunehmen. Anweisungen zur Programmierung und Kalibrierung finden Sie in der Betriebsanleitung des Messumformers. Unter www.siemens-milltronics.com können alle Betriebsanleitun- gen gratis heruntergeladen werden. Kalibrieren Sie die Waage mit den mitgelieferten Kalibriergewichten. Mit Materialtests kann anschließend eine optimale Genauigkeit erreicht werden. -
Seite 42: Prüflast
Der Nullabgleich wird durchgeführt, wenn der Gurtförderer gut eingelaufen ist und seine natürliche Form angenommen hat (10 bis 20 Minuten). Führen Sie den Nullabgleich bei leerlaufendem Band unter Beachtung der Vorschriften in der Betriebsanleitung des Messumformers durch. Seite 38 Milltronics MCS Bandwaage – BETRIEBSANLEITUNG 7ML19985HN61... -
Seite 43: Materialtest
Granulaten sind die Anschläge der Wägezellen regelmäßig auf Ablagerungen zu prüfen. Eventuelle Ablagerungen müssen entfernt werden, um eine ungehinderte Bewegung der Wägezellen zu gewährleisten. Hinweis: Bei Wartungseingriffen, oder wann immer ein Schutz der Wägezellen erforderlich ist, muss der Transportschutz wieder installiert werden. 7ML19985HN61 Milltronics MCS Bandwaage – BETRIEBSANLEITUNG Seite 39... - Seite 44 Seite 40 Milltronics MCS Bandwaage – BETRIEBSANLEITUNG 7ML19985HN61...
