Adressieren der M7-300-Baugruppen
Beispiel für Ana- Bild 3-5 zeigt exemplarisch, welche Default-Kanaladressen sich ergeben,
logbaugruppen
wenn eine Analogbaugruppe auf Steckplatz 4 steckt. Sie sehen, daß bei einer
Analogein-/ausgabebaugruppe die Analogeingabe- und die Analogausgabeka-
näle ab der gleichen Adresse, der Baugruppenanfangsadresse, adressiert wer-
den.
Steckplatznummer 3 ist nicht vergeben, da in dem Beispiel keine Anschal-
tungsbaugruppe vorhanden ist.
PS
Steckplatz- 1
nummer

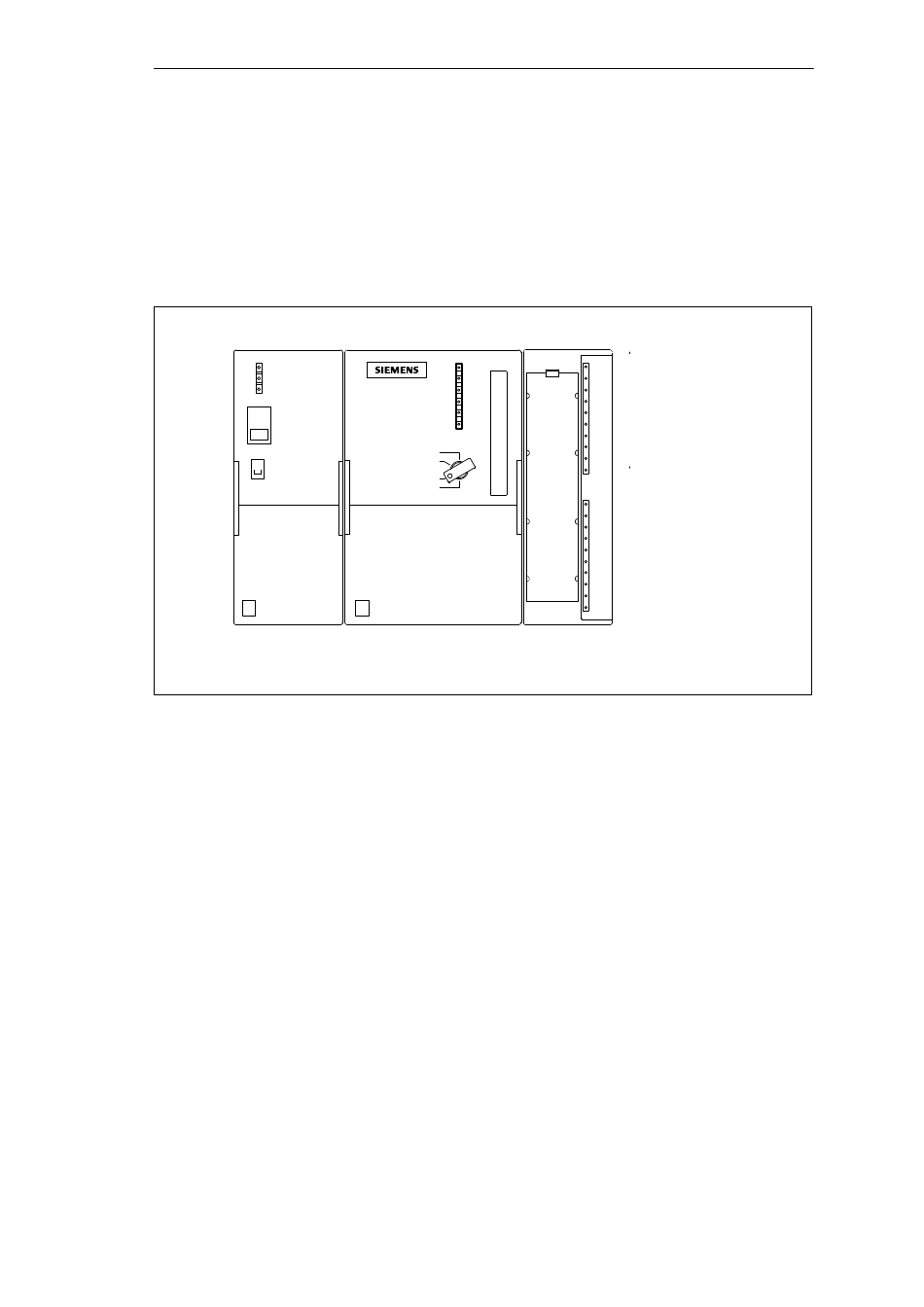

Bild 3-5 Adressen der Ein- und Ausgänge der Analogbaugruppe auf Steckplatz 4
3-10
CPU SM (Analogbaugruppe)
2 4
Automatisierungssystem M7-300 Aufbauen, CPU-Daten
Eingänge
Kanal 0: Adresse 256
Kanal 1: Adresse 258
:
:
Ausgänge:
Kanal 0: Adresse 256
Kanal 1: Adresse 258
:
:
