Zentralbaugruppe CPU 388-4
10.3.3 Versorgungsanschlüsse und Massekonzept
Versorgungs-
Über die Versorgungsanschlüsse wird die Betriebsspannung für die Zentral-
anschlüsse
baugruppe CPU 388-4 eingespeist.

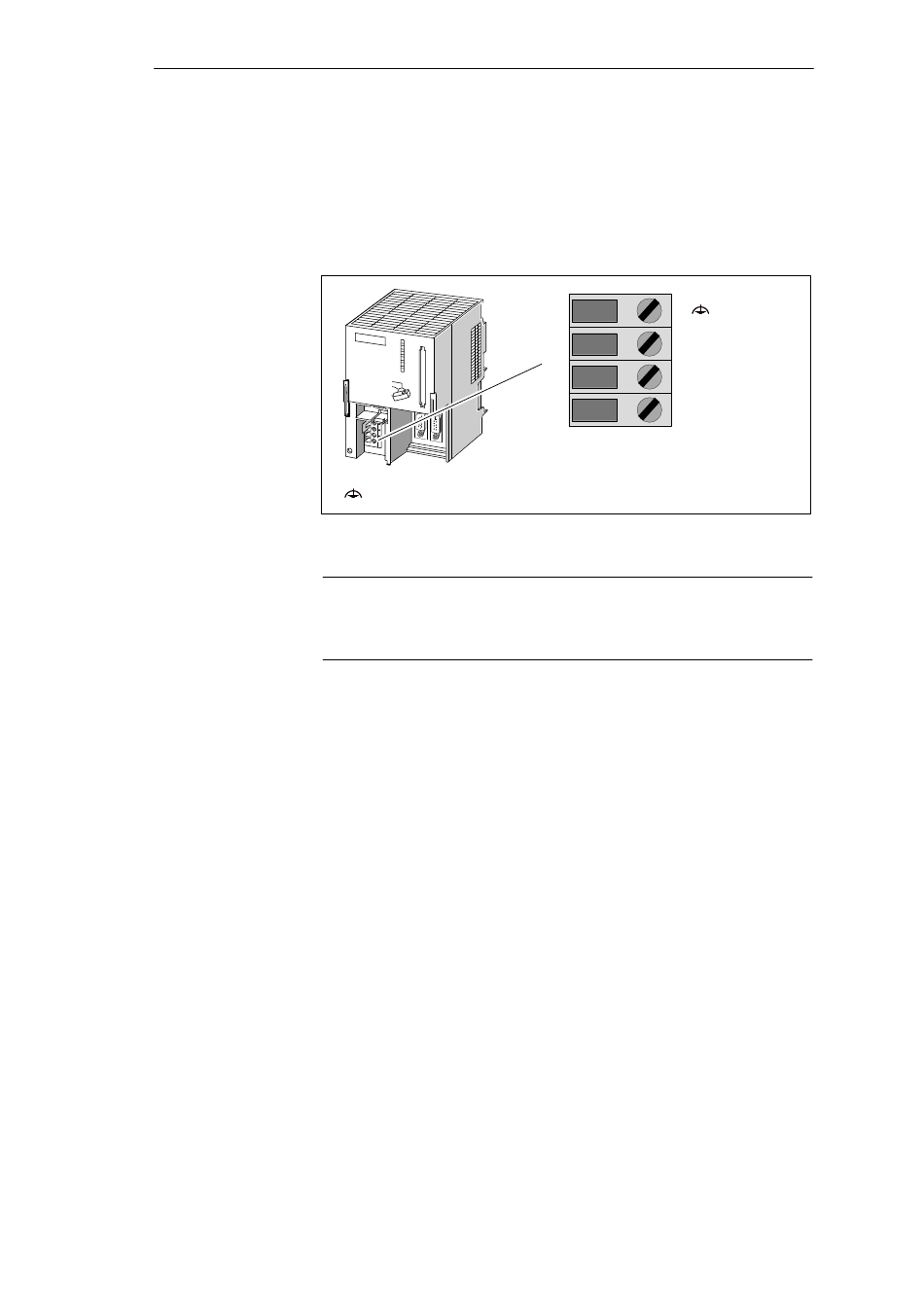

Bild 10-4 Versorgungsanschlüsse der Zentralbaugruppe CPU 388-4
Hinweis
Als Betriebsspannung darf nur sicher getrennt erzeugte Kleinspannung ver-
wendet werden.
Massekonzept
Nachfolgend erhalten Sie eine Übersicht über das Massekonzept bei der Zen-
tralbaugruppe CPU 388-4. Sie benötigen diese Informationen zur Vermei-
dung von Masseschleifen beim Anschluß von seriellen Schnittstellen.
Die Zentralbaugruppe verfügt intern über ein Netzteil, in dem die benötigten
Spannungen erzeugt werden. Die Spannungen zur internen Versorgung sind
potentialgebunden.
10-10
Schutzerde/Schirm
Automatisierungssystem M7-300 Aufbauen, CPU-Daten
M
L+
DC 24 V
M
C79000-G7000-C803-02
