- Nach der Eingabe aller erforderlichen Maße, können
Sie das Rad durch Drücken der Taste
Schließen des Schutzgehäuses drehen.
• Messverfahren des elektronischen RUN-OUT
durch den Arm des Abstand-Durchmesserstasters.
Die RUN-OUT elektronische Messvorrichtung ist
sinnvoll, zu prüfen, ob die Felge hat einige Mängel.
Um den Bildschirm der Run-out Messung zu zugrei-
fen, die folgende Prozedur durchführen:
- Von der Seite "Home", drücken Sie die Taste
(Abb. 24 Pkt. 1) und dann die Taste
Abb. 25 Pkt. 1).

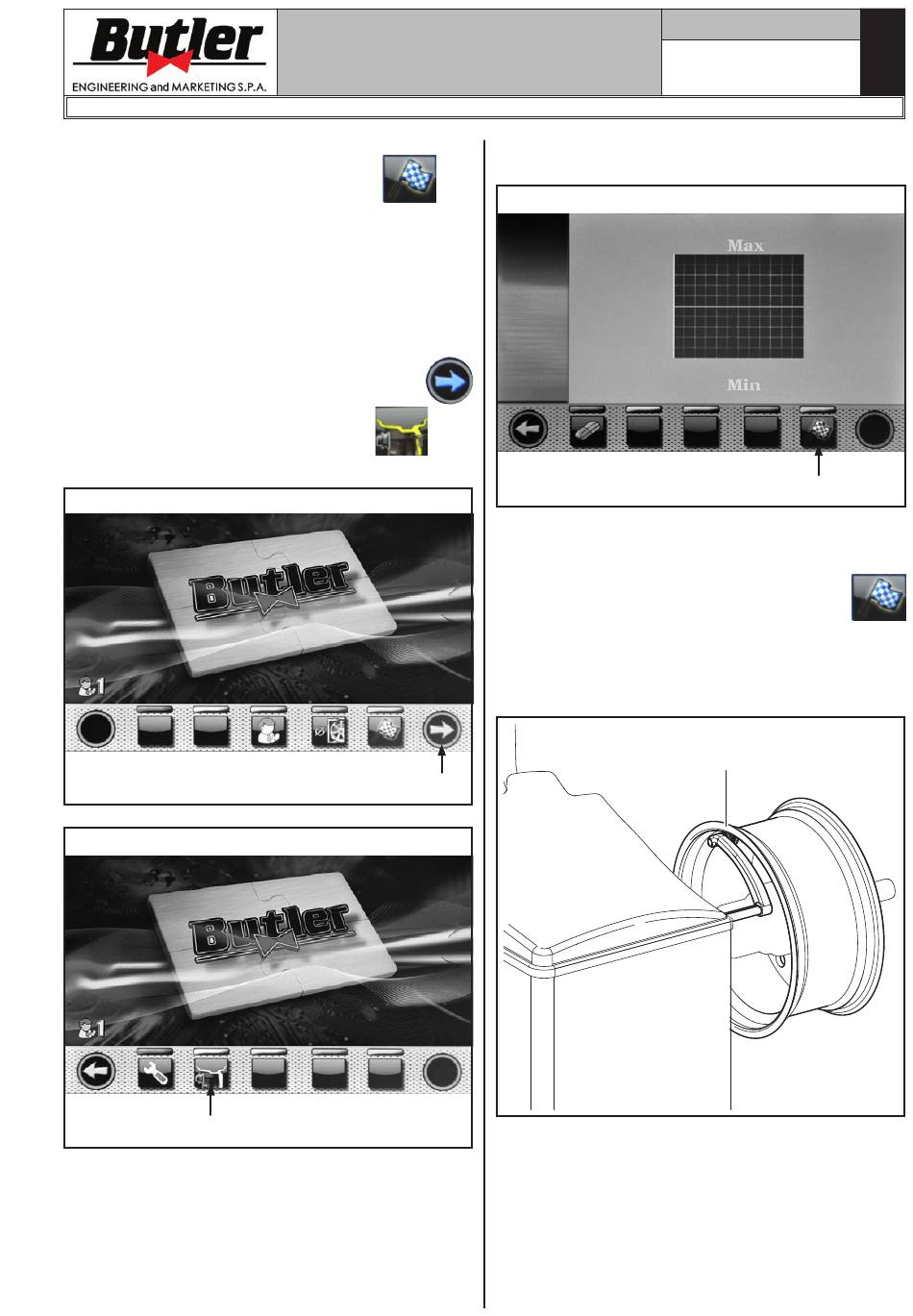

Abb. 24
Abb. 25
1
BEDIENUNGS- UND
WARTUNGSHANDBUCH
LIBRAK340TOUCH
Auf dem Monitor erscheint der im Folgenden wieder-
gegebene Bildschirminhalt.
und
(siehe
Die Greifzange des Abstand-Durchmesserstasters
(Abb. 27 Pkt. 1) auf der Innenseite der Felge bringen,
wie in Abb._27.
Drücken Sie die grüne Taste am Monitor
(Abb. 26 Pkt. 1), um die Analyse der Felge beginnen.
Die Felge beginnt, mit geringer Geschwindigkeit (30
rpm) drehen, und am Ende erscheint die Unrundheits-
diagramm, wie in Abb._28.
1
