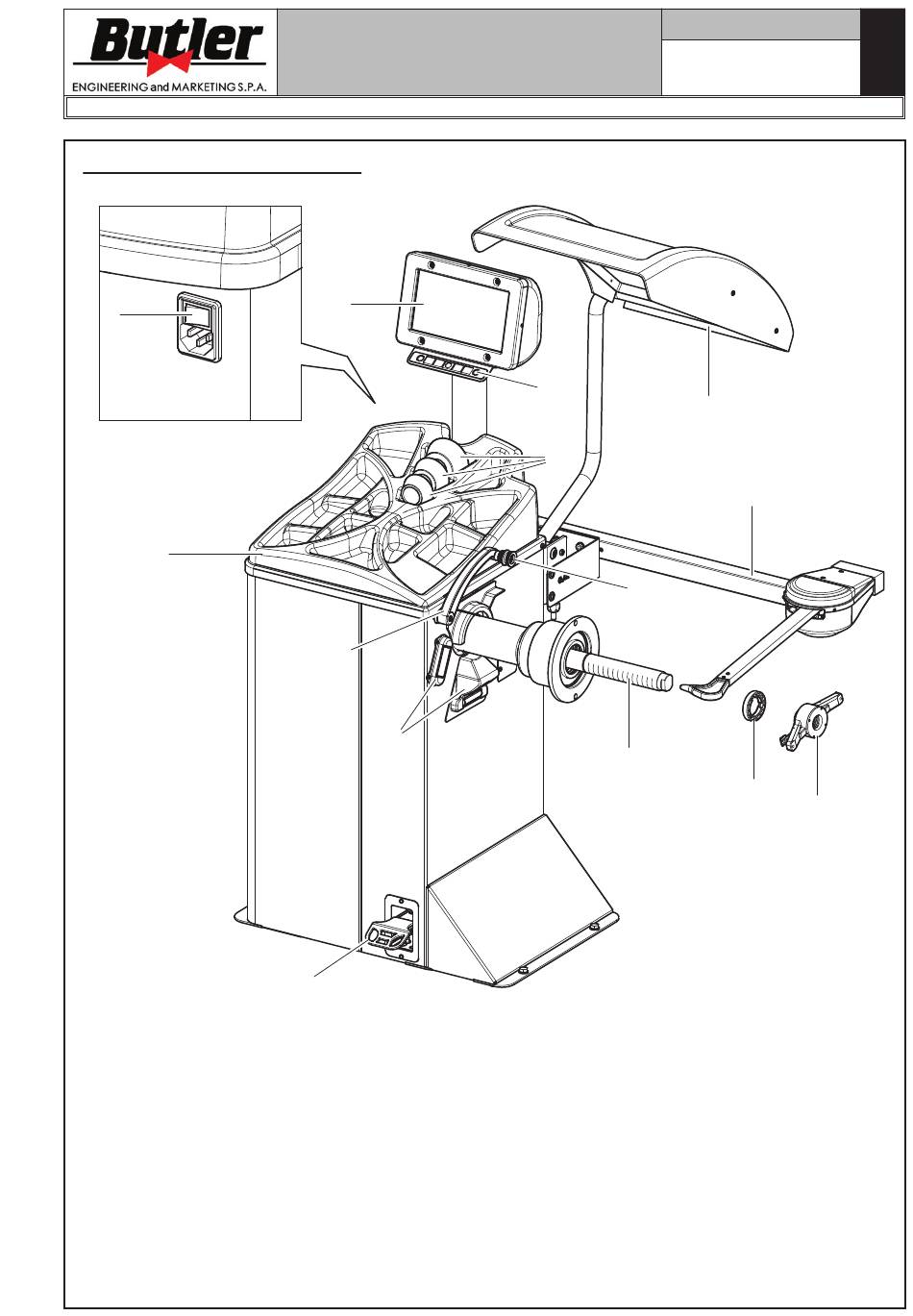

Abb. 1 - LIBRAK340TOUCH
6
1
LEGENDE
1 – Gewichtshalterbrett
2 – Abstand-Durchmesserstaster
3 – Gewindespindel
4 – Schutzgehäuse
5 – Fußpedalbremse
6 – Hauptschalter
7 – Breitentaster (Option)
8 – Feste Lasersatz + Led-Licht (Option)
9 – Monitor mit einer berührungsempfindlichen Bedientafel (integriert)
10 – Druckring
11 – Schnellspannnutmutter
12 – Konen
13 – Greifzange für Anbringung des Gewichtes
14 – 7-Tasten Tastatur (Option)
BEDIENUNGS- UND
WARTUNGSHANDBUCH
LIBRAK340TOUCH
9
2
8
5
1296-M013-2_B
Seite 4 von 53
14
4
12
13
3
