Werkzeug; 15 3.1.3 Aufbau Des Montagesystems - Tritec TRI-STAND Montageanleitung

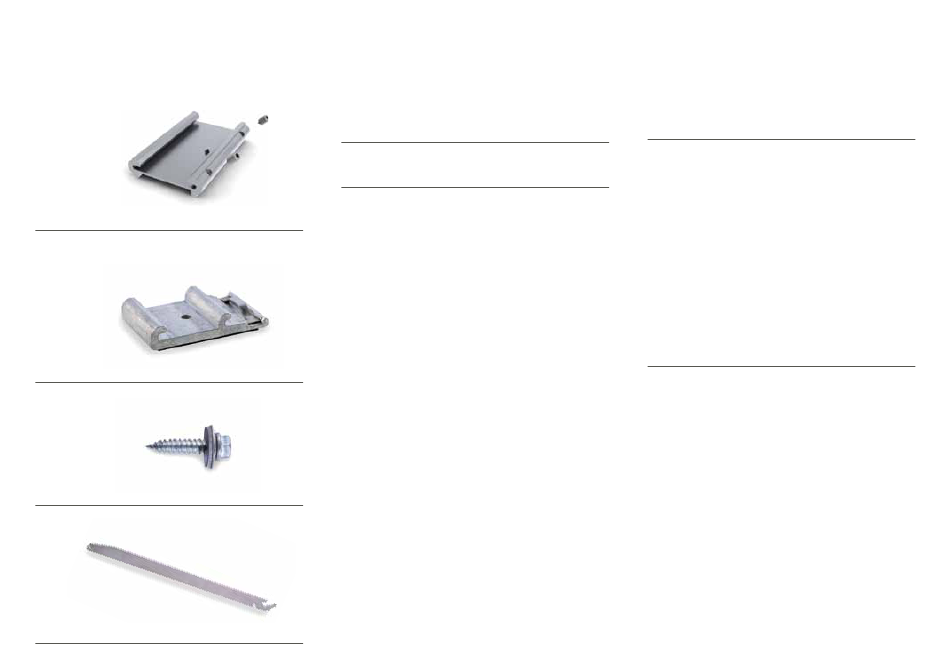

TRI-STAND TS-C Verbinder
TRI-FAST SAFE-CLICK+
TRI-STAND Dünnblechschraube 6.0x25 DS
TRI-STAND / TRI-ROOF+ Biegewerkzeug
3.1.3 Aufbau des Montagesystems
Die Montage erfolgt in vier Schritten:
1. Modulfeld einmessen
2. SAFE-CLICK+ montieren
2.1 Erste SAFE-CLICK+ der untersten Reihe an Markie-
255375 rung aufsetzen und anschlagorientiert festschrauben
2.2 Letzte SAFE-CLICK+ der untersten Reihe anschlag-
orientiert festschrauben
2.3 Schnur spannen für die unterste SAFE-CLICK+ Reihe
2.4 SAFE-CLICK+ entlang der Schnur anschlagorientiert
festschrauben, nach Vorgabe der TRI-DESIGN Ausle-
gung
2.5 SAFE-CLICK+ Abstandslehre erstellen und oberhalb
255346
des ersten aufgeschraubten SAFE-CLICK+ anstoßen
2.6 SAFE-CLICK+ oberhalb der Abstandslehre anstoßen
und anschlagorientiert festschrauben
2.7 Abstandslehre an das letzte SAFE-CLICK+ anlegen
2.8 SAFE-CLICK+ oberhalb der Abstandslehre anstoßen
und anschlagorientiert festschrauben
255347
2.9 Schnur spannen für die zweite SAFE-CLICK+ Reihe
2.10 SAFE-CLICK+ entlang der Schnur anschlagorientiert
festschrauben, nach Vorgabe der TRI-DESIGN Ausle-
gung
2.11 Restliche SAFE-CLICK+ entsprechend der TRI-
DESIGN Auslegung mit Hilfe der Abstandslehre und
Schnur anschlagorientiert festschrauben
255331 2.12 Alternative SAFE-CLICK+ Montage mit Setzlatte
3. TS-Profile montieren
3.1 TS-Profile an den seitlichen Modulfeldenden mit
TS-E (Endwinkeln) vorbereiten
3.2 Das unterste TS-Profil einklicken
3.3 Folgende TS-Profilreihe einklicken
3.4 Restliche TS-Profile einklicken
3.5 Längsstöße der TS-Profile mit TS-C Verbinder
3.6 Horizontale Fixierung der TS-Profile mit dem Biege-

werkzeug

4. Modul-Montage
4.1 Module einlegen
4.1.1 Module beim Einlegen erden
4.2 Module verkabeln und einlegen
