Tritec TRI-STAND Montageanleitung Seite 14

2 TRI-STAND auf Schrägdach | 2.1 Einlegen im Kreuzverbund
Verbinden der Universalprofile UP-L+, UP-L oder UP-S
Zum Verbinden wird der Universalschienenverbinder UP-C
benötigt. Dieser wird mit zwei Flachrundschrauben und
Sperrzahnmuttern so bestückt, dass die Köpfe der Flach-
rundschrauben in je eines der Profile eingeführt werden
können. Nach Anziehen der Muttern sind die Profile fest
miteinander verbunden. Bei Anlagen tiefer als 12 m darf
der UP-C Verbinder nur einseitig festgezogen werden. Es
ist zudem auf einen Luftabstand von 5 mm zwischen den
Universalprofilen zu achten, um bei Temperaturschwan-
kungen die Spannungen in den Profilen gering zu halten.

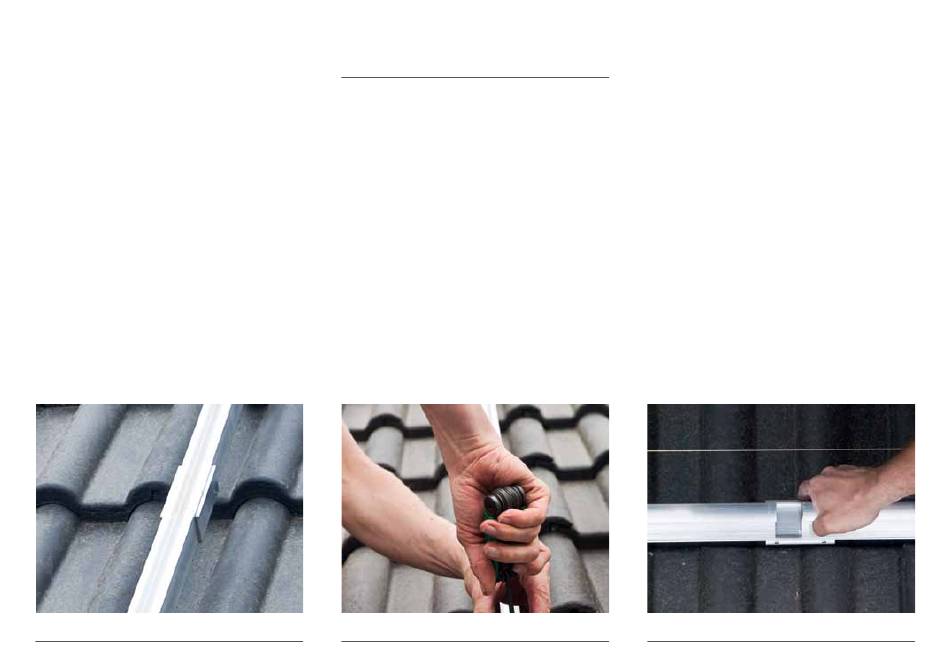

Universalschienenverbinder UP-C
2. Befestigen der horizontalen TS-Einlegeprofile
Zur Befestigung der TS-Profile an den vertikalen UP-L+,
UP-L oder UP-S Profilen werden die TRI-STAND SAFE-
CLICK SCT Torx an den Universalprofilen mit Hilfe einer
Abstandslehre montiert. Die Länge der Abstandslehre ent-
spricht der Moduleinlegelänge minus 5.75 cm oder kann
der TRI-DESIGN Auslegung entnommen werden. Sobald
alle SAFE-CLICK angebracht sind (auch für mögliche Mit-
telschienen), können die TS-Profile von oben eingeklickt
werden. Durch das Einrasten des TS-Profils im SAFE-CLICK
sind beide Schienen fest miteinander verbunden. Die TS-
Profile müssen nun jeweils pro Profil links und rechts eines
in der Schienenmitte liegenden SAFE-CLICK mit dem TRI-
STAND Biegewerkzeug abgekantet werden. Durch diese
Maßnahme wird ein späteres Wandern der Schienen infol-
ge von Wärme und Kälte eingegrenzt.
Montage des SAFE-CLICK
Verbinden der TS-Profile
Zum Verbinden zweier TS-Profile wird der Einlegeschie-
nenverbinder TS-C benötigt. Dieser wird mit der Maden-
schraube nach unten gerichtet in ein montiertes TS-Profil
geschoben, bis dieser mit dem TS-Profil bündig abschließt.
Anschließend wird das nächste TS-Profil mit 5 mm Abstand
zum vorherigen montiert. Der TS-C Verbinder wird in das
neue TS-Profil bis zu seiner Mittelmarkierung geschoben
und dann einseitig mit einer Madenschraube befestigt.
Durch diese Verbindungsart können die TS-Profile sich re-
lativ spannungsfrei bei Wärme ausdehnen bzw. bei Kälte
zusammenziehen. Die Modullasten werden dennoch über-
tragen.
Einlegeschienenverbinder TS-C
