Tritec TRI-STAND Montageanleitung Seite 13

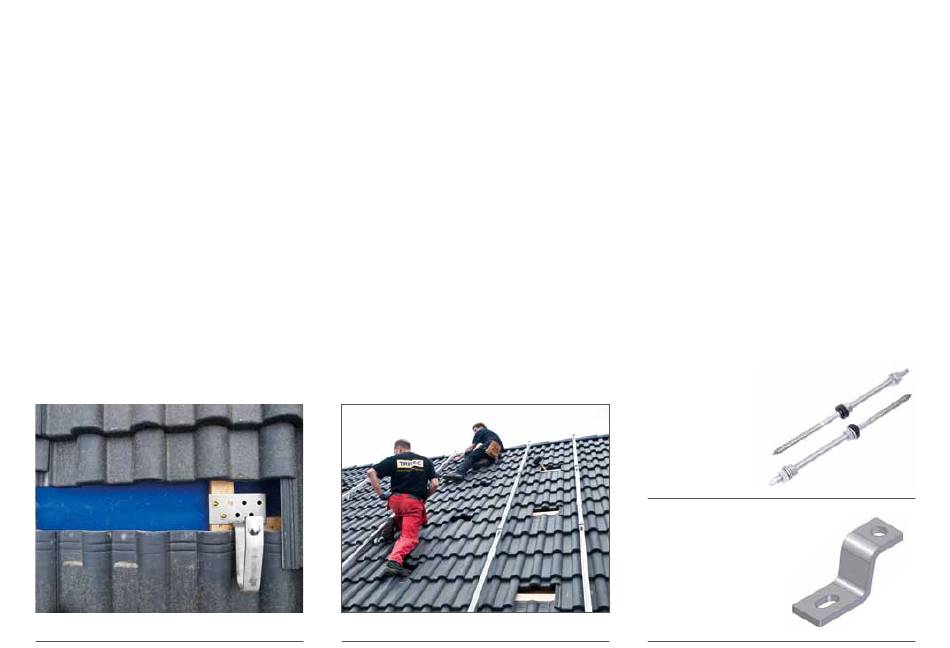

Montage mit Dachhaken
Nach Prüfung der Unterkonstruktion des Daches auf ihre
punktuelle Tragfähigkeit werden die Dachhaken an den im
Auslegungsplan vorgesehenen Stellen montiert. Die Haken
werden in einer Linie in vertikaler Richtung angebracht.
Dabei ist zu beachten, dass jeder Dachhaken mit mindes-
tens zwei Holzschrauben – eine an der oberen, eine an der
unteren Reihe – fixiert wird.
Anschließend werden die Universalprofile UP-L+, UP-L
oder UP-S in vertikaler Richtung auf den Dachhaken mon-
tiert. Welches der drei Profile verwendet wird, ist bereits
in der Auslegung festgelegt, da die verschiedenen Profile
unterschiedlichen statischen Anforderungen entsprechen.
Die Universalprofile UP-L+ und UP-L werden bei Konstruk-
tionen mit normalen statischen Belastungen eingesetzt;
das Universalprofil UP-S kommt bei besonders starken Be-
lastungen zum Einsatz.
Dachhaken
Zum Befestigen der Universalprofile wird der Kopf der
Flachrundschraube in das Profil eingeführt und an die Stel-
le des Dachhakens geschoben. Nun können die Universal-
profile mit den Sperrzahnmuttern am Dachhaken befestigt
werden. Alternativ zur Flachrundschraube kann die Ham-
merkopfschraube M10 verwendet werden.
Montage mit Stockschrauben
Nach Prüfung der Unterkonstruktion des Daches auf ihre
punktuelle Tragfähigkeit werden die Stockschrauben an
den in der Auslegung vorgesehenen Stellen montiert. Die
Schrauben müssen in einer Linie in vertikaler Richtung
angebracht werden, wobei darauf zu achten ist, dass
die Stockschrauben senkrecht in das Dachgebälk einge-
schraubt werden. Die Auflageflächen der Langlöcher an
den Z-Adaptern müssen auf der gesamten Dachfläche auf
ein Höhenniveau eingestellt werden. Dies kann über den
Gewindeteil der Stockschrauben erfolgen.
Montage der Universalprofile
Anschließend werden die Universalprofile UP-L+, UP-L
oder UP-S für die Montage auf den Stockschrauben vorbe-
reitet. Welches der drei Profile verwendet wird, ist bereits
im Auslegungsplan festgelegt. Die Universalprofile UP-L+
und UP-L werden bei Konstruktionen mit normalen stati-
schen Belastungen eingesetzt; das Universalprofil UP-S
kommt bei besonders starken Belastungen zum Einsatz.
Die Köpfe der Flachrundschrauben werden in die Univer-
salprofile eingeführt und an die Stellen der Z-Adapter ge-
schoben. Anschließend wird das Profil mit den Flachrund-
schrauben in die Langlöcher der Z-Adapter geführt und mit
den Sperrzahnmuttern befestigt. Alternativ zur Flachrund-
schraube kann die Hammerkopfschraube M10 verwendet
werden.
Achtung:
Die Z-Adapter müssen nach oben in Richtung
Dachfirst zeigen.
Stockschrauben
Z-Adapter UP-Z
12
