2 TRI-STAND auf Schrägdach | 2.2 Einlagiges Klemmsystem

2.2 Einlagiges Klemmsystem

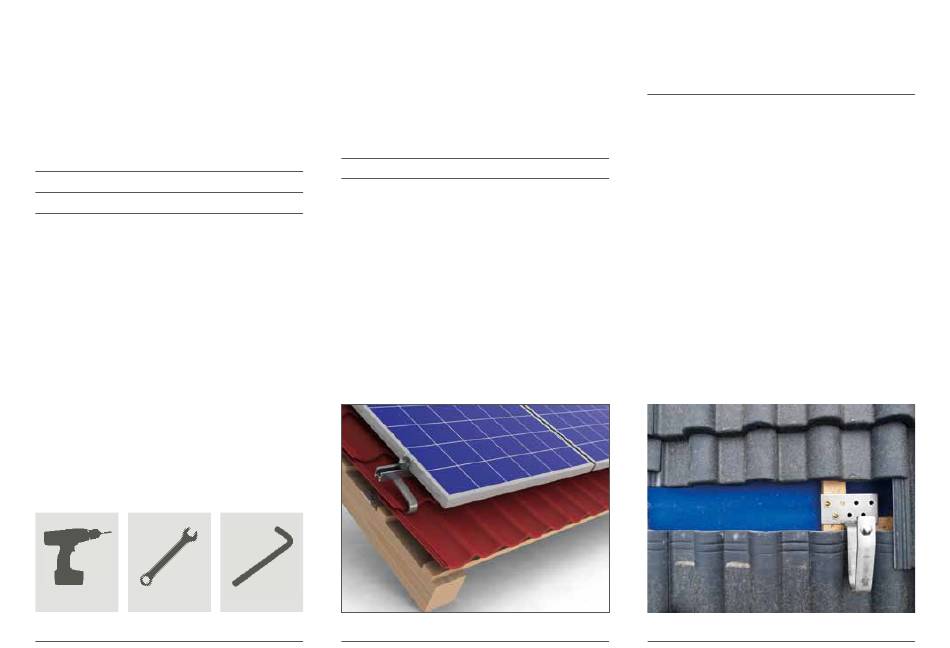

2.2.1 Werkzeug

Zur Installation wird folgendes Werkzeug benötigt:
1. Akkuschrauber mit Torx 40
2. Gabelschlüssel 15 mm
3. Inbusschlüssel 6 mm Innensechskant
+ 15
Werkzeuge

2.2.2 Aufbau des Montagesystems

Die Montage erfolgt in zwei Schritten:
1. Montieren der horizontal verlaufenden Universalprofile
UP-L+, UP-L oder UP-S
2. Verlegen der Kabel und Klemmen der Module
6
Klemmsystem
1. Montieren der horizontal verlaufenden Universalprofile
UP-L+, UP-L oder UP-S
Generell gibt es zwei Möglichkeiten die Photovoltaikanla-
ge auf dem Dach zu befestigen. Auf Ziegeldächern wird die
Anlage mit Dachhaken befestigt. Bei Trapezdächern und
Wellfaserzementplatten werden Stockschrauben verwen-
det. Im Folgenden wird zuerst die Montage mit Dachhaken,
dann die Montage mit Stockschrauben beschrieben. Nach
dem Anbringen der Universalprofile verläuft der weitere
Aufbau identisch.
Dachhaken
