2 TRI-STAND auf Schrägdach | 2.1 Einlegen im Kreuzverbund
2 TRI-STAND auf Schrägdach
Je nach Auslegung der Anlage kann das Montagesystem
auf zwei verschiedene Arten auf Schrägdächern installiert
werden. Das Einlegen der Module in den Kreuzverbund
aus Profilen ist die stabilere und montagefreundlichere
Variante, wobei einige Modulhersteller die Klemmmonta-
ge vorschreiben. Nachfolgend wird zuerst die Montage im
Kreuzverbund beschrieben, dann die Klemmmontage mit
den Universalprofilen und den Mittel- bzw. Endklemmen.
In der Auslegungssoftware TRI-DESIGN wird die für das
Projekt passende Montagevariante gewählt.

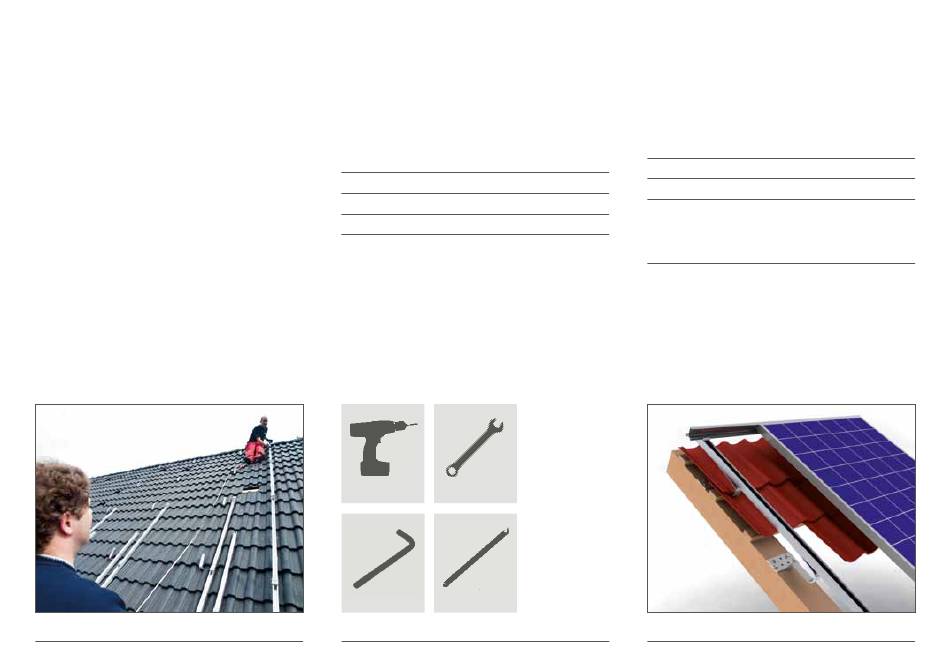

Schrägdachmontage

2.1 Einlegen im Kreuzverbund

2.1.1 Werkzeug

Zur Installation wird folgendes Werkzeug benötigt:
1. Akkuschrauber mit Torx 40
2. Gabelschlüssel 15 mm
3. Inbusschlüssel 3 mm Innensechskant
4. TRI-STAND Biegewerkzeug
+ 15
3
Werkzeuge

2.1.2 Aufbau des Montagesystems

Die Montage erfolgt in drei Schritten:
1. Montieren der vertikal verlaufenden Universalprofile
UP-L+, UP-L oder UP-S
2. Befestigen der horizontalen TS-Einlegeprofile
3. Verlegen der Kabel und Einlegen der Module
1. Montieren der vertikal verlaufenden Universalprofile
UP-L+, UP-L oder UP-S
Generell gibt es zwei Möglichkeiten die Photovoltaikanla-
ge auf dem Dach zu befestigen. Auf Ziegeldächern wird die
Anlage mit Dachhaken befestigt. Bei Trapezdächern und
Wellfaserzementplatten werden Stockschrauben verwen-
det. Im Folgenden wird zuerst die Montage mit Dachhaken,
dann die Montage mit Stockschrauben beschrieben. Nach
dem Anbringen der Universalprofile verläuft der weitere
Aufbau identisch.
Kreuzverbund
