Tritec TRI-STAND Montageanleitung Seite 43

2. Verlegen der Kabel und Klemmen der Module
Prinzipiell werden alle Kabel parallel zu den montierten
Schienen verlegt. Das Befestigen an den Universalprofilen
UP-L+, UP-L oder UP-S erfolgt mittels der Kreuzkabelbin-
derblöcke UP-K, welche in das Profil eingeschoben und
durch eine 90°-Drehung fixiert werden. Nun werden die
Kabel durch Kabelbinder direkt an den Profilen fixiert.

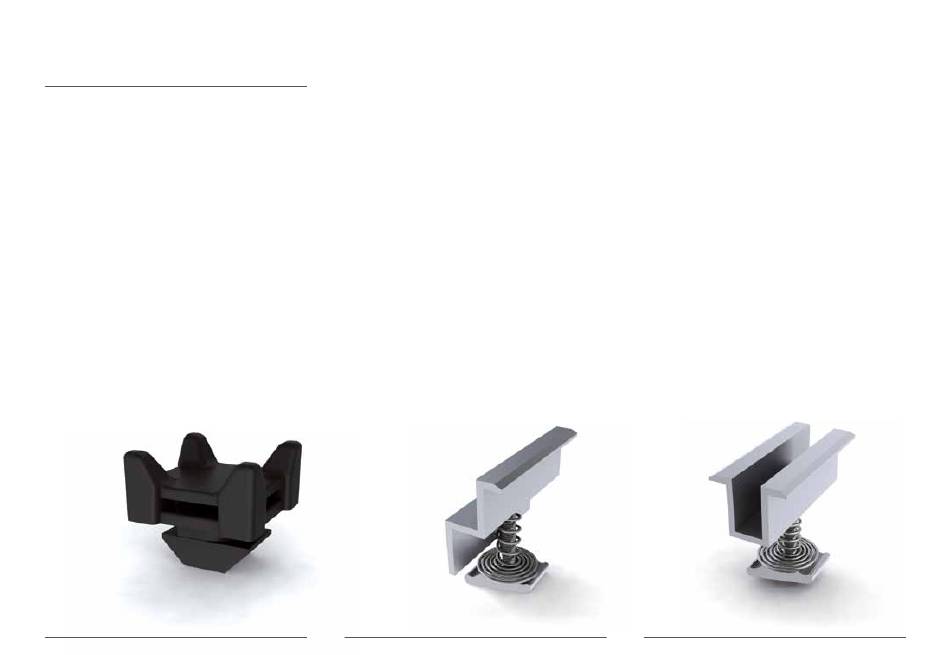

Kreuzkabelbinderblock UP-K
Nachdem die Strangleitungen komplett verlegt sind, wer-
den die Module festgeklemmt. Hierzu werden Endklemmen
am einen Ende der Universalprofile befestigt. Diese werden
von oben in das Profil eingesteckt und durch eine 90°-Dre-
hung fixiert. Nun wird das Modul seitlich eingeschoben und
durch Anziehen der Inbusschraube fixiert. Es muss darauf
geachtet werden, dass die Höhe der Endwinkel genau mit
der Höhe der Modulrahmen übereinstimmt.
Endklemme
Nachdem das erste Modul mit den passenden Endklemmen
an der äußeren Seite fixiert ist, werden die Mittelklemmen
montiert. Auch diese werden in das Profil eingeführt und
durch eine 90°-Drehung befestigt. Nachdem das nächste
Modul eingeschoben ist, werden beide Module durch An-
ziehen der Inbusschraube fixiert. Diese Schritte werden
bis zum letzten Modul einer Reihe wiederholt. Dieses wird
dann wieder mit einer passenden Endklemme fixiert.
Mittelklemme
