TRI-STAND
MONTAGE-
ANLEITUNG

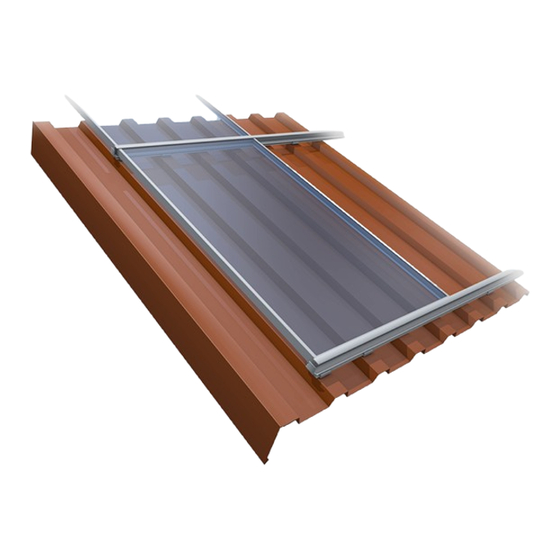

Trapezblechdach
• einfach
• schnell
• effizient
ENERGY FOR
A BETTER WORLD
In 4 einfachen Schritten auf
dem Dach montiert:
•
Messen und Vorbohren des
Modulfeldes
•
Nieten des SafeClicks auf das
Trapezblech
•
Einklicken der TS Einlegeprofile
direkt in das SafeClick
•
Einlegen der Module in die
TS Einlegeprofile
www.tritec-energy.com
Werbung
Verwandte Anleitungen für Tritec TRI-STAND
Inhaltszusammenfassung für Tritec TRI-STAND
- Seite 1 ENERGY FOR A BETTER WORLD TRI-STAND MONTAGE- ANLEITUNG Trapezblechdach • einfach • schnell • effizient In 4 einfachen Schritten auf dem Dach montiert: • Messen und Vorbohren des Modulfeldes • Nieten des SafeClicks auf das Trapezblech • Einklicken der TS Einlegeprofile direkt in das SafeClick •...
-
Seite 2: Installieren Des Montagesystems
über der Hochsicke des Trapezblechs liegt. Die untere Bohrhülse wird auf die Modul- einlegelänge + 10,5 mm zur oberen Bohrhülse eingestellt. 01 Akkubohrmaschine mit einem 6,5-mm-Bohrer 02 Akku-Nietgerät mit speziellem 17/42 BT-Nasenstück 03 Innensechskantschlüssel 3 mm 04 TRI-STAND Biegewerkzeug 05 TRI-STAND Bohrlehre... - Seite 3 TRI-STAND MONTAGEANLEITUNG Trapezblechdach Einmessen der untersten SafeClick-Reihe und Vorbohren des kompletten Modulfeldes Nach Überprüfung der Unterkonstruktion des Daches auf ihre punktuelle Tragfähigkeit wird das Modulfeld gemäß der TRI-DESIGN Ausle- gung auf dem Dach eingemessen. Danach wird das erste und letzte SafeClick der untersten Reihe gemäß...
- Seite 4 Löcher auf dem Dach gesteckt. Dabei muss die Blattfeder nach oben zeigen. Danach kann die Niete mit ein Akkunietgerät gezogen werden. Achtung: Für die TRI-STAND Dichtnieten muss das Mundstück 17/42 BT verwendet werden. Montieren der TS Einlegeprofile Sobald alle SafeClick aufgenietet sind können die TS Einlegeprofile von oben eingeklickt werden.
-
Seite 5: Nutzung Des Tri-Stand Biegewerkzeugs
Madenschraube der Endwinkel kaum zugänglich. Die Endwinkel können daher schon vor dem Montieren der TS Einlegeprofile an diesen angebracht werden. NUTZUNG DES TRI-STAND BIEGEWERKZEUGS Die TS Einlegeprofile müssen jeweils je Profil links und rechts eines in der Mitte der TS-Schiene liegen- den SafeClicks mit dem TS Biegewerkzeug abgekan- tet werden. - Seite 6 Für jedes Dach die optimale Montagelösung TRITEC Montagesysteme bündeln über 30 Jahre Photovoltaik-Erfahrung. Die Eigenprodukte TRI-STAND und TRI-ROOF+ bieten für die unterschiedlichsten Dachtypen und Ausrichtungen die ideale Montagelösung. Dabei legen wir sowohl Wert auf die hochwertige Verarbeitung der Komponenten als auch auf die Lang- lebigkeit der Unterkonstruktion.
