3 TRI-FAST auf Trapezblechdach | 3.1 Einlegesystem

3 TRI-FAST auf Trapezblechdach

Je nach Auslegung der PV-Anlage auf dem Trapezblechdach
kommt das Einlege- oder Klemmsystem zum Einsatz.
Das Einlegesystem ist die schnellere Montagevariante. Zu-
dem ist eine horizontale Verbauung der Module möglich.
Das Klemmsystem kommt dann zum Einsatz, wenn Module
verwendet werden, die nicht für ein Einlegesystem freige-
geben sind. Bei dieser Montageart kann die Lage eines UP-
TS Profils bei Störobjekten geringfügig geändert werden,
ohne das gesamte Modulfeld zu verschieben.

3.1 Einlegesystem

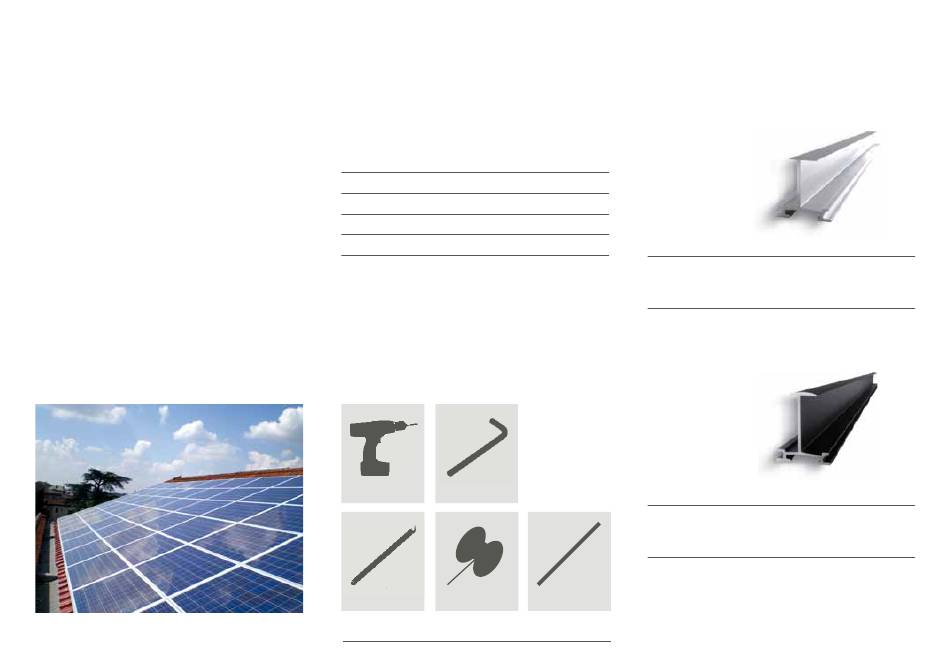

3.1.1 Werkzeug
Zur Installation wird folgendes Werkzeug benötigt:
1. Akkuschrauber mit 8 mm Schraubaufsatz
2. Inbusschlüssel 3 mm Innensechskant
3. TRI-STAND Biegewerkzeug
4. Schnur
5. Abstandslehre
+ 3
Werkzeuge

3.1.2 Systemkomponenten

TRI-STAND Einlegeprofil TS-35*
6.000 m, Alu blank
TRI-STAND Einlegeprofil TS-35*
6.000 m, schwarz
TRI-STAND Einlegeprofil TS-40*
6.000 m, Alu blank
TRI-STAND Einlegeprofil TS-40*
6.000 m, schwarz
*Weitere TS-Profilabmessungen in Alu blank und schwarz
auf Anfrage.
255105
255120
255145
255160
