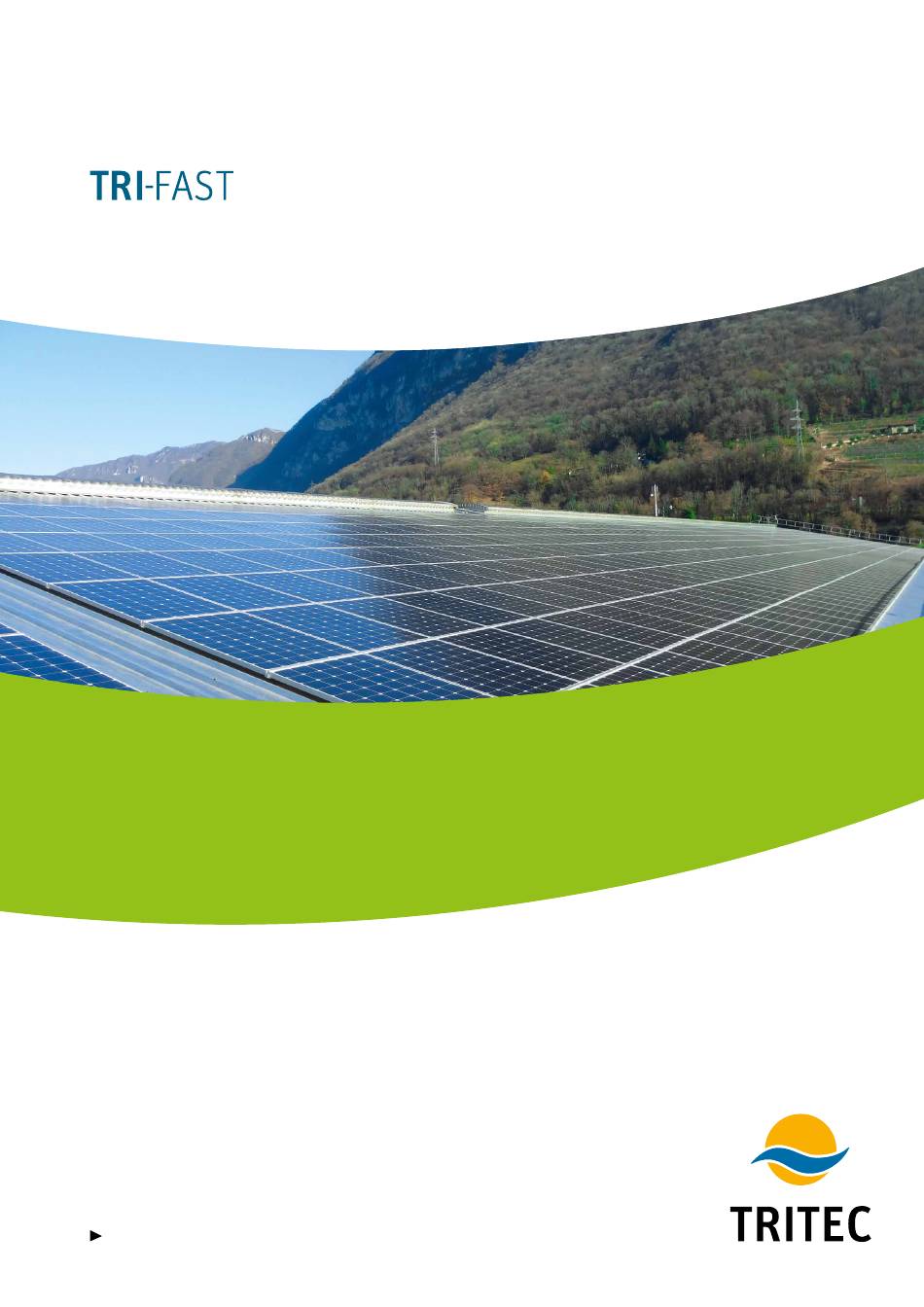

Tritec TRI-FAST Montage-Kurzanleitung
Die perfekte montagelösung für pv-anlagen auf trapezblech
Vorschau ausblenden
Andere Handbücher für TRI-FAST:
- Montageanleitung (161 Seiten) ,
- Montageanleitung (67 Seiten)
Werbung
Quicklinks
Montage-Kurzanleitung
Die perfekte Montagelösung
für PV-Anlagen auf Trapezblech
Die massgeblichen Vorteile für Sie als Anwender:
• Aufdachsystem schwimmend gelagert, dadurch keine thermische Trennung notwendig
• Einfach, schnell und effizient in der Installation
• Wenige Komponenten und geringe Arbeitszeit
• In wenigen Schritten ist TRI-FAST auf dem Trapezblech montiert
• Erhebliche Zeit- und damit Kostenersparnis
• Optimale Lastverteilung und Stabilität
• Für alle gängigen gerahmten Solarmodule geeignet
www.tritec.ch
Werbung
Verwandte Anleitungen für Tritec TRI-FAST
Inhaltszusammenfassung für Tritec TRI-FAST
- Seite 1 PV-Anlagen auf Trapezblech Die massgeblichen Vorteile für Sie als Anwender: • Aufdachsystem schwimmend gelagert, dadurch keine thermische Trennung notwendig • Einfach, schnell und effizient in der Installation • Wenige Komponenten und geringe Arbeitszeit • In wenigen Schritten ist TRI-FAST auf dem Trapezblech montiert • Erhebliche Zeit- und damit Kostenersparnis • Optimale Lastverteilung und Stabilität • Für alle gängigen gerahmten Solarmodule geeignet www.tritec.ch...
- Seite 2 Montage-Kurzanleitung 1. SAFE-CLICK+ auf Hochsicke auflegen und mit Dünn- 2. Fertig aufgeschraubtes SAFE-CLICK+ blechschraube befestigen, ohne Bohrspäne. 3. Lichter SAFE-CLICK+ Abstand ermitteln. SAFE-CLICK+ entsprechend TRI-DESIGN Auslegung aufschrauben.
- Seite 3 4. TS-Profile einklicken 5. Das TS-Profil über beide Haken des SAFE-CLICK+ stellen und schräg nach unten ziehen. 6. Sobald die Feder des SAFE-CLICK+ hochspringt, ist das 7. TS-Profil in SAFE-CLICK+ TS-Profil eingerastet. 8. Endwinkel montieren, einschieben und mit 3 mm Inbus- 9. Montierter Endwinkel schlüssel festziehen. 27.11.18 / v02...
- Seite 4 10. TS-Profile mit Biegewerkzeug an einem mittleren SAFE-CLICK+ horizontal sichern. 11. Module einlegen 12. Eingelegtes Modul...
- Seite 5 2 mm 13. Modulabstand 2 mm 14. Detail 15. Fertiges Modulfeld Stand: 28.10.20 / de-v01 | Technische Änderungen vorbehalten.
