Tritec TRI-STAND Montageanleitung Seite 42

2 TRI-STAND auf Schrägdach | 2.2 Einlagiges Klemmsystem
Montage mit Stockschrauben
Nach Prüfung der Unterkonstruktion des Daches auf ihre
punktuelle Tragfähigkeit werden die Stockschrauben an
den in der Auslegung vorgesehenen Stellen montiert. Die
Schrauben müssen in einer Linie in vertikaler Richtung
angebracht werden, wobei darauf zu achten ist, dass
die Stockschrauben senkrecht in das Dachgebälk einge-
schraubt werden. Die Auflageflächen der Langlöcher an
den Z-Adaptern müssen auf der gesamten Dachfläche auf
ein Höhenniveau eingestellt werden. Dies kann über den
Gewindeteil der Stockschrauben erfolgen.
Anschließend werden die Universalprofile UP-L+, UP-L
oder UP-S für die Montage auf den Stockschrauben vorbe-
reitet. Welches der drei Profile verwendet wird, ist bereits
im Auslegungsplan festgelegt. Die Universalprofile UP-L+
und UP-L werden bei Konstruktionen mit normalen stati-
schen Belastungen eingesetzt; das Universalprofil UP-S
kommt bei besonders starken Belastungen zum Einsatz.

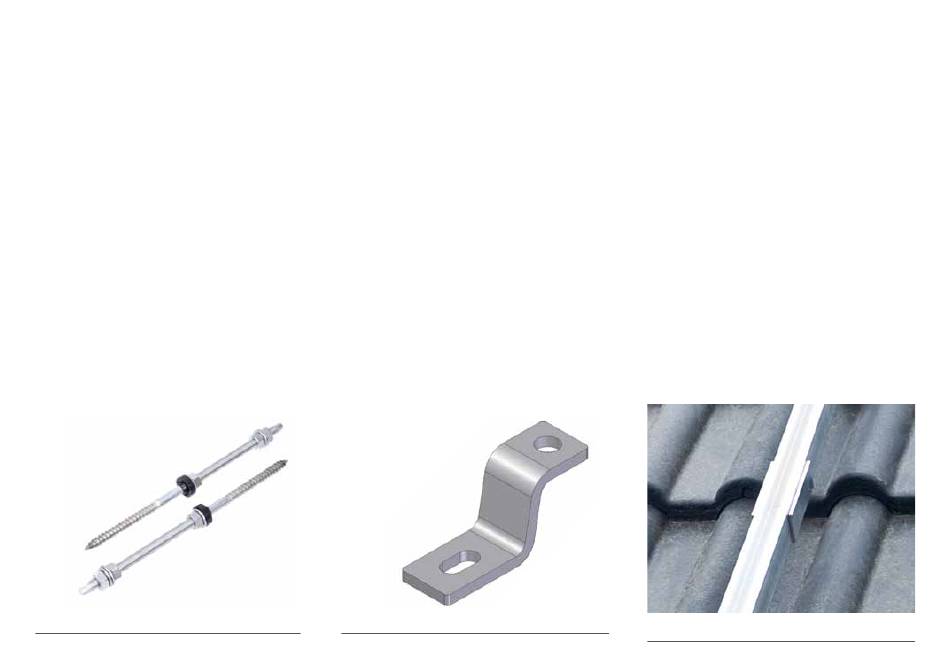

Stockschrauben
Die Köpfe der Flachrundschrauben werden in die Univer-
salprofile eingeführt und an die Stellen der Z-Adapter ge-
schoben. Anschließend wird das Profil mit den Flachrund-
schrauben in die Langlöcher der Z-Adapter geführt und mit
den Sperrzahnmuttern befestigt. Alternativ zur Flachrund-
schraube kann die Hammerkopfschraube M10 verwendet
werden.
Achtung: Die Z-Adapter müssen nach oben in Richtung
Dachfirst zeigen.
Z-Adapter UP-Z
Verbinden der Universalprofile UP-L+, UP-L oder UP-S
Zum Verbinden wird der Universalschienenverbinder UP-C
benötigt. Dieser wird mit zwei Flachrundschrauben und
Sperrzahnmuttern so bestückt, dass die Köpfe der Flach-
rundschrauben in je eines der Profile eingeführt werden
können. Nach Anziehen der Muttern sind die Profile fest
miteinander verbunden. Ab einer Schienenlänge von 12 m
muss das Modulfeld komplett getrennt werden, um bei
Temperaturschwankungen die Spannungen in den Modu-
len gering zu halten.
Universalschienenverbinder UP-C
