4.1.3 TRI-SNOW Montage

Das Aufschrauben der TRI-SNOW Schneefang-Schienen er-
folgt parallel zum Modul-Einlegen.
Wichtig:
Zuerst wird das Modul eingelegt und danach die
TRI-SNOW Schneefang-Schiene aufgeschraubt!

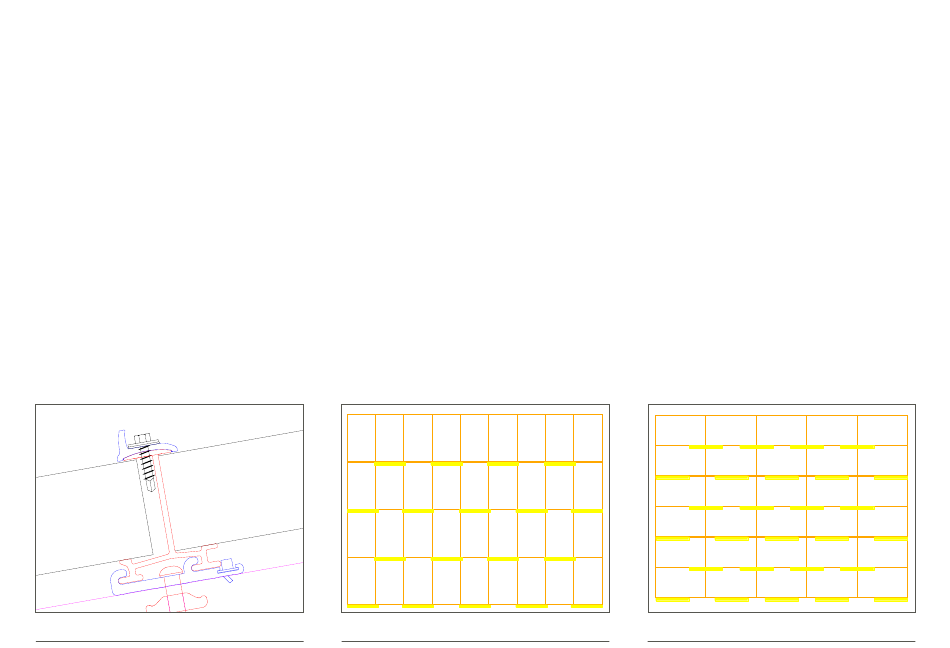

Die TRI-SNOW Schneefang-Schiene wird mit jeweils vier
TRI-STAND Bohrschrauben 5.5x19 A2, wie dargestellt, auf
das TS-Profil geschraubt.
TRI-SNOW Schneefang-Schiene auf TS-Profil
Die Anzahl der TRI-SNOW Schneefang-Schienen ist von der
Modulanordnung (hochkant oder quer) und den Modulrei-
hen abhängig. In der TRI-DESIGN Auslegung wird die An-
ordnung optisch dargestellt.
Bei vertikaler Modulmontage werden die TRI-SNOW
Schneefang-Schienen immer mittig an jedem zweiten Mo-
dul und reihenweise versetzt angeordnet, wobei sie am
Modulfeldende bündig platziert werden.
Beispiel: vertikale Modulanordnung
Verantw.Abtlg Tech. Reference
- -
Bei horizontaler Modulmontage werden die TRI-SNOW
Schneefang-Schienen in der ersten Reihe mittig angeord-
net. In der zweiten Reihe werden sie an den Modulstößen,
jeweils mittig über die unteren TRI-SNOW Schneefang-
Schienen platziert. Dies erfolgt reihenweise abwechselnd,
wobei sie am Modulfeldende bündig platziert werden.
Kreuzverbinder
Grundschiene
Befestigungspunkte
PV-Modul
Modulschienen
Schienenverbinder
Beispiel: horizontale Modulanordnung
