Inbetriebnahme IDENTControl Compact IC-KP2-2HB17-2V1D
mit PROFINET Protokoll an Siemens S7 Steuerung

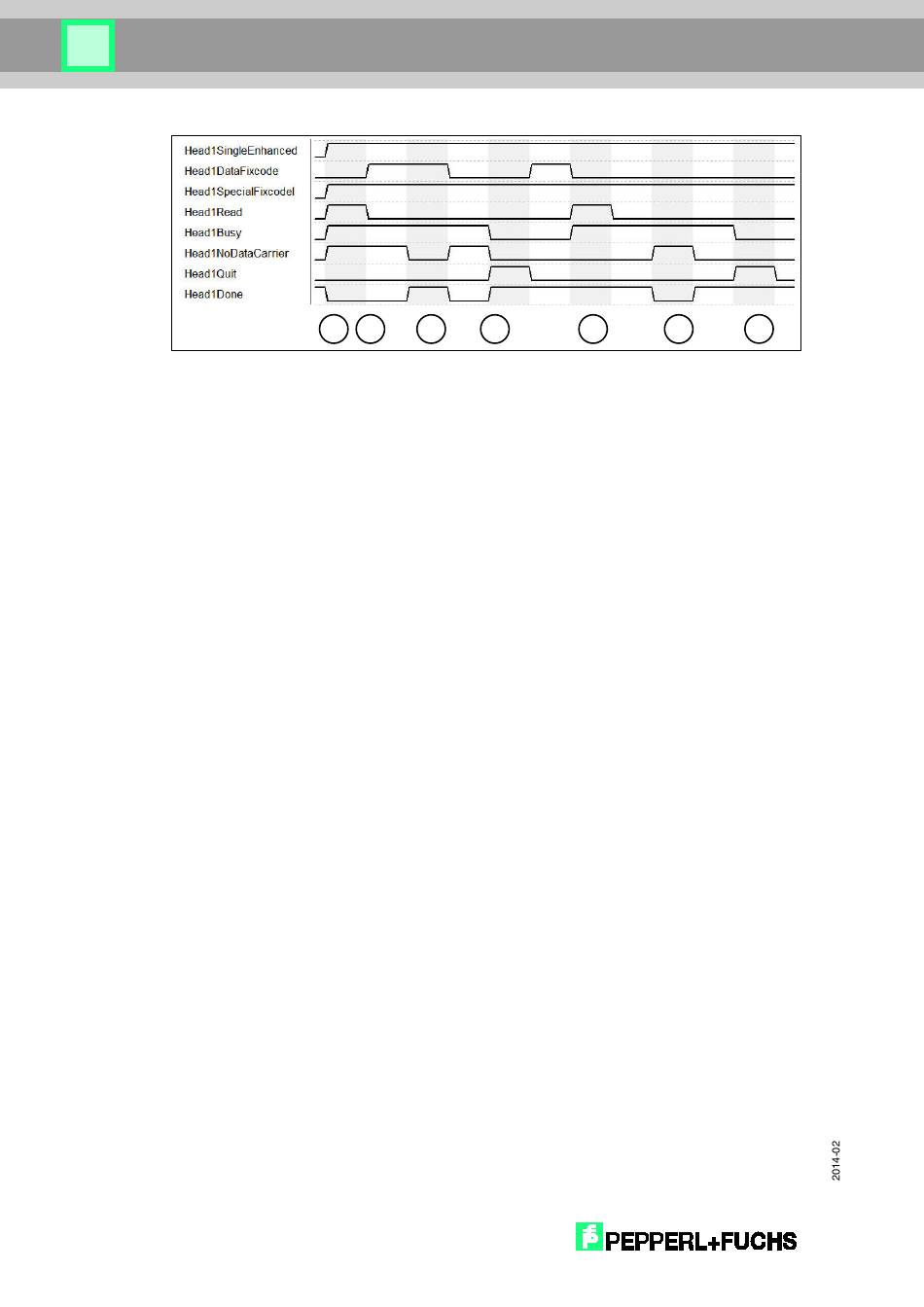

1. "Head1SingleEnhanced" ist TRUE, um einen Enhanced-Befehl zu initialisieren.
„Head1DataFixcode" ist irrelevant, da „Head1SpecialFixcode" höher priorisiert ist als
Words oder Fixcode (d.h. sobald „Head1SpecialFixcode" TRUE ist, ist
„Head1DataFixcode" hinfällig). „Head1SpecialFixcode" ist TRUE, um auf den
SpecialFixcode/EPC zuzugreifen Enhanced Read SpecialFixcode wird gestartet
„Head1Read" ist TRUE. "Head1Busy" wechselt auf TRUE, zeitgleich geht
"Head1Done" auf FALSE.
2. „Head1NoDataCarrier" ist TRUE, da sich zu diesem Zeitpunkt kein Datenträger im
Feld befindet.
3. Datenträger tritt in Erfassungsbereich. „Head1NoDataCarrier" geht auf FALSE,
„Head1Done" wechselt auf TRUE. Kurz darauf verlässt der Datenträger wieder das
Feld.
4. „Head1Quit" bricht die kontinuierliche Lesung ab. „Head1Busy" geht auf FALSE,
„Head1Done" ist jetzt TRUE.
5. Neuer Enhanced Read SpecialFixcode Befehl gestartet. Datenträger wird erkannt
"Head1NoDataCarrier" ist FALSE, "Head1Done" ist aktiv.
6. „Head1Done" ist FALSE, da kein Datenträger im Feld „Head1NoDataCarrier" ist
TRUE. Kurz darauf tritt Datenträger wieder in den Erfassungsbereich.
7. Befehlsabbruch mit „Head1Quit"
