Single Read Fixcode: (Kopf 1)

Head1Done := 1 (positive Flanke)
1. "Head1SingleEnhanced" ist nullaktiv, um einen Single-Befehl zu initialisieren.
„Head1DataFixcode" ist TRUE, um auf den Fixcode/TID zuzugreifen. Single Read
Fixcode wird gestartet, in dem „Head1Read" auf TRUE wechselt. „Head1Busy"
wechselt auf TRUE, zeitgleich geht „Head1Done" auf FALSE.
2. Nach der Befehlsausführung ist „Head1Busy" wieder nullaktiv und „Head1Done"
wechselt zurück auf TRUE. Zum Zeitpunkt der Lesung hat sich kein Datenträger im
Erfassungsbereich befunden und „Head1NoDataCarrier" geht auf TRUE.
3. Single Read Fixcode wird gestartet, in dem „Head1Read" auf TRUE wechselt.
„Head1Busy" wechselt auf TRUE, zeitgleich geht „Head1Done" auf FALSE.
„Head1NoDataCarrier" wird FALSE.
4. Nach der Befehlsausführung ist „Head1Busy" wieder nullaktiv und „Head1Done"
wechselt zurück auf TRUE. Zum Zeitpunkt der Lesung hat sich ein Datenträger im
Erfassungsbereich befunden und „Head1NoDataCarrier" bleibt weiterhin nullaktiv.
28

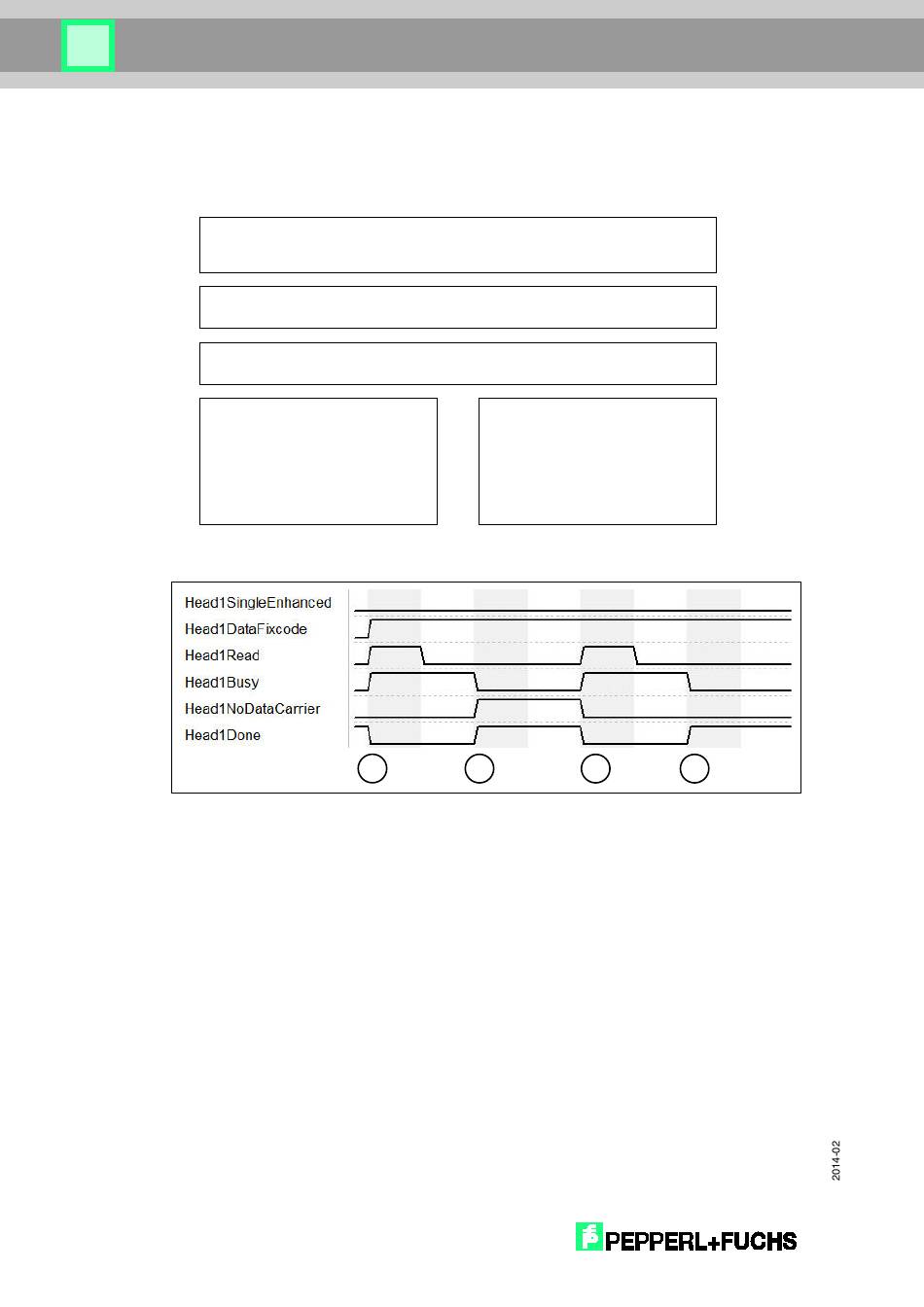

Festlegung Befehlsparameter:
Head1SingleEnhanced := 0
Head1DataFixcode := 1
Start Befehlsausführung:
Head1Read := 1 (positive Flanke)
Befehl wird bearbeitet:
Head1Busy := 1
Befehl beendet -> Daten
eingelesen:
Head1Busy := 0
Head1NoDataCarrier := 0
Nutzdaten:
Head_1.InData.UserData
1
Befehl beendet -> Kein
Datenträger vorhanden:
Head1Busy := 0
Head1NoDataCarrier := 1 (positive
Flanke)
Head1Done := 1 (positive Flanke)
Nutzdaten:keine
2 3 4
