Single Read Specialfixcode: (Kopf 1) - Pepperl+Fuchs IDENTControl Compact IC-KP2-2HB17-2V1D Handbuch

Inbetriebnahme IDENTControl Compact IC-KP2-2HB17-2V1D
mit PROFINET Protokoll an Siemens S7 Steuerung
3. Datenträger tritt in Erfassungsbereich. „Head1NoDataCarrier" geht auf FALSE,
„Head1Done" wechselt auf TRUE. Kurz darauf verlässt der Datenträger wieder das
Feld.
4. „Head1Quit" bricht die kontinuierliche Lesung ab. „Head1Busy" geht auf FALSE,
„Head1Done" ist jetzt TRUE.
5. Neuer Enhanced Read Words Befehl gestartet. Datenträger wird erkannt
"Head1NoDataCarrier" ist FALSE, "Head1Done" ist aktiv.
6. „Head1Done" ist FALSE, da kein Datenträger im Feld „Head1NoDataCarrier" ist
TRUE. Kurz darauf tritt Datenträger wieder in den Erfassungsbereich.
7. Befehlsabbruch mit „Head1Quit"
9.6

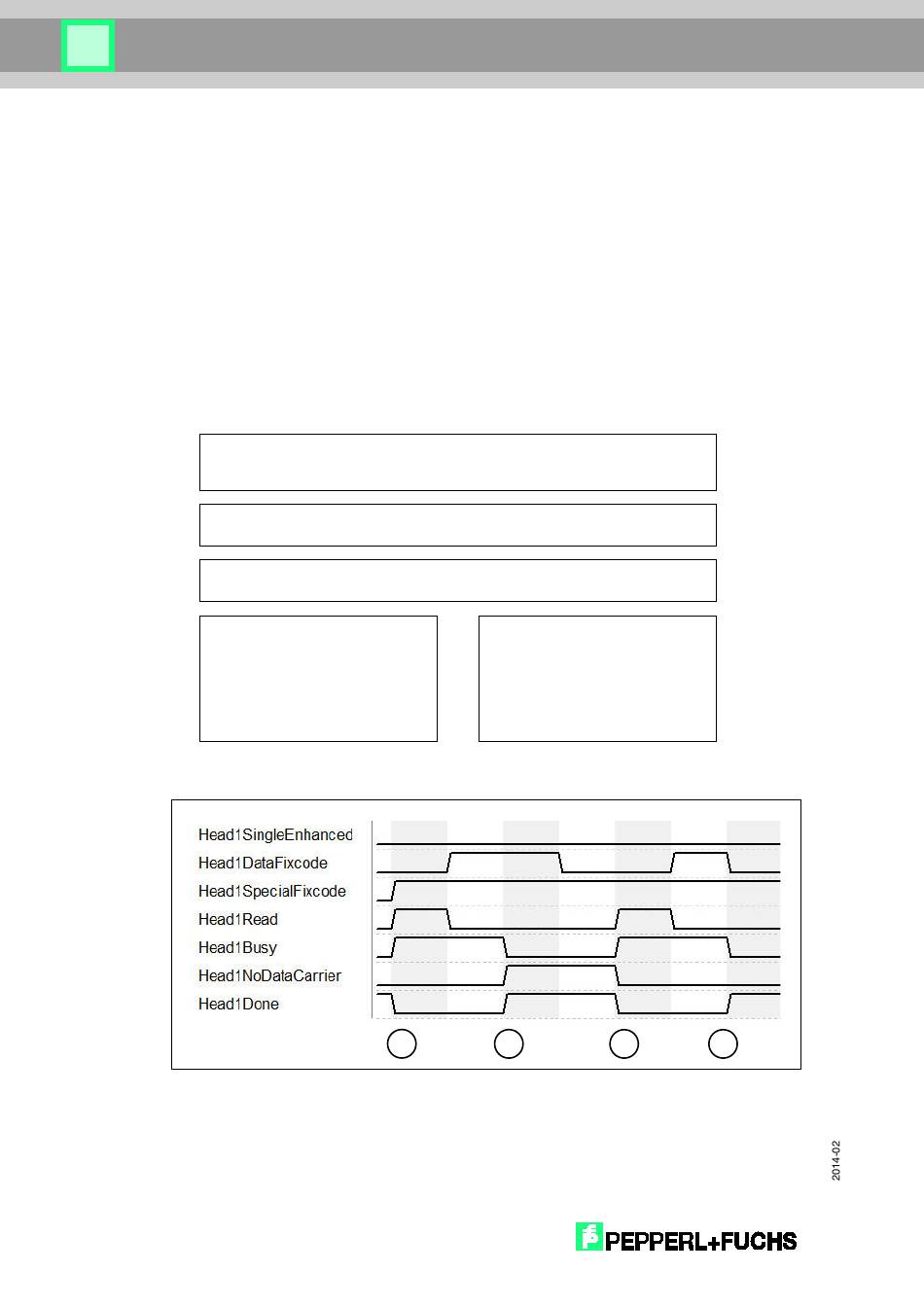

Single Read SpecialFixcode: (Kopf 1)

Head1Done := 1 (positive Flanke)
32
Festlegung Befehlsparameter:
Head1SingleEnhanced := 0
Head1SpecialFixcode := 1
Start Befehlsausführung:
Head1Read := 1 (positive Flanke)
Befehl wird bearbeitet:
Head1Busy := 1
Befehl beendet -> Daten
eingelesen:
Head1Busy := 0
Head1NoDataCarrier := 0
Nutzdaten:
Head_1.InData.UserData
1
Befehl beendet -> Kein
Datenträger vorhanden:
Head1Busy := 0
Head1NoDataCarrier := 1 (positive
Flanke)
Head1Done := 1 (positive Flanke)
Nutzdaten:keine
2 3 4
