Inbetriebnahme IDENTControl Compact IC-KP2-2HB17-2V1D
mit PROFINET Protokoll an Siemens S7 Steuerung
3. Nachdem beide Parameter beendet sind wechselt „ParamFinished" wieder auf
TRUE.

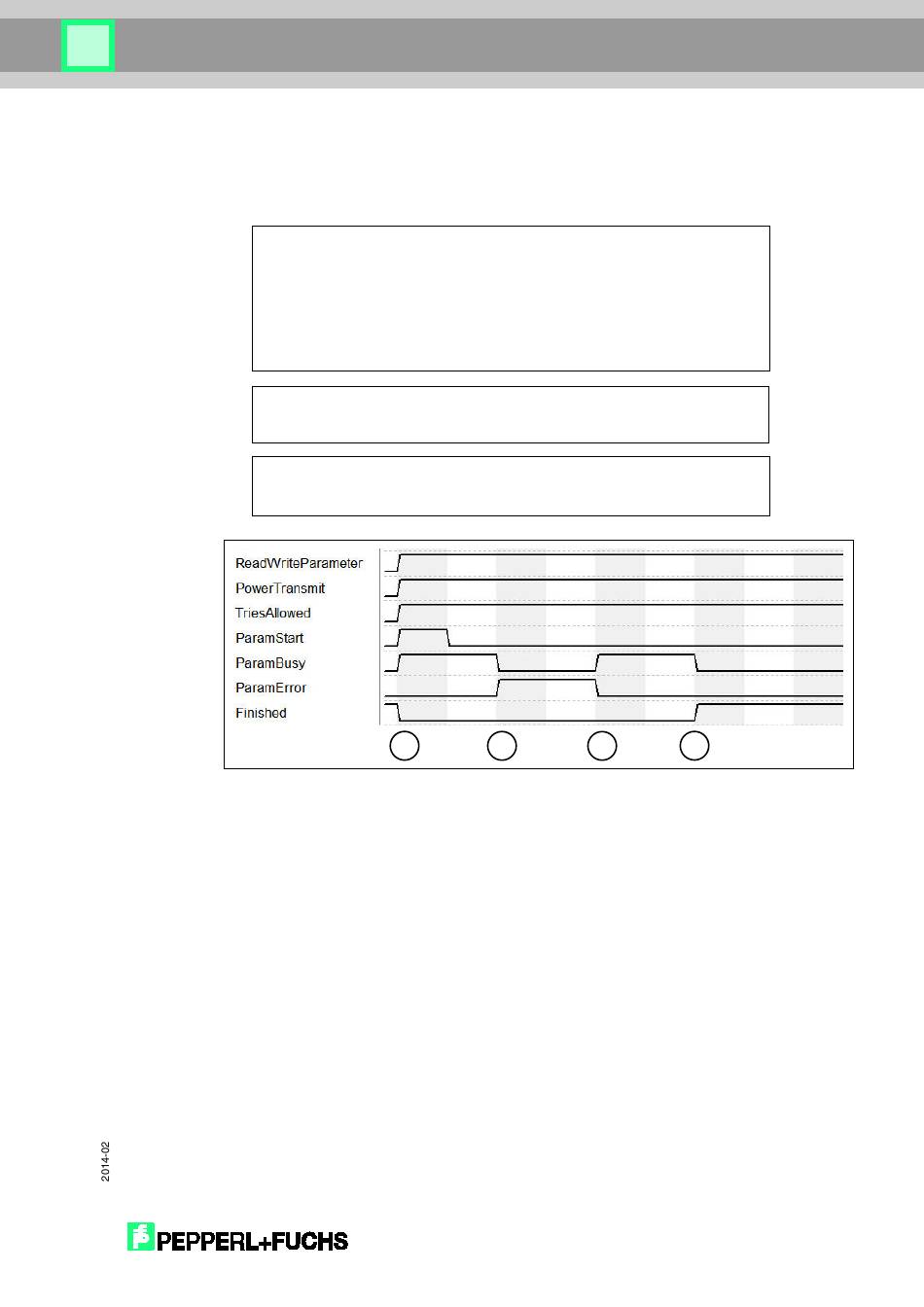

Schreiben:
1. Befehlsausführung (Schreiben) wird mit „ParamStart" begonnen. „ParamFinished"
wechselt auf FALSE.
2. „ParamBusy" signalisiert Befehlsabarbeitung von „Power Transmit" und „Tries
Allowed". Fehlkonfiguration von Parameter „PowerTransmit". „ParamError" geht auf
TRUE.
3. „TriesAllowed" wird ausgeführt. „ParamError" wird zurückgesetzt. Ausgang
„ParamtypeError" zeigt fehlerhaften Parameter an
4. Alle Befehle bearbeitet. „ParamFinished" wechselt wieder auf TRUE.
Festlegung der Parameter:
HeadNumber := B#16#01
ReadWriteParameter := 1
PowerTransmit := 1
TriesAllowed := 1
Start der Ausführung:
Start := 1 (positive Flanke)
Bearbeitung beendet:
ParamBusy := 0
1 2 3 4
