Inbetriebnahme IDENTControl Compact IC-KP2-2HB17-2V1D
mit PROFINET Protokoll an Siemens S7 Steuerung

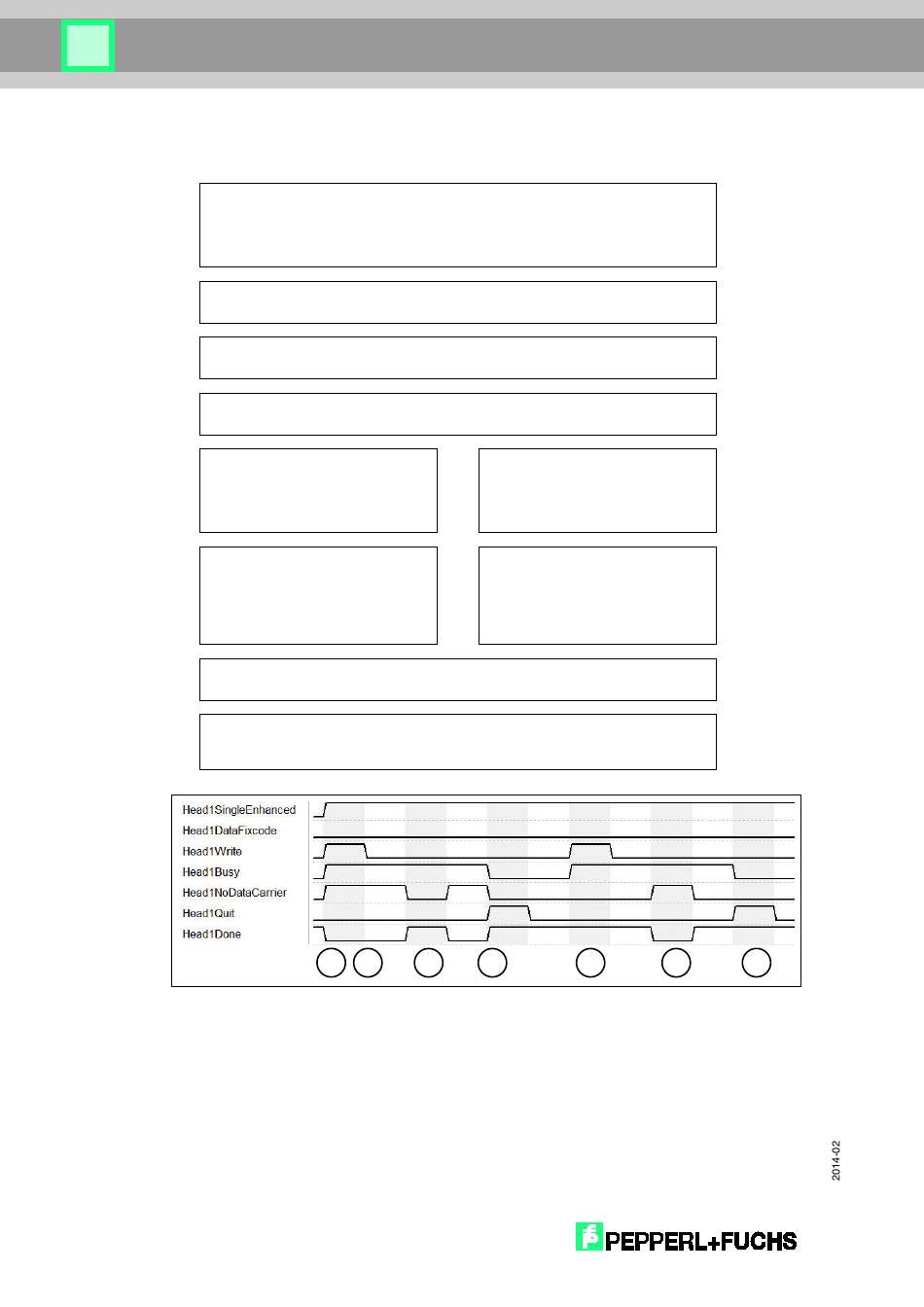

9.9 Enhanced Write Words: (Kopf 1; 15 Blöcke ab Adresse 0)
Daten geschrieben und Befehl
Datenträger bewegt sich aus den
Feld heraus und kein Datenträger
Head1Done := 0 (positive Flanke)
1. "Head1SingleEnhanced" ist TRUE, um einen Enhanced-Befehl zu initialisieren.
„Head1DataFixcode" ist False, um auf Words/User-Data zuzugreifen. Enhanced
Write Words wird gestartet „Head1Write" ist TRUE. "Head1Busy" wechselt auf TRUE,
zeitgleich geht "Head1Done" auf FALSE.
2. „Head1NoDataCarrier" ist TRUE, da sich zu diesem Zeitpunkt kein Datenträger im
Feld befindet.
3. Datenträger tritt in Erfassungsbereich. „Head1NoDataCarrier" geht auf FALSE,
„Head1Done" wechselt auf TRUE. Kurz darauf verlässt der Datenträger wieder das
Feld.
36
Festlegung Befehlsparameter:
Head1WordNum := 15 (Anzahl Nutzdaten)
Head1WordAddress := 0 (Speicheradresse)
Head1SingleEnhanced := 1
Head1DataFixcode := 0
Festlegung Nutzdaten im Ausgangsdatenfeld:
Head_1.OutData.UserData:= XXXX
Start Befehlsausführung:
Head1Write := 1 (positive Flanke)
Befehl wird bearbeitet:
Head1Busy := 1
aktiv:
Head1Busy := 1
Head1NoDataCarrier := 0
Head1Done := 1
vorhanden:
Head1Busy := 1
Head1NoDataCarrier := 1
Enhanced Befehl beenden:
Head1Quit := 1
Befehl beendet:
Head1Done := 1 (positive Flanke)
Head1Busy := 0
1 2
Kein Datenträger vorhanden und
Befehl aktiv:
Head1Busy := 1
Head1NoDataCarrier := 1
Head1Done := 0
Datenträger bewegt sich in das
Feld und Daten geschrieben:
Head1Busy := 1
Head1NoDataCarrier := 0
Head1Done := 1 (positive Flanke)
3 4 5 6 7
