Inbetriebnahme IDENTControl Compact IC-KP2-2HB17-2V1D
mit PROFINET Protokoll an Siemens S7 Steuerung

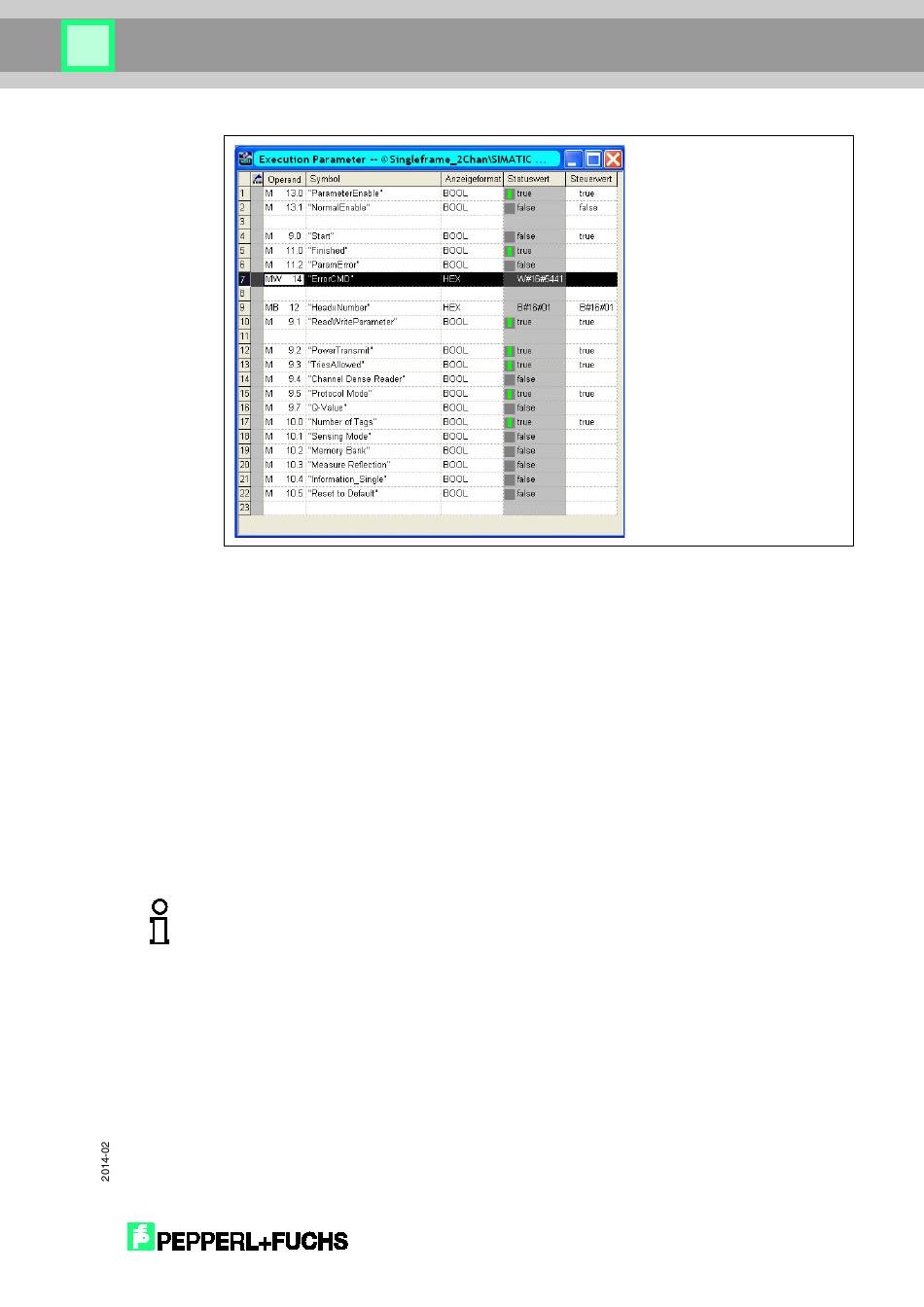

Die Abbildung zeigt das Schreiben der Parameter: „Power Transmit" (PT), „Tries Allowed"
(TA), „Protocol Mode" (QV) und „Number of Tags" (NT) an Kanal 1. Es liegt eine
Fehlkonfiguration des Parameters „Tries Allowed" vor. Erkennbar am Rückgabewert von
„ErrorCMD" := W#16#5441. Der Ausgang enthält den hexadezimalen Parametertyp des
fehlerhaften Parameters (5441h = TAASCII).
Sollen Parameter geschrieben werden und am Baustein sind zudem noch nur zu lesende
Parametertypen gesetzt (siehe Handbuch F190), ignoriert der Funktionsbaustein diese
Eingänge. Ebenso verhält es sich beim Lesen.
Im Auslieferungszustand des Bausteins sind alle Parameter in OB1 mit Default-Werten belegt.
Beispiele Befehlsausführungen:
6.1

Reset to Default: Kanal 1

Hinweis!
Im Auslieferungszustand hat der Schreib-/Lesekopf (IUH-F190) standardmäßig den Multiframe
Modus aktiviert. Bei einem „Reset to Default" werden die Defaultparameter geladen und somit
auch der Betriebsmodus wieder auf Multiframe Betrieb umgeschaltet!
