Inbetriebnahme IDENTControl Compact IC-KP2-2HB17-2V1D
mit PROFINET Protokoll an Siemens S7 Steuerung
6 Funktionsbaustein „FB190_IUHParam"
Der FB190 dient dem Parametrieren der Leseköpfe IUH-F190 und IUH-F117. Dabei erfolgt
der Aufruf des Bausteins und des zugehörigen Instanzdatenbausteins durch:
Call „FB190_IUHParam", „DB190_IUHParam" (Symbolische Darstellung)
Bzw.
Call FB190, DB190
Zum Aktivieren des Funktionsbausteins muss „ParameterEnable" aktiv sein. Ist
„NormalEnable" aktiv muss dieser zunächst zurückgesetzt werden.
Dieser Baustein unterstützt Auswerteeinheiten mit bis zu zwei Kanälen.

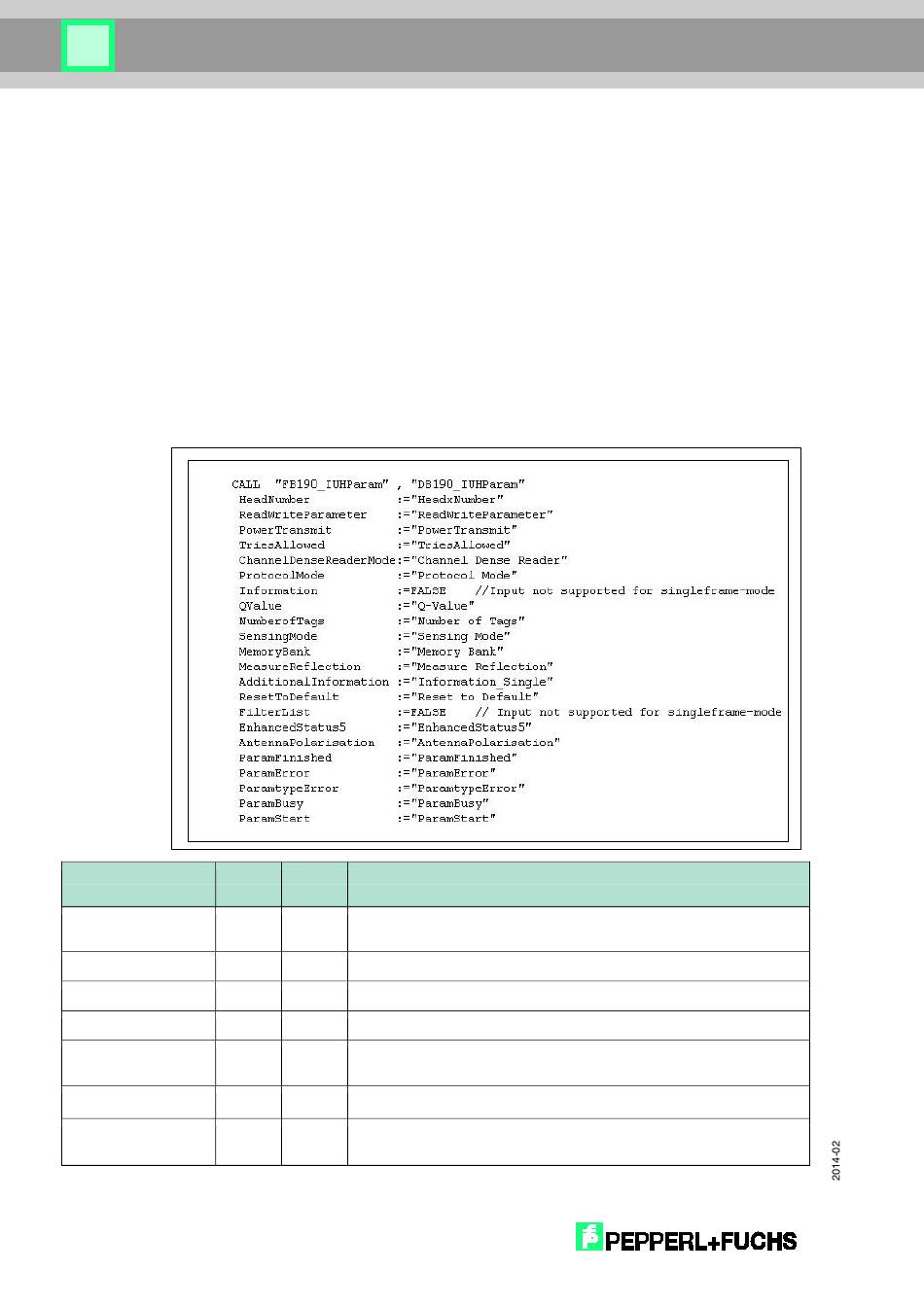

Nachfolgendes Bild zeigt den Aufruf der Funktion und die zu parametrierenden Variablen.
Name Dekla-
ration
HeadNumber Input
ReadWriteParameter Input
PowerTransmit Input
TriesAllowed Input
ChannelDense Input
ReaderMode
ProtocolMode Input
QValue Input
14
Daten- Beschreibung
typ
BYTE Kopf/Kanalnummer an den Parameter gelesen/geschrieben
werden sollen
BOOL Ausführung von 0:= lesen 1:=schreiben der Parameter
BOOL Zugriff auf Sendeleistung des Lesekopfes
BOOL Zugriff auf Schreib-/Leseversuche
BOOL Zugriff auf Reihenfolge der im Dense Reader Mode (= DRM)
erlaubten Sendekanäle
BOOL Zugriff auf Ausgabeprotokoll (Singleframe und Multiframe)
BOOL Zugriff auf Q-Wert zur Festlegung der genutzten Zeitschlitze (2Q)
für Antikollision (Slotted-Aloha)
