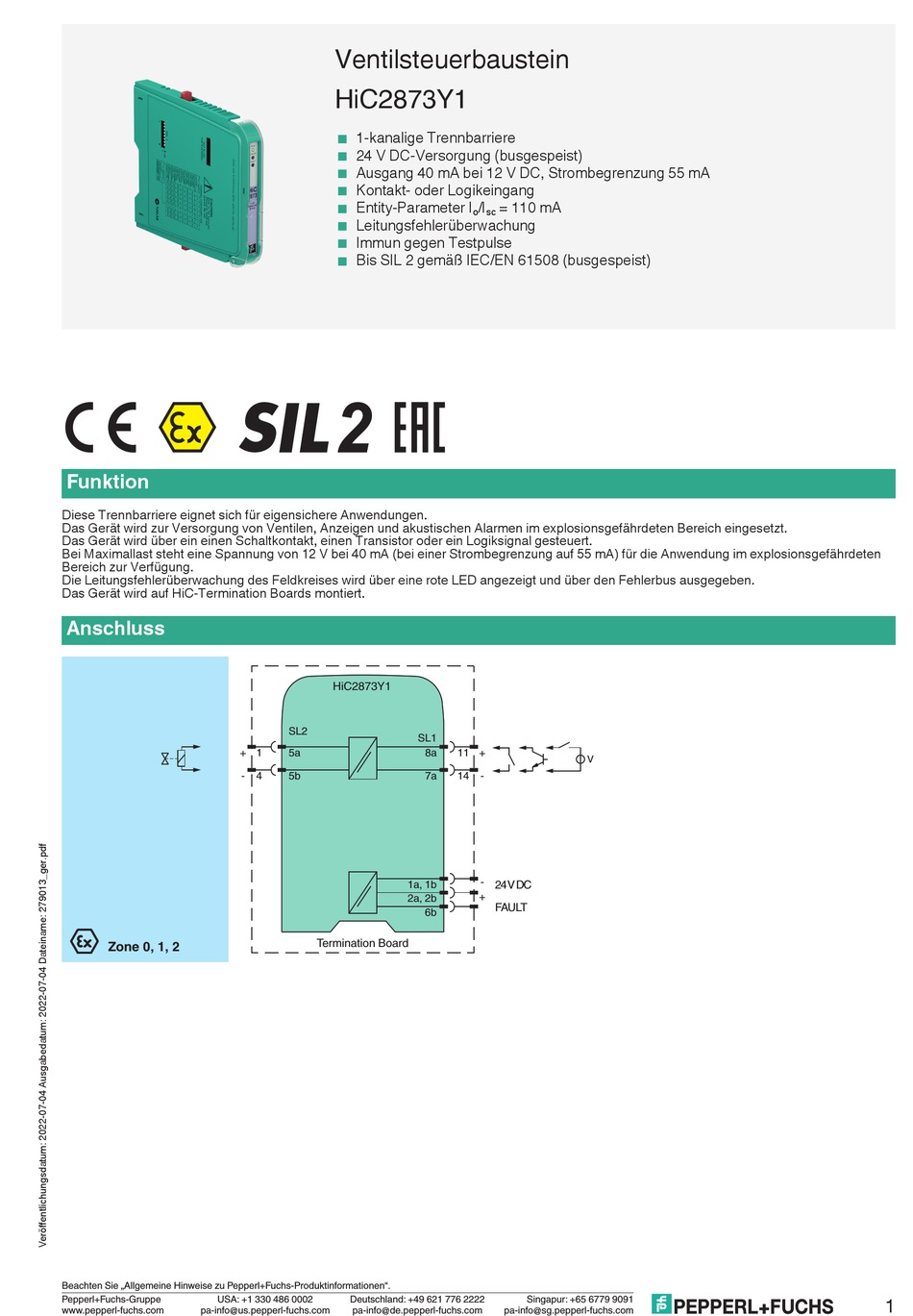

Pepperl+Fuchs HiC2873Y1 Bedienungsanleitung

Funktion
Diese Trennbarriere eignet sich für eigensichere Anwendungen.
Das Gerät wird zur Versorgung von Ventilen, Anzeigen und akustischen Alarmen im explosionsgefährdeten Bereich eingesetzt.
Das Gerät wird über ein einen Schaltkontakt, einen Transistor oder ein Logiksignal gesteuert.
Bei Maximallast steht eine Spannung von 12 V bei 40 mA (bei einer Strombegrenzung auf 55 mA) für die Anwendung im explosionsgefährdeten
Bereich zur Verfügung.
Die Leitungsfehlerüberwachung des Feldkreises wird über eine rote LED angezeigt und über den Fehlerbus ausgegeben.
Das Gerät wird auf HiC-Termination Boards montiert.
Anschluss
Zone 0, 1, 2
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
Pepperl+Fuchs-Gruppe USA: +1 330 486 0002
www.pepperl-fuchs.com pa-info@us.pepperl-fuchs.com

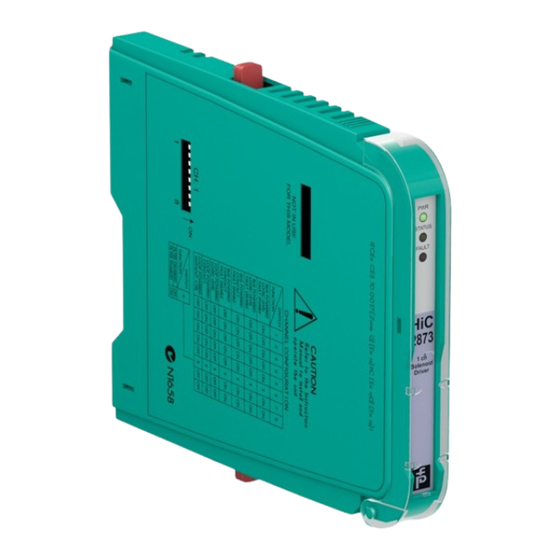

Ventilsteuerbaustein
HiC2873Y1
< 1-kanalige Trennbarriere
< 24 V DC-Versorgung (busgespeist)
<
Ausgang 40 mA bei 12 V DC, Strombegrenzung 55 mA
<
Kontakt- oder Logikeingang
<
Entity-Parameter I
< Leitungsfehlerüberwachung
< Immun gegen Testpulse
< Bis SIL 2 gemäß IEC/EN 61508 (busgespeist)
HiC2873Y1
SL2
+ 1 5a
- 4 5b
1a, 1b
2a, 2b
Termination Board
Deutschland: +49 621 776 2222
pa-info@de.pepperl-fuchs.com
/I = 110 mA
o sc
SL1
8a 11 +
V
7a 14 -
-
24 V DC
+
FAULT
6b
Singapur: +65 6779 9091
pa-info@sg.pepperl-fuchs.com
1
