4. „Head1Quit" bricht das kontinuierliche Schreiben ab. „Head1Busy" geht auf FALSE,
„Head1Done" ist jetzt TRUE.
5. Neuer Enhanced Write Words Befehl gestartet. Datenträger wird erkannt
"Head1NoDataCarrier" ist FALSE, "Head1Done" ist aktiv.
6. „Head1Done" ist FALSE, da kein Datenträger im Feld „Head1NoDataCarrier" ist
TRUE. Kurz darauf tritt Datenträger wieder in den Erfassungsbereich.
7. Befehlsabbruch mit „Head1Quit"
9.10

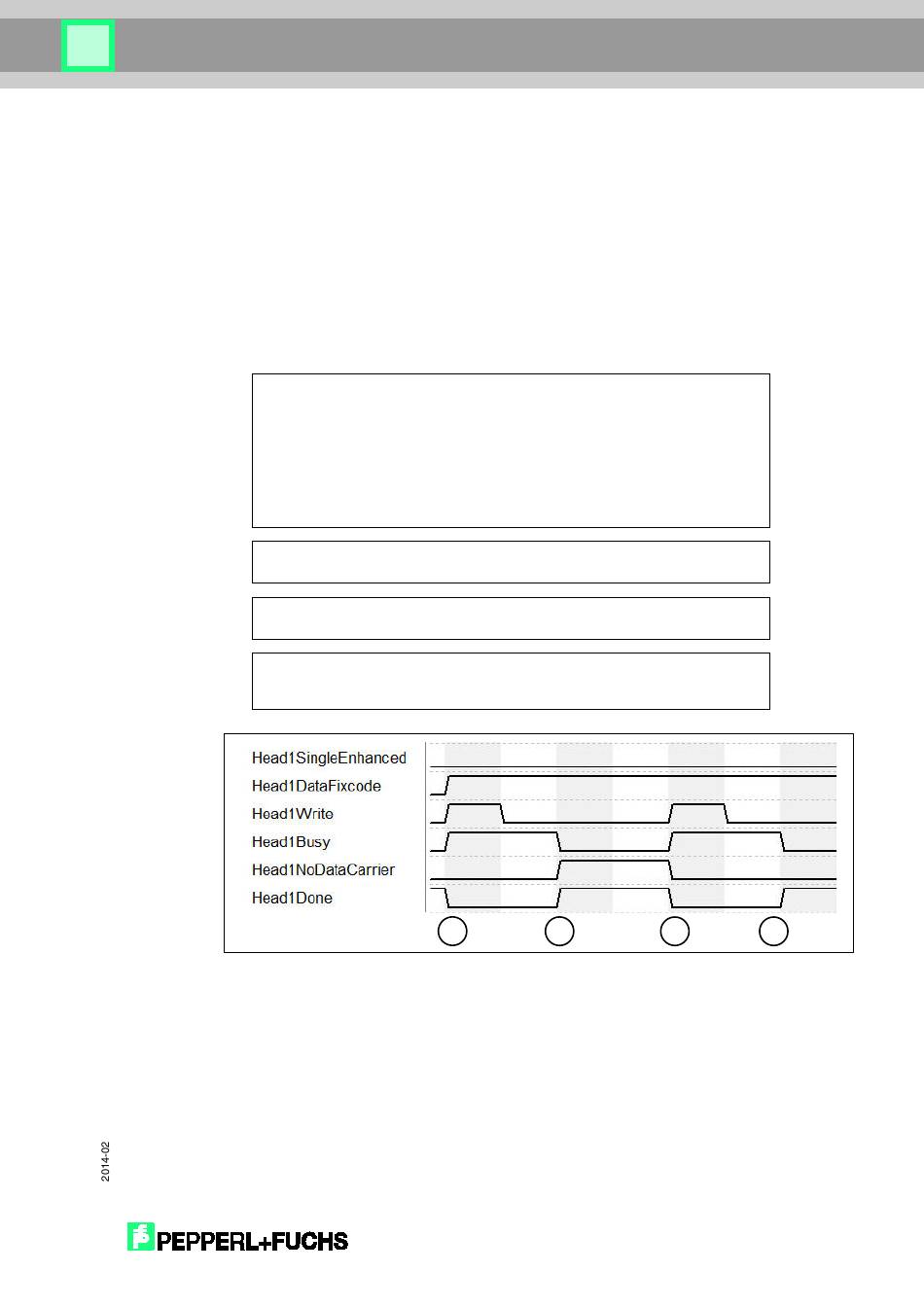

Single Write Fixcode: (Kopf 1; IPC11)

1. "Head1SingleEnhanced" ist nullaktiv, um einen Single-Befehl zu initialisieren.
„Head1DataFixcode" ist TRUE, um auf den Fixcode/TID zuzugreifen. Single Write
Fixcode wird gestartet, in dem „Head1Write" auf TRUE wechselt. „Head1Busy"
wechselt auf TRUE, zeitgleich geht „Head1Done" auf FALSE.
2. Nach der Befehlsausführung ist „Head1Busy" wieder nullaktiv und „Head1Done"
wechselt zurück auf TRUE. Zum Zeitpunkt des Schreibens hat sich kein Datenträger
im Erfassungsbereich befunden und „Head1NoDataCarrier" geht auf TRUE.
3. Single Write Fixcode wird gestartet, in dem „Head1Write" auf TRUE wechselt.
„Head1Busy" wechselt auf TRUE, zeitgleich geht „Head1Done" auf FALSE.
„Head1NoDataCarrier" wird FALSE.
Festlegung Befehlsparameter:
Head_1.SpecialCommand.CommandCode := 0x1F
Head_1.SpecialCommand.Channel := 0x50 (Länge Fixcode)
Head_1.SpecialCommand.Parameter1 := FixType (High Byte)
Head_1.SpecialCommand.Parameter2 := FixType (Low Byte)
Head_1.SpecialCommand.Parameter3 := FixCode Byte 1
Head_1.SpecialCommand.Parameter4 := FixCode Byte 2
Head_1.SpecialCommand.Parameter5 := FixCode Byte 3
Head_1.SpecialCommand.Parameter6 := FixCode Byte 4
Head_1.SpecialCommand.Parameter7 := FixCode Byte 5
Start Befehlsausführung:
Head1SpecialCommand := 1 (positive Flanke)
Befehl wird bearbeitet:
Head1Busy := 1
Befehl beendet:
Head1Done := 1 (positive Flanke)
Head1Busy := 0
