Funktionsbaustein Fb32 „Singleframe - Pepperl+Fuchs IDENTControl Compact IC-KP2-2HB17-2V1D Handbuch

Inbetriebnahme IDENTControl Compact IC-KP2-2HB17-2V1D
mit PROFINET Protokoll an Siemens S7 Steuerung
7 Funktionsbaustein FB32 „Singleframe"
Der Aufruf des Funktionsbausteins und des zugehörigen Instanzdatenbausteins erfolgt durch:
Call „IDENTControl", „InstDB" (Symbolische Darstellung)
Bzw.
Call FB32, DB32
Zum Aktivieren muss „NormalEnable" aktiv sein.
Dieser Baustein unterstützt Auswerteeinheiten mit bis zu zwei Kanälen.

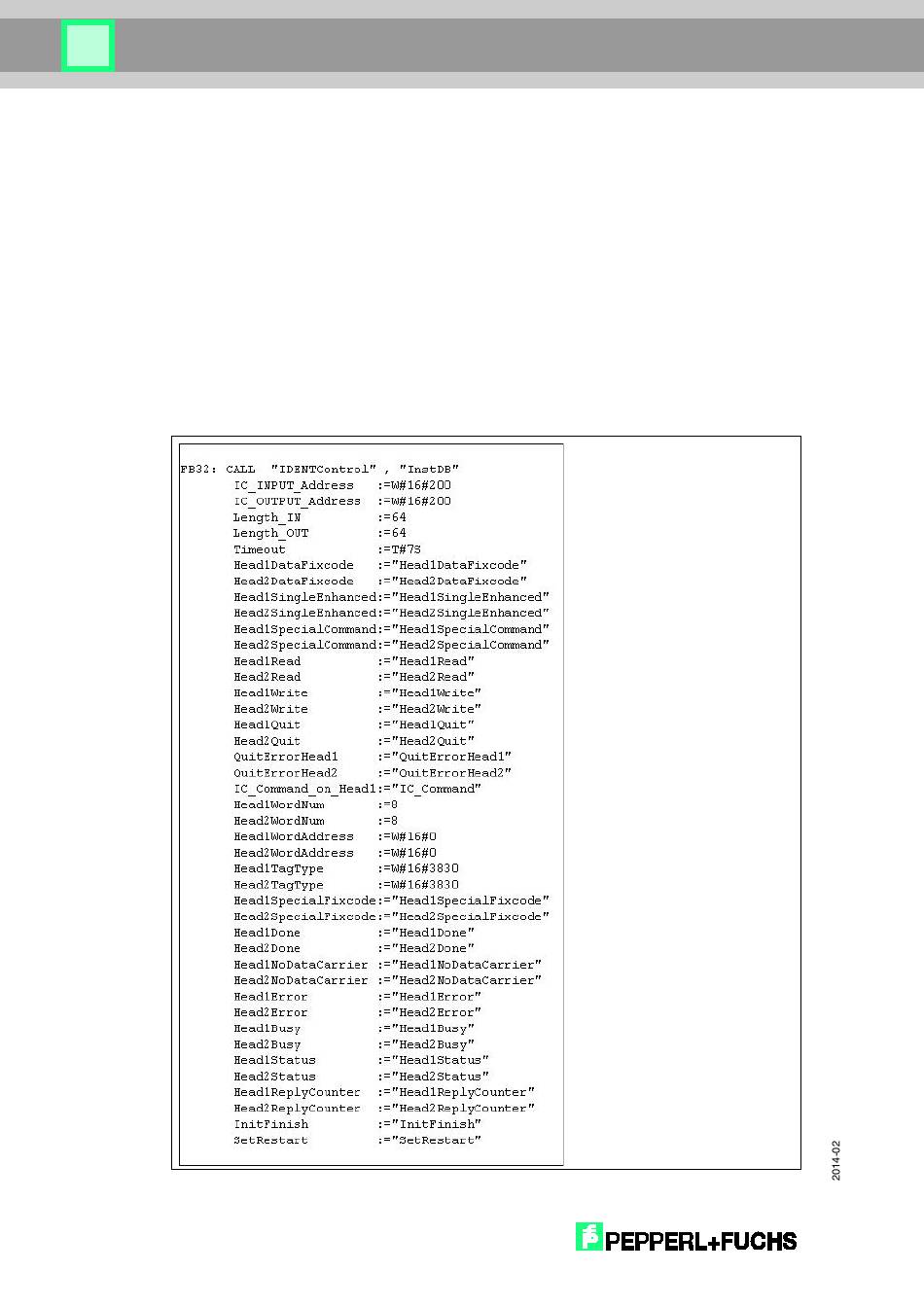

Nachfolgendes Bild zeigt den Aufruf der Funktion und die zu parametrierenden Variablen.
