Inbetriebnahme IDENTControl Compact IC-KP2-2HB17-2V1D
mit PROFINET Protokoll an Siemens S7 Steuerung
4. „Head1Quit" bricht die kontinuierliche Lesung ab. „Head1Busy" geht auf FALSE,
„Head1Done" ist jetzt TRUE.
5. Neuer Enhanced Read Fixcode Befehl gestartet. Datenträger wird erkannt
"Head1NoDataCarrier" ist FALSE, "Head1Done" ist aktiv.
6. „Head1Done" ist FALSE, da kein Datenträger im Feld „Head1NoDataCarrier" ist
TRUE. Kurz darauf tritt Datenträger wieder in den Erfassungsbereich.
7. Befehlsabbruch mit „Head1Quit"

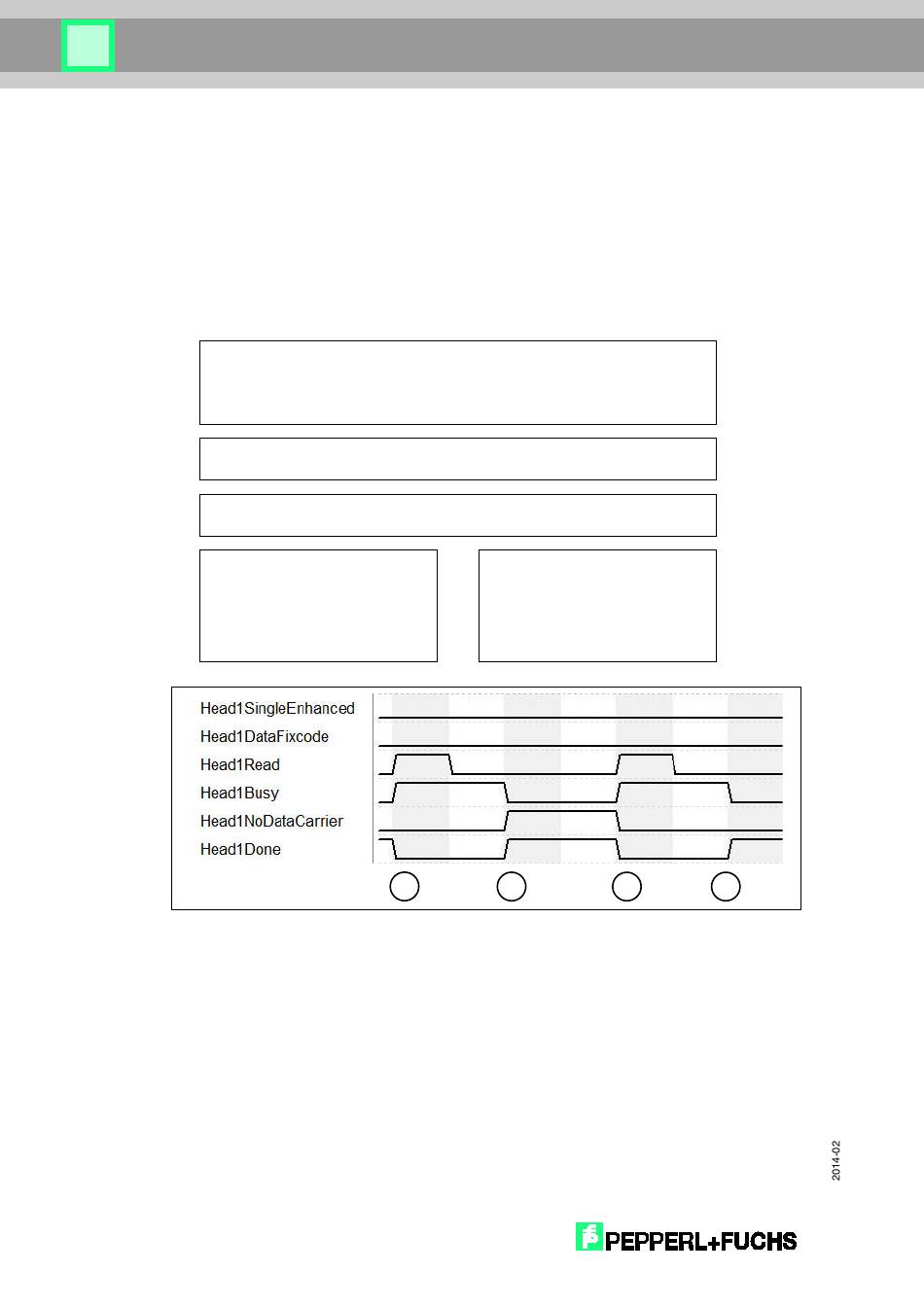

9.4 Single Read Words: (Kopf 1; 15 Blöcke ab Adresse 0)
Head1Done := 1 (positive Flanke)
1. "Head1SingleEnhanced" ist nullaktiv, um einen Single-Befehl zu initialisieren.
„Head1DataFixcode" ist FALSE, um auf Words/User-Data zuzugreifen. Single Read
Words wird gestartet, in dem „Head1Read" auf TRUE wechselt. „Head1Busy"
wechselt auf TRUE, zeitgleich geht „Head1Done" auf FALSE.
2. Nach der Befehlsausführung ist „Head1Busy" wieder nullaktiv und „Head1Done"
wechselt zurück auf TRUE. Zum Zeitpunkt der Lesung hat sich kein Datenträger im
Erfassungsbereich befunden und „Head1NoDataCarrier" geht auf TRUE.
3. Single Read Words wird gestartet, in dem „Head1Read" auf TRUE wechselt.
„Head1Busy" wechselt auf TRUE, zeitgleich geht „Head1Done" auf FALSE.
„Head1NoDataCarrier" wird FALSE.
4. Nach der Befehlsausführung ist „Head1Busy" wieder nullaktiv und „Head1Done"
wechselt zurück auf TRUE. Zum Zeitpunkt der Lesung hat sich ein Datenträger im
Erfassungsbereich befunden und „Head1NoDataCarrier" bleibt weiterhin nullaktiv.
30
Festlegung Befehlsparameter:
Head1WordNum := 15 (Anzahl Nutzdaten)
Head1WordAddress := 0 (Speicheradresse)
Head1SingleEnhanced := 0
Head1DataFixcode := 0
Start Befehlsausführung:
Head1Read := 1 (positive Flanke)
Befehl wird bearbeitet:
Head1Busy := 1
Daten eingelesen:
Head1Busy := 0
Head1NoDataCarrier := 0
Nutzdaten:
Head_1.InData.UserData
1
Kein Datenträger vorhanden:
Head1Busy := 0
Head1NoDataCarrier := 1 (positive
Flanke)
Head1Done := 1 (positive Flanke)
Nutzdaten:keine
2 3 4
