Inbetriebnahme IDENTControl Compact IC-KP2-2HB17-2V1D
mit PROFINET Protokoll an Siemens S7 Steuerung
4. Nach der Befehlsausführung ist „Head1Busy" wieder nullaktiv und „Head1Done"
wechselt zurück auf TRUE. Zum Zeitpunkt des Schreibens hat sich ein Datenträger
im Erfassungsbereich befunden und „Head1NoDataCarrier" bleibt weiterhin nullaktiv.
9.11

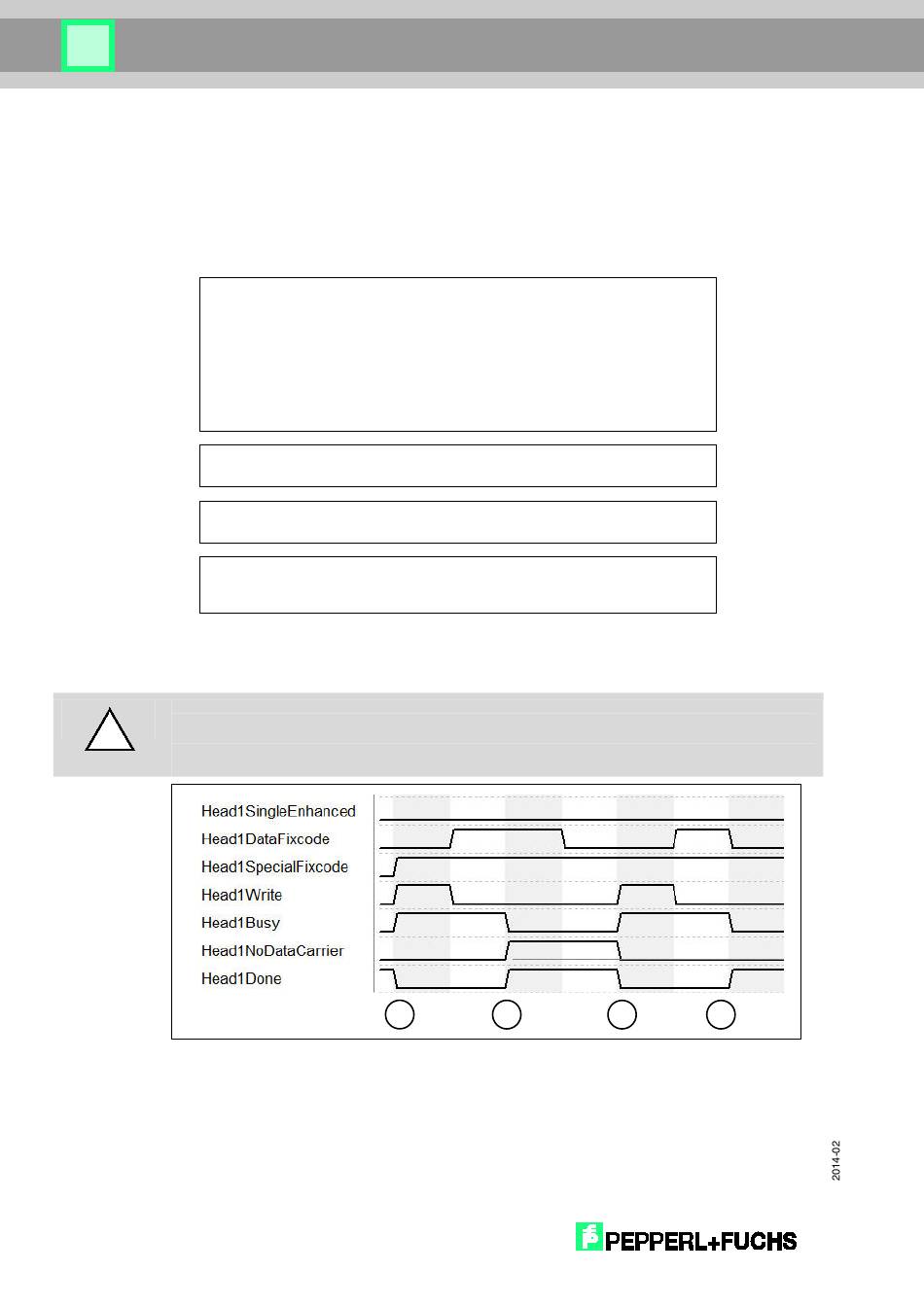

Single Write SpecialFixcode: (Kopf 1)

Korrekte Notation des PC beachten (gemäß EPC Gen 2 (ISO/IEC 18000-63))! Kann bei
falscher Konfiguration zur Unbrauchbarkeit des Datenträgers führen!
Warnung!
Beachten Sie die korrekte Notation des gemäß EPC Gen 2 (ISO/IEC 18000-63)! Eine falsche
Konfiguration kann zur Unbrauchbarkeit des Datenträgers führen!
1. "Head1SingleEnhanced" ist nullaktiv, um einen Single-Befehl zu initialisieren.
„Head1DataFixcode" ist irrelevant, da „Head1SpecialFixcode" höher priorisiert ist als
Words oder Fixcode (d.h. sobald „Head1SpecialFixcode" TRUE ist, ist
„Head1DataFixcode" hinfällig). „Head1SpecialFixcode" ist TRUE, um auf den
SpecialFixcode/EPC zuzugreifen. Single Write SpecialFixcode wird gestartet, in dem
„Head1Write" auf TRUE wechselt. „Head1Busy" wechselt auf TRUE, zeitgleich geht
„Head1Done" auf FALSE.
38
Festlegung Befehlsparameter:
Head1SpecialFixcode := 1
Head1SingleEnhanced := 0
Head1WordNum := 14
Head_1.OutData.Wortadr_High := B#16#00 (reserviert)
Head_1.OutData.Wortadr_Low := B#16#00 (reserviert)
Head_1.OutData.UserData.DW1 := DW#16#30001122
Head_1.OutData.UserData.DW2 := DW#16#33445566
Head_1.OutData.UserData.DW3 := DW#16#77889900
Head_1.OutData.UserData.DW4 := DW#16#AABB0000
Start Befehlsausführung:
Head1Write := 1 (positive Flanke)
Befehl wird bearbeitet:
Head1Busy := 1
Befehl beendet:
Head1Done := 1 (positive Flanke)
Head1Busy := 0
1 2
3 4
